Igor modelár
Příspěvků: 80 Moje modely Poslat zprávu |
Tak som ten môj problém natočil, hádam sa bude z toho dať niečo vydedukovať. [youtube]https://youtu.be/9XZiW1n0ZbM[/youtube] |
|
|
Thinky modelár
Příspěvků: 1008 Moje modely Poslat zprávu |
zmurko http://www.hobbyrc.co.uk/hs1177-plastic-cased-mini-board-camera-sony-super-had-ccd-with-600tvl-ir-blocked Igor myslim si ze to bude mat suvis zo zapojenim GND z FC do ESC.. este som nevidel kiss fc iba zo signalnym kablom.. mozno sa mylim ale za skusku nic nedas  na 90% si myslim ze to bude v tom.. inac tam nevidim ziadnu chybu vsetko vratane GUI mam rovnako.. vsetko vyzera byt v poriadku |
|
|
Igor modelár
Příspěvků: 80 Moje modely Poslat zprávu |
Tiež ma to napadlo, ale to som prepipal - všetky sú prepojené cez napájací GND aj na ESC aj na FC. Keby som ESC nemal zafúkané v bužírke už to dávno vyskúšam, ale je čudné že pri tých 5V na FC sa motory rozbehnú a pri 12V nie. Ak by na ESC chybala GND tak nepôjdu vôbec. |
|
|
Thinky modelár
Příspěvků: 1008 Moje modely Poslat zprávu |

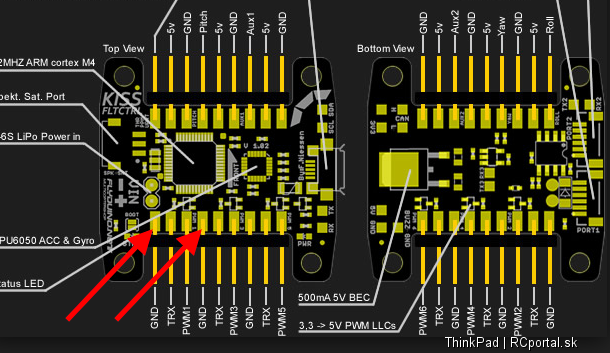

ale ved do FC ti nejdu gnd z ESC aspon nevidim zeby si to mal na vidue naletovane na FC konkretne tieto mam na mysli  ja si myslim ze to treba ukostrit lebo este som nevidel nikoho aby to nemal ukostrene aj do FC.. ja by som to urcite vyskusal.. a druha vec co ma napadla mas throttle presne na 1000? to tam tiez moc dobre nevidno na videu preto sa pytam.. ak nie tak si skus vysielacku vytrimovat aby si to mal presne od 1000 do 2000 a odarmujes iba vtedy ked mas plyn na minime na 1000 pokial mas uz 1001 uz nedovoli odarmovat.. aspon ja to tak mam |
|
|
Igor modelár
Příspěvků: 80 Moje modely Poslat zprávu |
No a je po probléme. Tvoja posledná pripomienka vytrimovať trottle bola trefa. To som si nevšimol. Vďaka Tebe ThinkPad nezomriem úplne sprostý. Ďakujem za pomoc, už to funguje a netreba ani prepojit GND ESC-FC. |
|
|
neclovek modelár
Příspěvků: 942 Moje modely Poslat zprávu |
Thinky: Tie zeme prepojené sú, lebo napájacia zem ESC (ktorá je tá istá, ako signálová) je spojená so zemou FC cez PDB. Tie tvoje " na 90% si myslim ze to bude v tom" rady ti v poslednej dobe akosi nevychádzajú  |
|
|
Thinky modelár
Příspěvků: 1008 Moje modely Poslat zprávu |
neclovek ja som pisal ze mozno sa mylim lebo som to este nevidel u nikoho nezapojene.. inac keby tam to GND zo signalom nemuselo byt naco by ho tam davali na to esc? ..je logicke ze kazde esc musi mat hlavne napajanie plus aj GND.. naco potom davaju aj GND ku signalom? (neviem, pytam sa) Igor som rad ze som pomohol |
|
|
Mafi modelár
Příspěvků: 93 Moje modely Poslat zprávu |
Podľa orig návodu ku KISS ESC sú pri Solder instructions uvedené jednoznačné pokyny: Solder the power Wires to the LiPo power Pads(2 & 3) Solder the signal wires, white wire to (4), black wire to (5) Z toho vyplýva, že k ESC treba viesť dve zeme. Mal som to tak zapojená aj ja na mojej 250-ke, napájal som FC priamo z 3S baterky a používal dve zeme a problémy ako máš ty sa u mňa nevyskytli (mal som iné). Aj keď odpor medzi signálovou zemou (pin 5) a silovou/napájacou zemou (pin 2) =0 (!!!) v prvom kole by som to rozchodil presne podľa toho, ako popisuje výrobca a až potom špekuloval/zjednodušoval atď... Ktovie aké nezverejnené fičúrky sú v tých zázrakoch schované. To že tie zeme sú prepojené nemusí znamenať že stačí používať iba jednu. Viacerými zemami sa obyčajne zabraňuje nežiadúcim spätným väzbám, osciláciám a pod. Pre menej znalých: 1. nie je zem ako zem 2. zemniť vždy z jedného bodu 3. zemnenie je duchárina. |
|
|
Igor modelár
Příspěvků: 80 Moje modely Poslat zprávu |
Tá signálová zem tam je asi preto , že nie každy musí používať PDB a môže napájať ESC z inej baterky ako FC a vtedy určite treba signalove GND prepojiť. Inak keď si prepípaš napájací mínus pól so signalovou GND na ESC aj na FC zistíš že sú prepojené. Hovorím o KISS-och, na iných regulátoroch to tak byť nemusí, ale to by som sa čudoval keby nebolo. |
|
|
Mafi modelár
Příspěvků: 93 Moje modely Poslat zprávu |
ano o nulovom odpore medzi zemami som písal, ale prečítaj si aj to ostatné podstatná vec je, že ti to už chodí, gratulujem! |
|
|
neclovek modelár
Příspěvků: 942 Moje modely Poslat zprávu |
To sa dá všetko overiť. Ja na amaxoch mám aj signálovú aj silovú zem priamo spojené, tak som signálovú vynechal a všetko funguje bez problémov. S 1. a 3. súhlasím, ale s 2. nie, lebo to záleží od toho, kde sa to používa. Pri NF zosilňovačoch to napríklad platí, pri mikrokontroléroch a spínaných zdrojoch zase ani moc nie. Ja by som odhadoval, že signálovou zemou sa asi trocha obmedzí rušenie, lebo silová zem je plná spínaného bordelu ale na druhú stranu keďže sú spojené do slučky (lebo sú spojené aj tým, ako sa zem FC pripája ku BEC) tak to rušenie tam bude zrejme rovnaké. |
|
|
Thinky modelár
Příspěvků: 1008 Moje modely Poslat zprávu |
You must have the ground. Sometimes you can get away without it but its risky. The reason is that there is always a ground. If you don't connect the ground wire the ground returns through the esc ground to the battery. That is a very very noisy ground as it has al the esc noise in it. This can cause issues with the esc's sync. Having the ground wire attached gives it a much more direct and quieter ground signal. http://www.rcgroups.com/forums/showthread.php?t=1641136 pisu ze je to koli hluku v ESC.. mozno aj inych veciach.. nechce sa mi to studovat do podrobna.. no aj samotny vyrobca zapaja do reglov dve zeme.. cize myslim si ze to nebude len o tom ze ak su navzajom prepojene tak to staci.. uz ten jeden kablik navyse neublizi  (nemam v umysle rypat alebo sa hadat len ma to tiez zaujima ci to musi byt ci nie.. no co citam tak vseci vratane vyrobcu to odporucaju zapajat) neclovek do slucky to mas spojene len ty.. ale na kiss esc alebo littlebee sa to nepajkuje dohromady z napajacou zemou |
|
|
Mafi modelár
Příspěvků: 93 Moje modely Poslat zprávu |
nečlovek, fyzikálne zákony platia všade rovnako a uplatňujú sa aj tam, kde ich negatívny vplyv nevidíš, resp. ti tento vplyv neprekáža vo všeobecnosti sa dá z tohoto pohľadu povedať, že niektoré zariadenia sú na korektné zemnenie citlivejšie viac, iné menej, žiadne však nie je voči nesprávnemu zemneniu imúnne. Thinky, to isté si myslím aj ja Ešte upresním, že anglické "noise" má v tomto prípade slovenský ekvivalent: šum/znečistenie/bordel |
|
|
andrej11 modelár
Příspěvků: 269 Moje modely Poslat zprávu |
Ja mam tiez zapojeny iba signal z reglov ZTW a funguje to. Ale letovacie instrukcie som necital. Takze to urobim tak ako to ma byť |
|
|
neclovek modelár
Příspěvků: 942 Moje modely Poslat zprávu |
Asi si to napojím na osciloskop a to rušenie odmeriam, lebo takto by sme sa donekonečna mohli dohadovať o teórií a prax žiadna...Ešte poprosím návrhy, ktoré časti obvodu merať, vždy budú 2 merania: jedno bez signálovej zeme a druhé so signálovou zemou. |
