Zmena dizajnu Turnigy ER9X

Přidané: 18. 3. 2012 o 15:34 | ID článku: CLA108 | Zobrazeno: 15222x | Komentářů: 52 | Autor: DaggyMAC

Zdravím ctených kolegov, resp. majiteľov vysielačky Turnigy 9X. Ideou tejto témy je zmena dizajnu vysielačky lebo - priznajme si to - táto vysielačka začína byť najpoužívanejšou vysielačkou na svete najmä kvôli jej pomeru cena - úžitková hodnota pre začínajúcich modelárov, preto ju môžete vidieť v mnohých videách na internete. Čo takto zachovať jej funkcionalitu ale pridať jej nový dizajn?

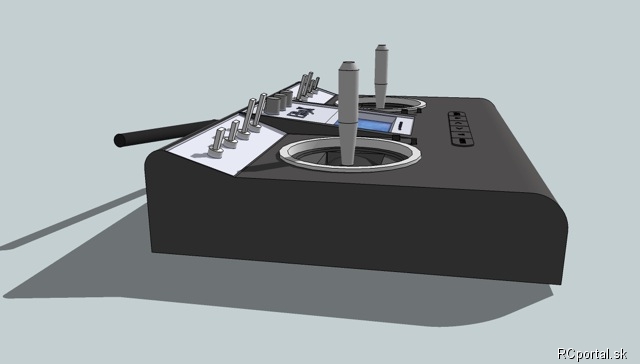

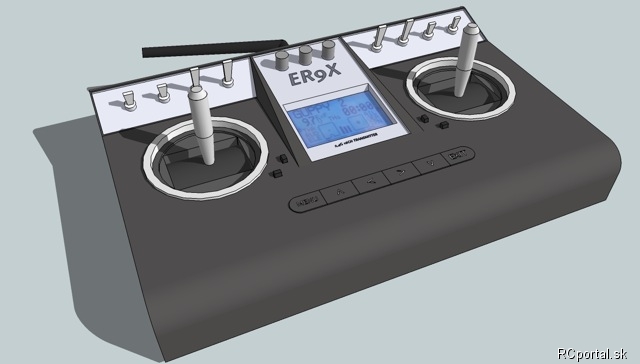

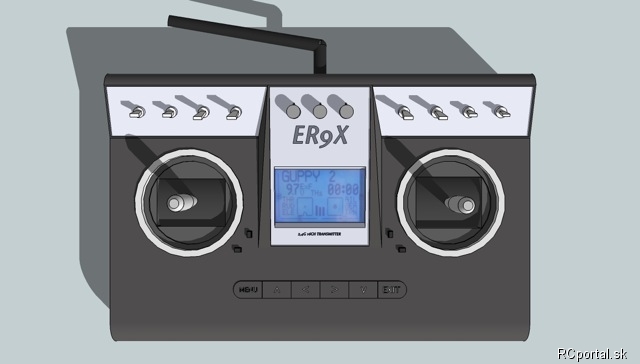

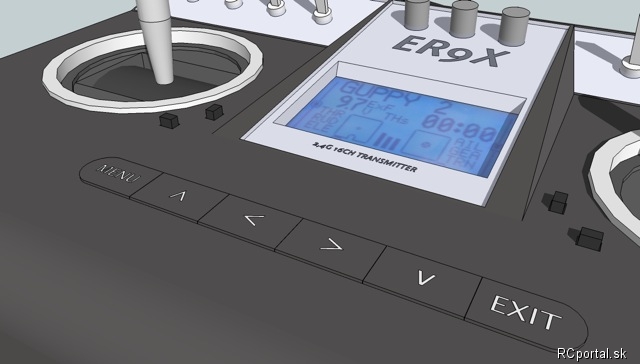

Začal som sa hrať s touto myšlienkou a ako všetky moje kreatívne veci idú cez programy. Tak som otvoril Google Sketchup a kreslil som čo ma napadlo a vzniklo z toho toto:


Mám taký dojem, že je to celkom pekne realizovateľné. Telo z laminátu, jednoduchá konštrukcia, atraktívny dizajn. Čo myslíte?

Inšpiroval som sa Graupnerovými vysielačkami a tiež vysielačkou Jeti. Výhodu vidím v tom, že je displej pekne na očiach, nie je zakrývaný bruchom, vetrovkou alebo šnúrkou na krk. Bude to pultovka, pult z polykarbonátu.

Do tejto témy budem postupne pridávať informácie a fotky, ako som postupoval.

Zobrazit pokračování

1 2 3 4
Autor Zpráva
DaggyMAC
team RCPortál

Příspěvků: 1733

Moje modely
Poslat zprávu
Zpráva odeslána: 18. 3. 2012 o 19:24 | odkaz na příspěvek

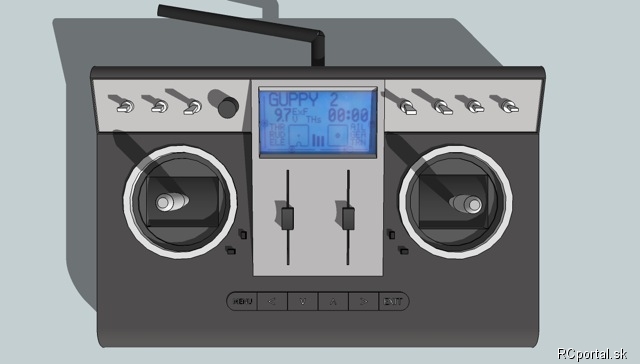

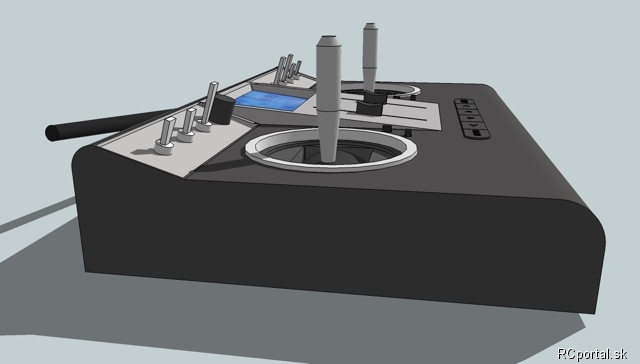

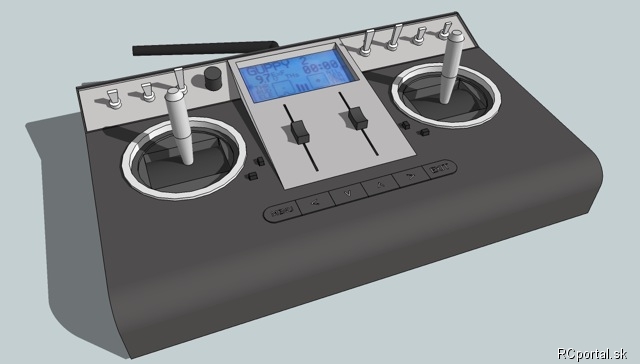

Prípadne ak by sa dalo - zmeniť otočné potenciometre na ťahové, tak by som dal 2 ťahové a jeden nechal otočný, pričom by bol displej trošku vyššie:




Zmenil som aj usporiadanie tlačídiel hore-dole sú bližšie pri sebe.
Bydlisko: PB ( 38 rokov )
hofoo7
modelár

Příspěvků: 562

Moje modely
Poslat zprávu
Zpráva odeslána: 18. 3. 2012 o 20:43 | odkaz na příspěvek
Ejha ty by si mohol byt graficky dizajner a to som ja ledva urobil v sketch up lodku co mala 6 rohov
Bydlisko: Kysucky Lieskovec ( 24 rokov )
DaggyMAC
team RCPortál

Příspěvků: 1733

Moje modely
Poslat zprávu
Zpráva odeslána: 18. 3. 2012 o 22:13 | odkaz na příspěvek
Vďaka. Ja si radšej nakreslím nápad a pri kreslení ma napadnú aj ďalšie veci, takže je to produktívnejšie, ako nechať myšlienky dusiť v hlave.
Bydlisko: PB ( 38 rokov )
DaggyMAC
team RCPortál

Příspěvků: 1733

Moje modely
Poslat zprávu
Zpráva odeslána: 19. 3. 2012 o 09:57 | odkaz na příspěvek

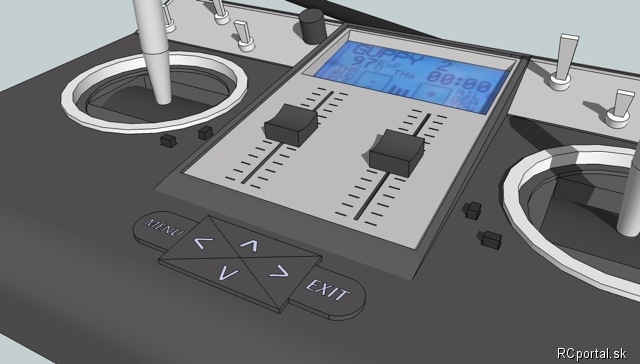

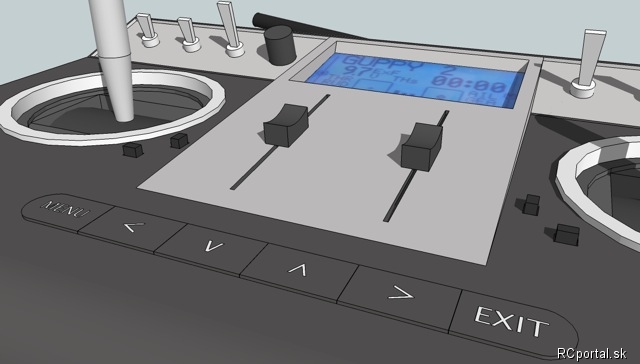

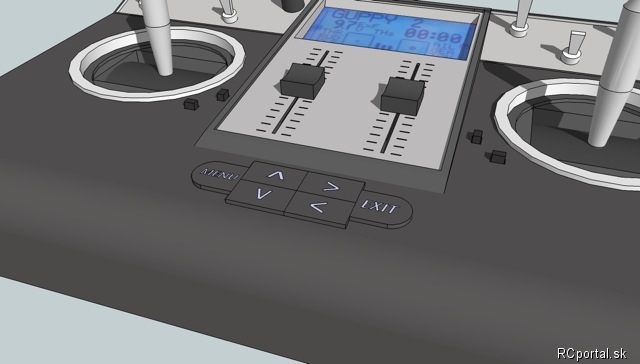

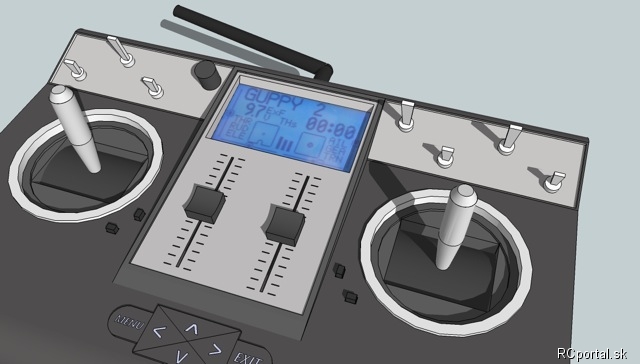

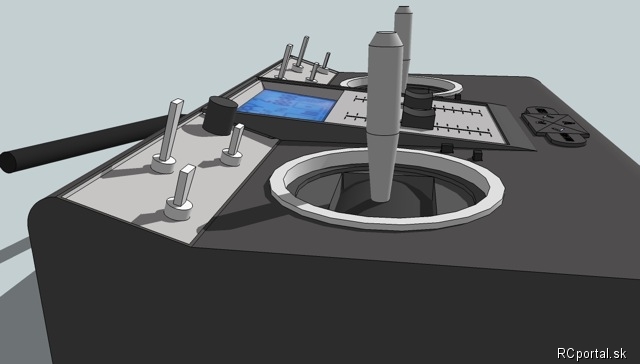

Menšie zmeny v usporiadaní tlačidiel a prepínačov + zopár grafických vylepšení:




Pravdepodobne ale ostanem v rozložení tlačidiel v jednom rade za sebou. Je to čistejšie a zaberá to menej miesta, pričom stláčanie je iba vecou zvyku, takže nevidím problém pri inej orientácii tlačidiel.
Bydlisko: PB ( 38 rokov )
Michal Kalina
modelár

Příspěvků: 270

Moje modely
Poslat zprávu
Zpráva odeslána: 19. 3. 2012 o 14:35 | odkaz na příspěvek
.. tie prepínače boli lepšie v jednom rade ...
Bydlisko: Rimavská Sobota, prechodne Rožňava ( 29 rokov )
DaggyMAC
team RCPortál

Příspěvků: 1733

Moje modely
Poslat zprávu
Zpráva odeslána: 19. 3. 2012 o 15:03 | odkaz na příspěvek
Samozrejme ich nechám v jednom rade, len som skúšal rôzne pozície, či to nebude lepšie, ale ani mne sa to veľmi nepáči, takže to nechám v jednom rade. Pri lietaní sa budú ľahko nahmatávať, lebo mám 2 malé pri sebe a 2 veľké, takže presne po hmate budem vedieť, ktorý switch prepínam. Je síce pravda, že 4 switche vedľa seba sú už veľa, ale je to stále iba otázkou zvyku.

Vie mi niekto odporučiť lineárne ťahové potenciometre cca 5-8cm dlhé?
Bydlisko: PB ( 38 rokov )
Brano
team RCPortál

Příspěvků: 3266

Moje modely
Poslat zprávu
Zpráva odeslána: 20. 3. 2012 o 00:18 | odkaz na příspěvek
Ako chces spravit tie tlacidla? Inac zaujimavy napad, do tohoto sa pustit
Bydlisko: Brno ( 33 rokov )
Michal Kalina
modelár

Příspěvků: 270

Moje modely
Poslat zprávu
Zpráva odeslána: 20. 3. 2012 o 06:33 | odkaz na příspěvek
tlacidla by som iba zobral z pôvodnej a prehodil, ja osobne. Ale ak by mal DaggyMAC záujem, viem odliať hocijaký tvar z epoxydu, alebo možno aj z gumolitu. - to som este neskusal, ale veci uz mam doma a coskoro to zistim...
Bydlisko: Rimavská Sobota, prechodne Rožňava ( 29 rokov )
DaggyMAC
team RCPortál

Příspěvků: 1733

Moje modely
Poslat zprávu
Zpráva odeslána: 20. 3. 2012 o 07:48 | odkaz na příspěvek
Nechcem pôvodné tlačidlá, lebo:
- sú na doske, ktorá bude hore pri displeji, budem ich musieť preto prepajkovávať
- chcem nahradiť tie strašne klikajúce tlačidlá niečím menej klikajúcim
- zmena tvaru tlačidiel prospeje vysielačke

Ešte neviem z čoho vyrobím tie tlačidlá, rozmýšľal som aj nad tými odliatkami z epoxydu. Michal, vieš mi napísať niečo viac o technológií odliatkov?
Bydlisko: PB ( 38 rokov )
DaggyMAC
team RCPortál

Příspěvků: 1733

Moje modely
Poslat zprávu
Zpráva odeslána: 20. 3. 2012 o 15:46 | odkaz na příspěvek

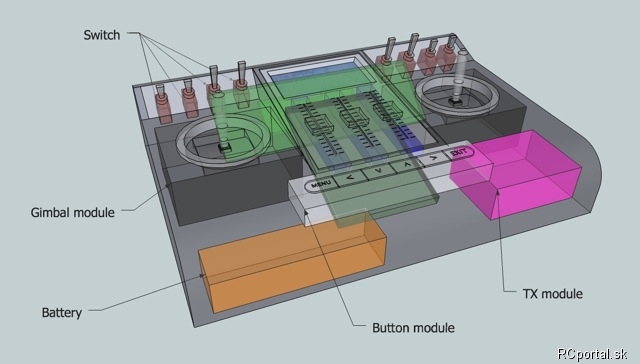

Začal som sa zaoberať tým, či mi to tam vôbec vojde, keďže hlavná doska musí byť blízko displeja, kvôli flexi káblu, preto je doska priam natlačená navrch vysielačky. Batéria a TX modul pôjde na spodok, tam je dosť miesta. Ťahové potenciometre budú mať dĺžku posuvu 58mm, preto som musel posunúť stredový segment trošku nižšie. Na približný objem telies vo vnútri vysielačky sa môžete pozrieť na obrázkoch:


Oproti pôvodnej T9X tá moja dosť narástla, mne to ale nevadí, rád mám vyložené ruky:
Bydlisko: PB ( 38 rokov )
Brano
team RCPortál

Příspěvků: 3266

Moje modely
Poslat zprávu
Zpráva odeslána: 20. 3. 2012 o 16:34 | odkaz na příspěvek
Nebude problem posunutie baterie? Tym, ze nebude mat vysielacka tazisko v strede, ti bude tahat do strany. Alebo myslis, ze to nebude az tak citelne?
Bydlisko: Brno ( 33 rokov )
lv
modelár

Příspěvků: 2802

Moje modely
Poslat zprávu
Zpráva odeslána: 20. 3. 2012 o 16:38 | odkaz na příspěvek
Brano:
Nebude problem posunutie baterie? Tym, ze nebude mat vysielacka tazisko v strede, ti bude tahat do strany. Alebo myslis, ze to nebude az tak citelne?

Pultovka sa obvykle dáva na popruhy a tam ťažisko nehrá takmer žiadnu úlohu
Bydlisko: Trenčianska Turná ( 58 rokov )
skylark
modelár

Příspěvků: 1454

Moje modely
Poslat zprávu
Zpráva odeslána: 20. 3. 2012 o 16:39 | odkaz na příspěvek
Keď vyšmaríš ten pôvodný VF modul a namontuješ si tam ten FrSky DIY modul asi za $15, tak ušetríš miesto, alebo ten pôvodny vyber von z krabičky a niekde si ho dvnútra umiestni, tiež ušetríš miesto, len už nebude vymeniteľný.

Trocha sa ti čudujem, že sa do toho púšťaš, ale som zvedavý ako to dopadne
Bydlisko: Prešov ( 54 rokov )
DaggyMAC
team RCPortál

Příspěvků: 1733

Moje modely
Poslat zprávu
Zpráva odeslána: 20. 3. 2012 o 16:40 | odkaz na příspěvek
Batéria má dosť miesta na posun, dal som ju nabok preto, aby bolo vidieť na ostatné komponenty, resp. chcel som to nejako porozhadzovať po priestore. Keď tak na to pozerám, tam by v pohode mohla ísť nejaká 4000-5000mAh 2s LiPolka a budem nabíjať len pár krát do roka

Skylark - chcem mať pôvodný TX modul aj FrSky, bude sa to prepínať switchom, ale to až časom. Krabičku samozrejme dávať nebudem, všetko vyberiem a napájkujem napriamo.
Bydlisko: PB ( 38 rokov )
lv
modelár

Příspěvků: 2802

Moje modely
Poslat zprávu
Zpráva odeslána: 20. 3. 2012 o 17:10 | odkaz na příspěvek
skylark:
Trocha sa ti čudujem...

Nie si sám
Bydlisko: Trenčianska Turná ( 58 rokov )
