NAZA LED pásik

Přidané: 15. 7. 2016 o 02:28 | ID článku: CLA348 | Zobrazeno: 4822x | Komentářů: 1 | Autor: WiiPro

Spravil som túto vec, pretoze som chcel spravit ledku pre nazu, podobne ako na phantomovi. to znamena, ze predne led pasiky maju stalu farbu a zadne blikaju presne podla nazy. Pouzil som 5050 RGB ledpasik. Original ledka je iba RG, preto som zapojil len tieto dva "kanaly".

Použíté súčiastky:

2ks BC547
(nie je to idealne, pretoze cervena aj zelena farba ma nizsie napatie ako napatie na baze tranzistora a este aj rozdielne od seba, ale bol to jediny tranzistor ktory som mal doma),
1x 180ohm rezistor
(Presne na zmensenie napatia na green kanale kvoli problemu vyssie),
1x DIL switch
(Na vypnutie led, pretoze ked je led zapnute, USB pripojenie na original led module nefunguje. V dalsej verzii sa tento problem urcite vyriesi).

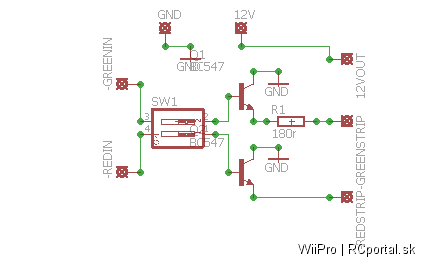

Schéma:


Zapojenie NAZA>LED strip modul:

Sú dve možnosti:

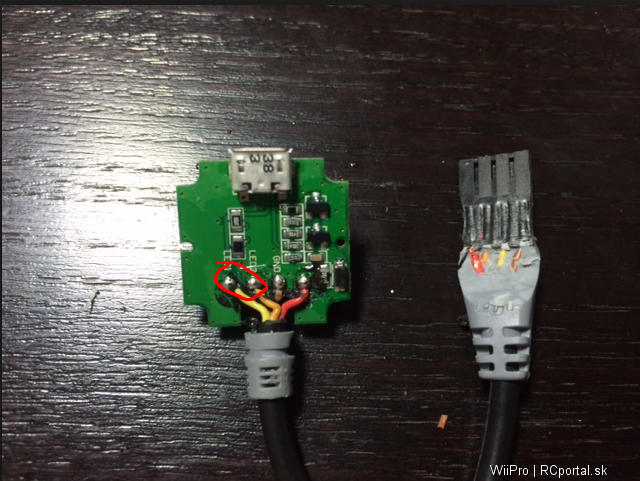

Prvá, drastická, je naspájkovať káble priamo na tieto pady v led module.

Zelený kanál je na plošáku označený ako LED1, červený-LED2.

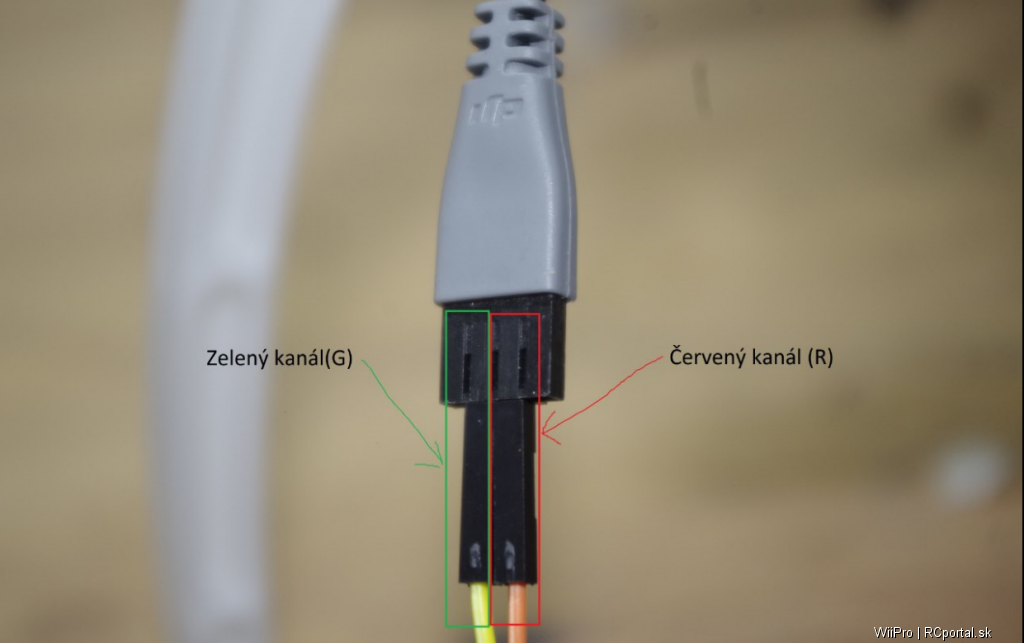

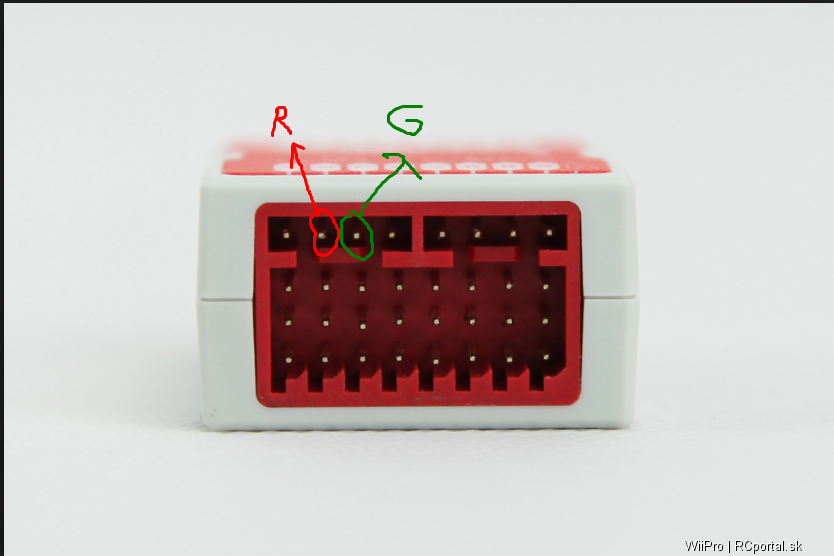

Druhá, menej likvidačná: Rozdvojiť tento konektor a ziskať signál pre ledky z tychto pinov.


Zelený kanál sa zapojí do GREENIN pinu na LED strip module, červený na REDIN.

Zapojenie LED strip modulu
LED strip modul potrebuje, okrem vstupov z nazy a výstupu na led pás, jedine 12Vzáleži na napätí led pásu na napájanie samotného led pásu.
+12V sa zapája na 12V pin a -/zem na GND pin.

Zapojenie LED strip modul>LED pás
12V(anóda) pre led pás sa zapojí na 12VOUT pin. Green (Zelená katóda) na GREENSTRIP, red na REDSTRIP.

EAGLE/PCB podklady(sch, brd, pdf, png): https://goo.gl/PmhjZF
