LED kocka 3x3x3

Přidané: 22. 11. 2013 o 11:34 | ID článku: CLA204 | Zobrazeno: 8057x | Komentářů: 6 | Autor: mimimimik

Aj ked toto nie je konkretne nieco ohladom modelarstva, ale teroreticky by sa to dalo aj tam vyuzit pri inom rozmiestneni a ovladania LED diod. Tento projektik som urobil preto, aby som si vyskusal programovanie maleho procesorika.

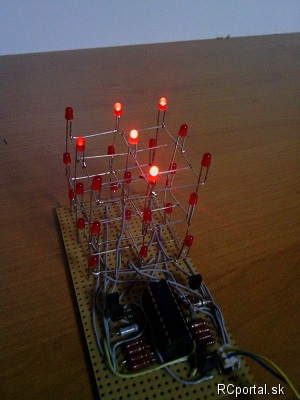

LED kocka /LED cube/ je vlastne efektovy priestorovy blikac. Je ovladany pomocou naprogramovaneho mikrokontrolera PIC16f628A od firmy Mircochip. Obsahuje 27 led, ktore su zospajkovane do kocky. Tento mikroprocesorik ma 9 vystupov a preto ak som chcel riadit 27 led, som to trocha prisposobil.

Technické údaje:
Napájanie: 3-5.5V
Odber prúdu: max 400mA

Na vytvaranie efektu je urobeny jednoduhy program, kde to sa da lahko vytvorit. Lenze ten program to uklada v jazyku asembler a potrebujem to dat v hexadecimalnej cize 16tkovej sustave aby to vedel PIC pouzit. Na to som vyuzil dalsi program. Nakoniec som to pomocou vyrobeneho programatora pomocou serioveho portu vlozil s pocitaca do PICku a uz len zalozil na plosak kde je kocka. Uz len zapojit baterku a blik blik......

Dam aj video na ukazku ako to funguje

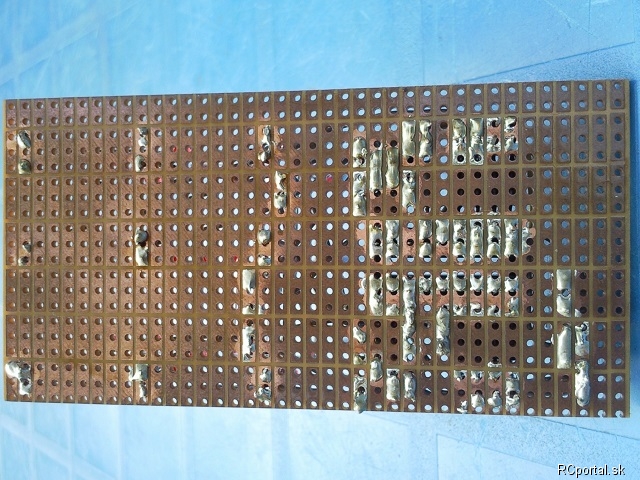

spajkovanie je len take na rychlo, takze nie je take dokonale, ale funguje to

program na vytvaranie efektu top:znamena horna vrstva middle: znamena stredna a bottom:znamena spodna

tu je uz znazorneny zafajkovany efekt. Dolu tie riadky s cislami znamenaju co riadok to jeden efekt. Moznost tam dat aj cez 300 efektov

program na presun programu z PC do mikroprocesoriku PIC

Jednoduchy programator cez seriovy port 232

V pripade neakeho skusenejsieho elektrotechnika, ktory by mal zaujem viem poskytnut aj zapojenie a dalsie informacie. Myslim tym ak by si to tiez niekto chcel skusit urobit.
VIDEO:
http://www.youtube.com/watch?v=rP-NO73t4sc

Autor Zpráva
mimimimik
modelár

Příspěvků: 783

Moje modely
Poslat zprávu
Zpráva odeslána: 22. 2. 2015 o 19:43 | odkaz na příspěvek
pozabudol som neako pridat schemy a pouzite suciastky tak ich sem dam.
LED kocka

Zoznam súčiastok kocka:
R1 – R9 ....220Ω
R10 ....1KΩ
R11 – R13 ....300Ω
R14 ....10KΩ
T1 – T3 ....BC 337
LED1 – LED27 ... ľubovoľnej ale rovnakej farby
IO ....PIC16F84A
Univerzálny plošný spoj .... H25PS050 (10x5 cm)



programator tam suciastky zistite zo schemy
Bydlisko: Tisovec ( 33 rokov )
didikk
modelár

Příspěvků: 175

Moje modely
Poslat zprávu
Zpráva odeslána: 20. 11. 2016 o 08:35 | odkaz na příspěvek
Robil som podobnú led kocku 4x4x4 ovladanu cez arduino
Bydlisko: Kežmarok
Josooo
modelár

Příspěvků: 847

Moje modely
Poslat zprávu
Zpráva odeslána: 20. 11. 2016 o 10:58 | odkaz na příspěvek
Ja teraz skladam tiez kocku,ale 8x8x8 lediek. Je to stavebnica z aliexpressu. Hodne vela efektov ma.
Bydlisko: Ladce (okres Ilava) ( 43 rokov )
mimimimik
modelár

Příspěvků: 783

Moje modely
Poslat zprávu
Zpráva odeslána: 20. 11. 2016 o 20:13 | odkaz na příspěvek
Hej super ked som to ja robil kupit sa este nedala a aspon som si vyskusal programovanie.
Bydlisko: Tisovec ( 33 rokov )
didikk
modelár

Příspěvků: 175

Moje modely
Poslat zprávu
Zpráva odeslána: 21. 11. 2016 o 07:20 | odkaz na příspěvek
Josooo:
Ja teraz skladam tiez kocku,ale 8x8x8 lediek. Je to stavebnica z aliexpressu. Hodne vela efektov ma.

Daj odkaz na tu led kocku odkiaľ si ju kupoval
Bydlisko: Kežmarok
Josooo
modelár

Příspěvků: 847

Moje modely
Poslat zprávu
Zpráva odeslána: 22. 11. 2016 o 18:11 | odkaz na příspěvek
didikk:
Josooo:
Ja teraz skladam tiez kocku,ale 8x8x8 lediek. Je to stavebnica z aliexpressu. Hodne vela efektov ma.

Daj odkaz na tu led kocku odkiaľ si ju kupoval


Nech sa páči

https://www.aliexpress.com/item/In-stock-DIY-3D-8S-mini-light-cubeeds-LED-DIY-KIT-excellent-animation-Effects-3D8-8x8x8/32606151533.html?spm=2114.13010608.0.0.bELNXA
Bydlisko: Ladce (okres Ilava) ( 43 rokov )
