Přidané: 6. 12. 2011 o 18:05 | ID článku: CLA77 | Zobrazeno: 29521x | Komentářů: 79 | Autor: Juraj

Do tohto článku budem pridávat fotky zo stavby modelu Extra 32%
Model bude mat rozmery r. 2500 , d. 2300, letová hmotnost zatial vo hviezdach, pohon zatial ZDZ-60
Cele to začalo návrhom konštukcie v AutoCade

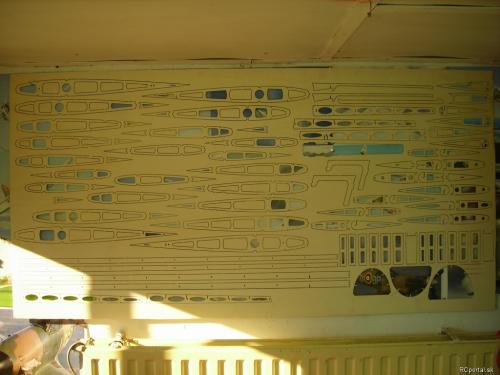

Konštrukcia je celá z 3mm topolovej preglejky a niečo z leteckej
celkom vyšly 4 pláty


Začina sa zlepenim motorboxu ktori siaha až po trubku krídel



Lepenie smrekových nosníkov 5x5


Trup sa začína skladat hore podvozkom zalepením motorboxu a prepážok

Zobrazit pokračování

1 2 3 4 5 6
Autor Zpráva
flyabit
modelár

Příspěvků: 186

Moje modely
Poslat zprávu
Zpráva odeslána: 3. 1. 2012 o 12:04 | odkaz na příspěvek
Otvory pre stredovu uhlikovu trubku su dolezite na presnost.Ako sa to dosahuje? Diery su robene uz pri stavbe bocnic , ktore sa skladaju jedna na druhej a potom ja treba iba bocnice presne spojit k sebe .Alebo je lepsie vrtat diery az po zlozeni trupu a zamerat presne pomocou vodovahy a pravitka otvory pre stredovu tycku??
Bydlisko: Bratislava
Juraj
modelár

Příspěvků: 147

Moje modely
Poslat zprávu
Zpráva odeslána: 3. 1. 2012 o 15:11 | odkaz na příspěvek

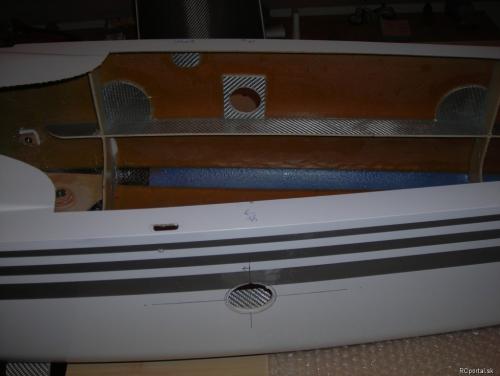

Otvory môžeš zrobyt pred aj po zlozeni trupu ,tu mám na hotovom trupe zrobené dieri

Presnosť sa dosahuje pri lepení púzdra trubky, nasunieš aj trubku tak aby stčala s obydvoch strán trupu rovnako a kontroluješ rozmery aby bola rovnobežne s vrchom trupu a rozmer od konca trubky po bod na smerovke (ktorí je v ose trupu) musí byt zrkadlovo rovnaký na druhej strane trupu
Bydlisko: Letanovce ( 41 rokov )
Juraj
modelár

Příspěvků: 147

Moje modely
Poslat zprávu
Zpráva odeslána: 7. 1. 2012 o 00:30 | odkaz na příspěvek
Dokončenie smerovky

Bydlisko: Letanovce ( 41 rokov )
Joba
modelár

Příspěvků: 1408

Moje modely
Poslat zprávu
Zpráva odeslána: 7. 1. 2012 o 08:42 | odkaz na příspěvek
Juraj:
Otvory môžeš zrobyt pred aj po zlozeni trupu ,tu mám na hotovom trupe zrobené dieri

Presnosť sa dosahuje pri lepení púzdra trubky, nasunieš aj trubku tak aby stčala s obydvoch strán trupu rovnako a kontroluješ rozmery aby bola rovnobežne s vrchom trupu a rozmer od konca trubky po bod na smerovke (ktorí je v ose trupu) musí byt zrkadlovo rovnaký na druhej strane trupu

To modré zalepené v trupe je čo ?
Bydlisko: Bratislava -Karlova Ves ( 58 rokov )
Juraj
modelár

Příspěvků: 147

Moje modely
Poslat zprávu
Zpráva odeslána: 7. 1. 2012 o 09:28 | odkaz na příspěvek
V tom ohybe nie je herex prasvitá zo spodu modrý trup
Bydlisko: Letanovce ( 41 rokov )
Juraj
modelár

Příspěvků: 147

Moje modely
Poslat zprávu
Zpráva odeslána: 7. 1. 2012 o 09:40 | odkaz na příspěvek


Nasucho zložené krídlo




Hlavný nosník so stojinami a púzdrom lepené epoxydom
Bydlisko: Letanovce ( 41 rokov )
Joba
modelár

Příspěvků: 1408

Moje modely
Poslat zprávu
Zpráva odeslána: 7. 1. 2012 o 12:43 | odkaz na příspěvek
Juraj:
V tom ohybe nie je herex prasvitá zo spodu modrý trup

to vyzerá ako laminát.trup ,no ale odsýpa ti to pekne zachvíľu ladíš motor
Bydlisko: Bratislava -Karlova Ves ( 58 rokov )
Juraj
modelár

Příspěvků: 147

Moje modely
Poslat zprávu
Zpráva odeslána: 7. 1. 2012 o 16:31 | odkaz na příspěvek
Zopár pohľadov
Bydlisko: Letanovce ( 41 rokov )
Juraj
modelár

Příspěvků: 147

Moje modely
Poslat zprávu
Zpráva odeslána: 16. 1. 2012 o 16:10 | odkaz na příspěvek

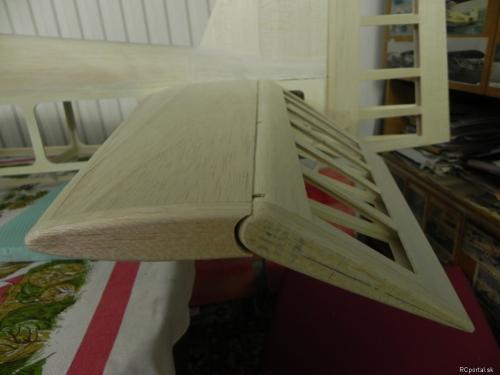

Dokončenie výškovky


Bydlisko: Letanovce ( 41 rokov )
Juraj
modelár

Příspěvků: 147

Moje modely
Poslat zprávu
Zpráva odeslána: 18. 1. 2012 o 17:55 | odkaz na příspěvek
Kopito na motorový kryt, zhruba orezané
Bydlisko: Letanovce ( 41 rokov )
Juraj
modelár

Příspěvků: 147

Moje modely
Poslat zprávu
Zpráva odeslána: 24. 1. 2012 o 17:24 | odkaz na příspěvek
Potah krýdla 2mm balza





Bydlisko: Letanovce ( 41 rokov )
jozinko
modelár

Příspěvků: 238

Moje modely
Poslat zprávu
Zpráva odeslána: 24. 1. 2012 o 22:38 | odkaz na příspěvek
Peradna a krasna praca držim palce
Bydlisko: Bratislava ( 50 rokov )
ENDAS
modelár

Příspěvků: 62

Moje modely
Poslat zprávu
Zpráva odeslána: 25. 1. 2012 o 17:13 | odkaz na příspěvek
krása... velmi sa mi to páči vela štastia
Bydlisko: Bratislava ( 23 rokov )
Juraj
modelár

Příspěvků: 147

Moje modely
Poslat zprávu
Zpráva odeslána: 7. 2. 2012 o 19:26 | odkaz na příspěvek

Bydlisko: Letanovce ( 41 rokov )
Juraj
modelár

Příspěvků: 147

Moje modely
Poslat zprávu
Zpráva odeslána: 7. 2. 2012 o 19:46 | odkaz na příspěvek




Bydlisko: Letanovce ( 41 rokov )
