Technické parametry
| Výrobce: | Home made | Rozpětí: | 0 mm | Hmotnost: | 0 g |
| Kategorie: | Autá - elektrické | Délka: | 400 mm | Materiál: | Prevažne Paládium, kde tu platina... |
| Motor: | RM 2,5 - 1,2 - 4 |
Popis

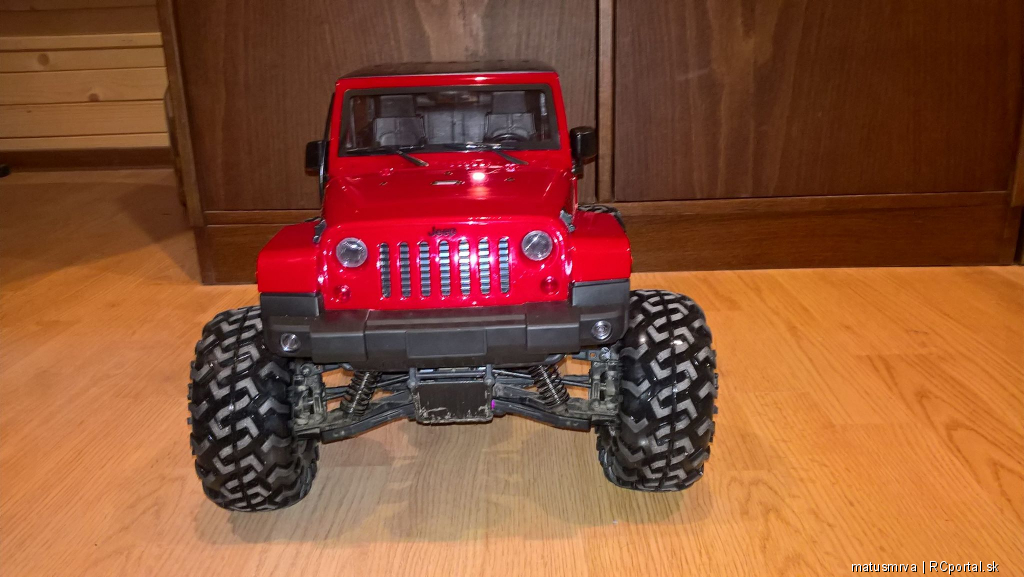

Doma som mal staršie ojazdené Himoto Emxt-1 a už dlhšie som premýšlal nad kúpou/stavbou expedičáku. Nové pod 300e (slušný model) nezoženiem a z bazáru som moc nechcel. A preto som si povedal, že si prerobím Himoto na expedičák (nie maketový ani polomak.). Konečne som sa dopracoval k činom a nielen plánom a práve tu, vám všetko ukážem a zdokumentujem. Budem rád za každú odozvu/nápad či pripomienku
ID Modelu: AM8534 | Zobrazeno: 7488 | Přidané: 7. 12. 2017 o 18:22 | Autor: matusmrva
| Autor | Zpráva |
|
matusmrva modelár
Příspěvků: 625 Moje modely Poslat zprávu |
Ako prvé som zdemontoval všetku elektroniku i kolesá zo starého himota. Ako pohon som použil motor s planetovou, dvojstupňovou prevodovkou z Dewalt aku vŕtačky. Nasledovalo vymyslieť ako spojiť pohon s podvozkom. Na hriadeľ z prevodovky ( po zhodení hlavy z vŕtačky) som pripevnil ozubené koleso. Koleso som objednal ako orig. diel na himoto (foto...) Po vyosení a vycentrovaní oz. kol. na hriadeli prevodovky (5hod nervov  ) som vyrobil držiak motoru ktorý som pripevnil na rám podvozku. Nasledovalo zmontovanie pohonu s podvozkom a nastavenie vôle medzi ozubením. Viacej vám povedia fotografie. Najbližšie sa chystám osadiť servo radenia a vyrobiť tiahlo k prevodovke. P.s. Ak by mal niekto doma kasňu na expedičáka za rozumnú cenu (najlepšie LR defender) --> Píšte do správ... P.s.s Áno chystám sa model vyčistiť        |
|
Josooo modelár
Příspěvků: 846 Moje modely Poslat zprávu |
Ako pointa je to dobrá Realizácia ujde,,,,ALE z himota expedičák??? Tak to je ine porno (sorry za výraz) |
|
misho222 modelár
Příspěvků: 1964 Moje modely Poslat zprávu |
Podľa mňa v pohode, nezávislé zavesenie kolies môže byť výhodou, no treba zvesiť ramená nižšie. Ten prevod to nevydrží- to viem isto. Za motorom máš brutálny prevod do sily a za tým plastové kolečko o plastové kolečko s malým modulom, pri prvej prekážke pôjdu tie zuby srať. Podľa mňa lepšia verzia nechať motor v pôvodnej pozícii iba dať malý pastorok a takýto motor: http://www.htmodel.sk/produkty/funkcne-modely/motory-elektro-striedave/motory-elektro-jednosmerne/znacka-114/elektromotor-carson-launcher-80t-pre-tahace-a-crawlery-500906219-22109.html Zostane ti nízko ťažisko, pritom nebude prevod zbytočne zaťažovaný. Držím palce. Čistiť ho nemusíš, to ešte len zadrbeš. |
|
pepe206 modelár
Příspěvků: 597 Moje modely Poslat zprávu |
noo vyzera to hodne zaujmavo, uz si skusal aku to ma rychlost ? spravis nieco so svetlou vyskou lebo to je dost nizko |
|
PIOUDY modelár
Příspěvků: 931 Moje modely Poslat zprávu |
Toto je veľmi zaujmavý projekt, priznam sa ze ma to uz tiez napadlo, držím palce a sledujem |
|
matusmrva modelár
Příspěvků: 625 Moje modely Poslat zprávu |
Misho222 : tiež sa mi páči nezávislé zavesenie. Dobre to vyzerá pri prechode terénom. Čo sa týka prevodovky... No teraz ste ma dosť zneistil keď už to mám hotové Určite to pôjdem zajtra otestovať a dám vedieť čo som zistil... Popr. Dá sa kúpiť rovnaké ozubené koleso len kovové, to by nepomohlo? https://www.tatramodel.sk/zakladna-ponuka/modely-auttankov-a-motoriek/nahradne-diely/nahrdiely-himoto/HM11184-prevodove-kolo-ocelove-64-zubu-modul-06/ pepe206: Ďakujem. Ešte nie, dnes som dokončil len radenie rýchlostí. Zajtra však plánujem model provizorne sfunkčniť a otestovať čo ten prevod vydrží... dám mu hodne zabrať nech viem, na čom sme |
|
misho222 modelár
Příspěvků: 1964 Moje modely Poslat zprávu |
Nejde len o materiál ozubených kolies, ide aj o ťažisko, keď si to vyhodil takto hore a pri tej hmotnosti vŕtačky tak si naozaj dosť stratil na možnej prejazdnosti terénom. Na možnej životnosti by to pomohlo. Zajtra pojazdi a daj vedieť ako si dopadol. Jednu vec odsleduj a odmeraj: Na rýchlejšom prevodovom stupni to na plný plyn má ísť cca 6 km/h ak to má byť expedičák, tak to má ísť na maximálke tak ako ty ideš rýchlou chôdzou. |
|
matusmrva modelár
Příspěvků: 625 Moje modely Poslat zprávu |
Okej, zajtra bude test day. Dobre, nechám tam zatiaľ tieto plastové a uvidím do kedy vydržia. Ano, som si vedomí že sa to ľahšie prekotí, no neplánujem s ním chodiť na súťaže alebo zdolávať 50stup. kopce... Staviam si to pre zábavu a potešenie. Btw. svetlú výšku plánujem zväčšiť ešte o niečo väčšmi kolesami ako sú pôvodné himoťácke. zatial mám vyhliadnuté tieto z hk: https://hobbyking.com/en_us/hobbyking-r-tm-1-10-crawler-130mm-wheel-tire-silver-rim-2pcs.html |
|
PIOUDY modelár
Příspěvků: 931 Moje modely Poslat zprávu |
Tie vyzeraju pekne, budes aj dajak uzamykat difi? |
|
misho222 modelár
Příspěvků: 1964 Moje modely Poslat zprávu |
Tu sú lacnejšie. https://goo.gl/tyTL6z |
|
Attila modelár
Příspěvků: 779 Moje modely Poslat zprávu |
zaujimave ale pod defa nedáš 130-ky kolesá :/ |
|
matusmrva modelár
Příspěvků: 625 Moje modely Poslat zprávu |
No, dnes resp. už včera sa udiali celkom zaujímave veci. Frst. Nespal som asi do 1dnej v noci čo som premýšlal ako vyriešiť tú prevodovku Ale dumanie prinieslo svoje ovocie. Na modeli nemusím nič meniť ani kupovať. Ochranu plastových kolies som dnes vyriešil nasledovne. Ako každá aku vŕtačka má zabudovaný "menič" krútiaceho momentu. Tak isto aj moja čo som použil v modeli. Stačí, ak si na meniči nastavím správny moment. Správnym myslím taký, ktorý mi dovolí preniesť z motora a prevodovky dostatočný moment aby bolo auto funkčné a plas. kolesá netrpeli, no zároveň nepustí väčšiu silu ktorá by mohla plas. kolesá poškodiť. Myslím, že každý vie ako funguje "menič" kr. momentu na vŕtačke... Toľko, myslím že, k vyriešeniu problému s pohonom. Ak máte nejaké postrehy, sem s nimi A čo sa týka dneška... Moc času som nemal, no podarilo sa mi osadiť servo radenia do homemade uchytenia (účel spĺňa, estetika - neriešim), vyrobiť tiahlo k prevodovke a obrúsiť "menič" kr. mom. tak, aby sa dal moment meniť aj keď je motor pripevnený k podvozku... Nakoniec som ešte o čosi zvýšil svet. výšku zmenou uchytenia tlmičov. Fotky verím že povedia viacej PIOUDY: Uvidím, zatiaľ sa nechystám. Rozhodnem sa po prvých jazdách či to bude potreba. Ak hej, tak ich uzavriem...natrvalo Attila: Ďakujem Toho som si vedomý. No však i toho, že môj podvozok má rázvor cca 27,5cm bez kolies. Kasňa defa má cca 20cm... to je na každú stranu (od kasne) cca 3,7cm. Z čoho plynie že aj keď tam dám 70x130mm kolesá, nemali by mi zasahovať "pod kasňu"... No môžem sa mýliť      |
|
PIOUDY modelár
Příspěvků: 931 Moje modely Poslat zprávu |
Testovacia jazda bola? |
|
bender modelár
Příspěvků: 170 Moje modely Poslat zprávu |
Páči sa mi to tiahlo od serva k prevodovke |
|
matusmrva modelár
Příspěvků: 625 Moje modely Poslat zprávu |
Pioudy: Nebola, nestíhal som vôbec. Tento mesiac mám dosť nabitý... Ale určite bude, veľmi som zvedavý ako sa bude model chovať. bender: Ďakujem, je z obyčajného pozinkovaného drôtu. Na fotke vyzerá byť ohnuté no v skutočnosti nieje. |
