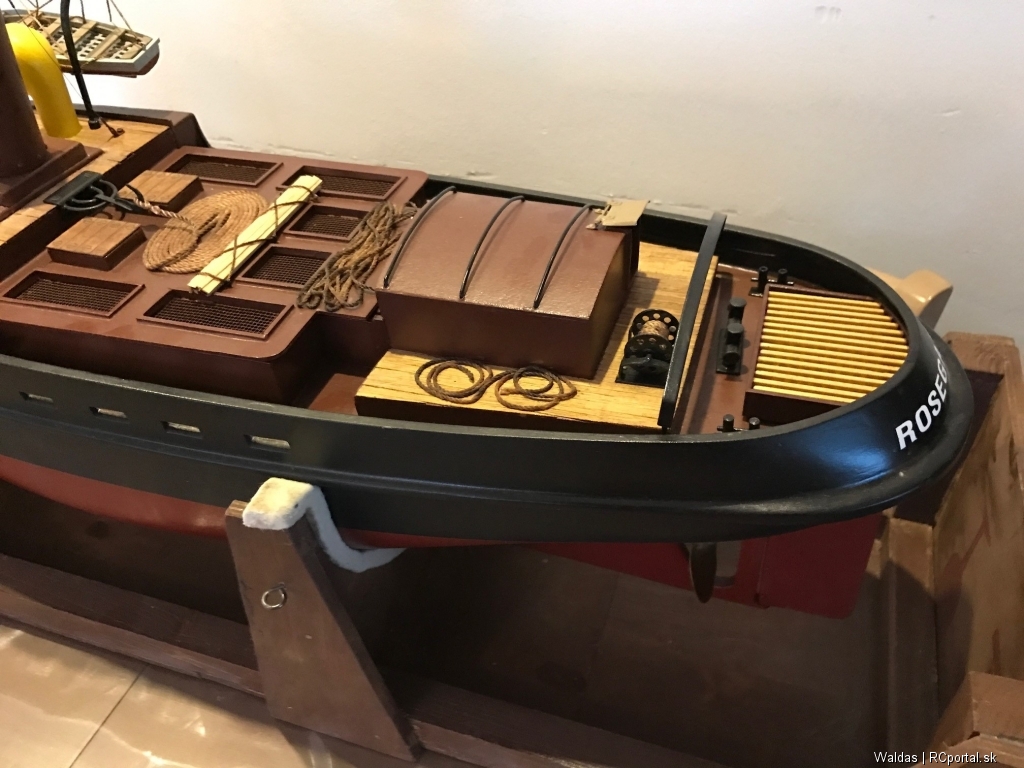

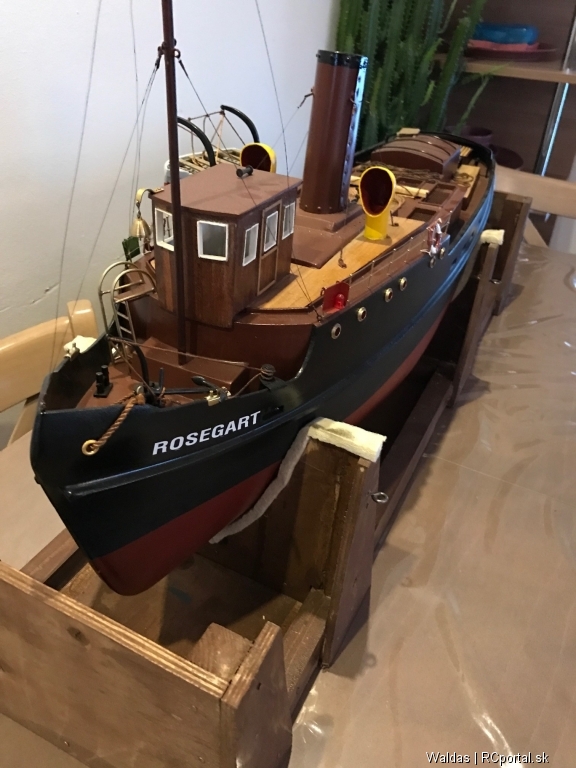

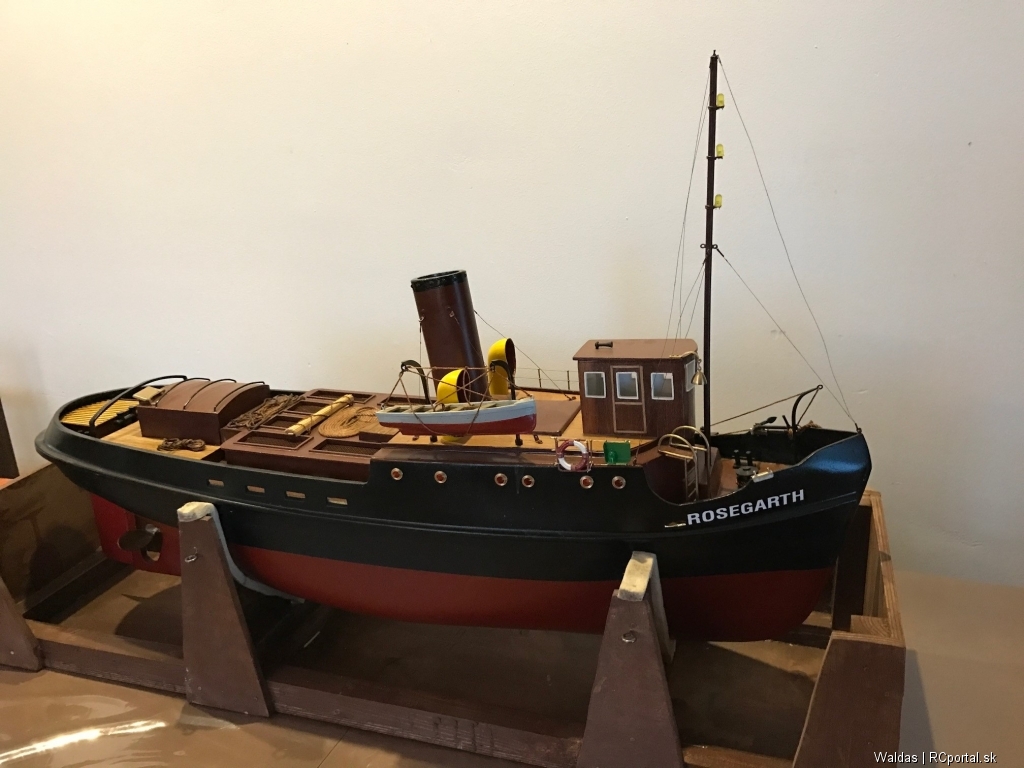

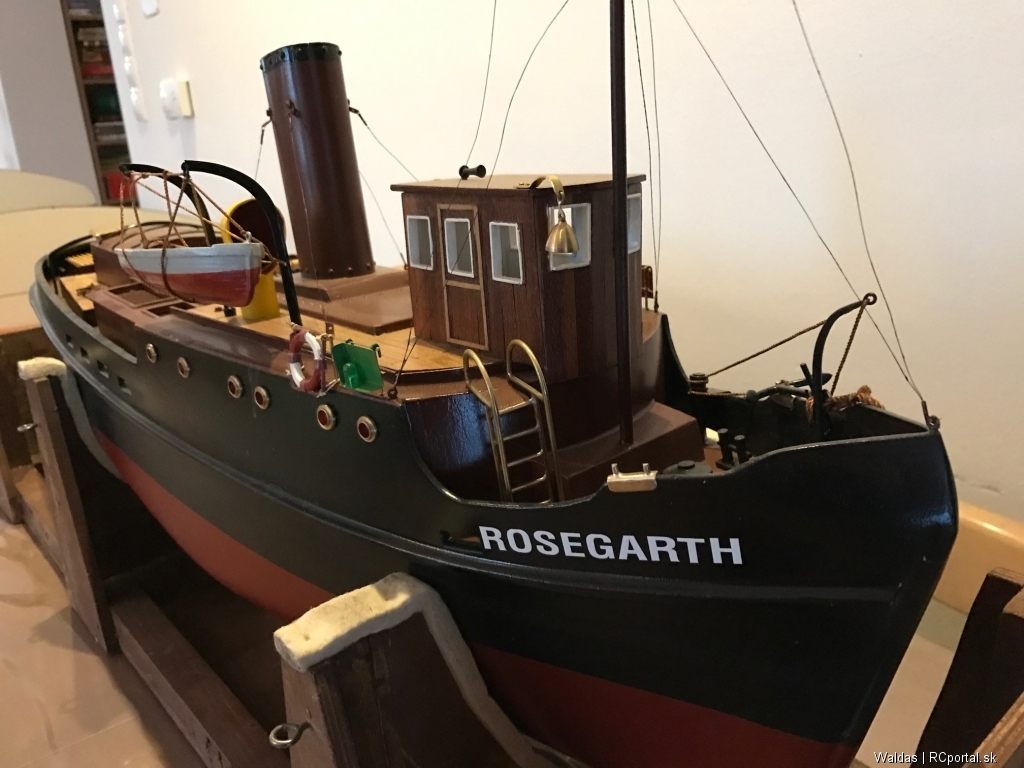

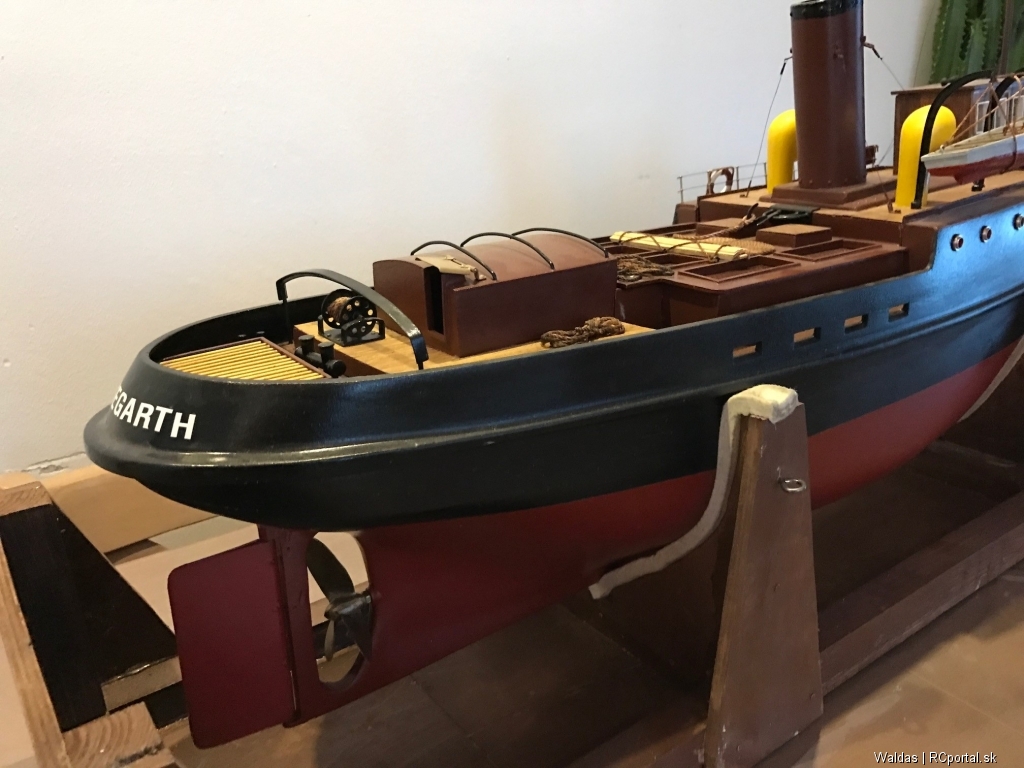

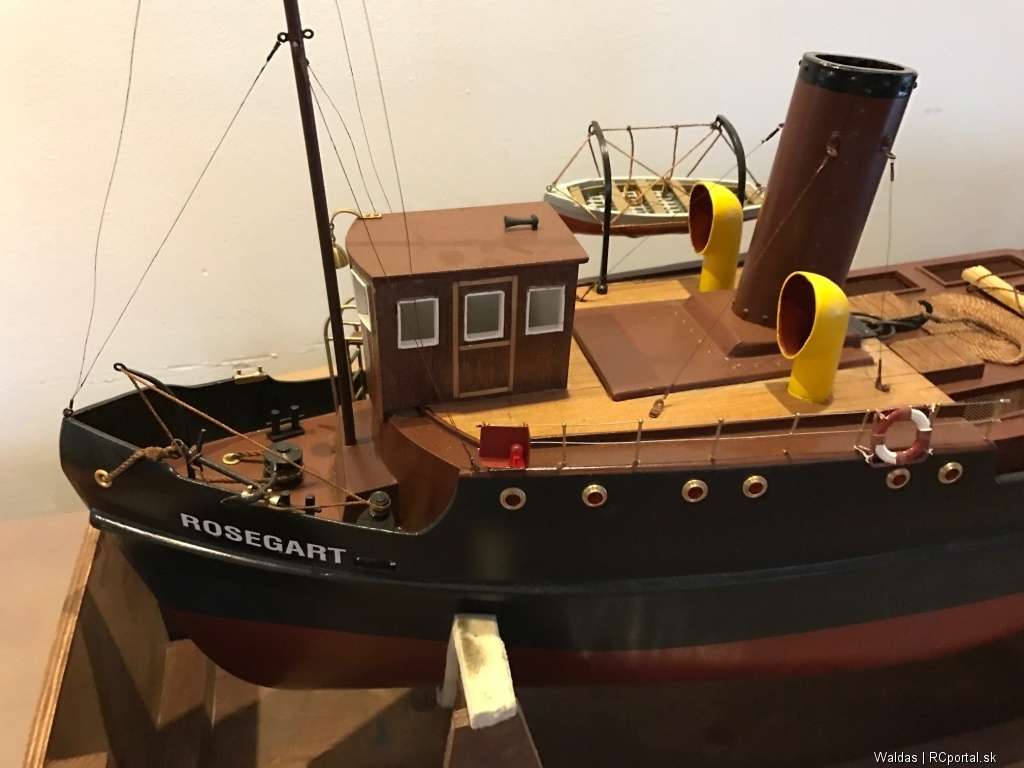

Výrobce: | J. Voracek | Rozpětí: | 220 mm | Hmotnost: | 10000 g |
Kategorie: | Lode - motorové | Délka: | 860 mm | Materiál: | laminat, preglejka |
Motor: | parny 3 valec |
ID Modelu: AM7756 | Zobrazeno: 6342 | Přidané: 25. 1. 2017 o 16:34 | Autor: Waldas
Autor | Zpráva |
jezzo01 modelár Příspěvků: 857 Moje modely Poslat zprávu |
Velmi pekny model, len si zmen kategoriu |
Waldas modelár Příspěvků: 680 Moje modely Poslat zprávu |
Dakujem, opravene |
darco2 modelár Příspěvků: 804 Moje modely Poslat zprávu |
No drzim paste... Vidime sa na vode.. AK sa ti podari ten trojvalec, bude to jazdit velmi slusne.. !! ---------------------------------------------------------------------------- Teraz pozeram rozmery lode, toto by jazdilo aj na 14 x 12 ale v dvojvalci... Pod kotlom budes musiet poriadne kurit aby uzivil taky motor.. Mirek Sramek ma v 140 cm lodi podobny 3-valec (ak sa nemylim 14x14) a na jeden polhodinovy zavod potrebuje cca 2,5 - 3l vody odhadom.. Jeho lod plava naozaj rychlo, uz niekolko rokov ho nikto neporazil. |
pf1960 modelár Příspěvků: 739 Moje modely Poslat zprávu |
Krásna stavba - keď bude parníček dymiť prídem ho kuknúť. |
misho222 modelár Příspěvků: 1964 Moje modely Poslat zprávu |
Nádhera, držím palce a sledujem |
Waldas modelár Příspěvků: 680 Moje modely Poslat zprávu |

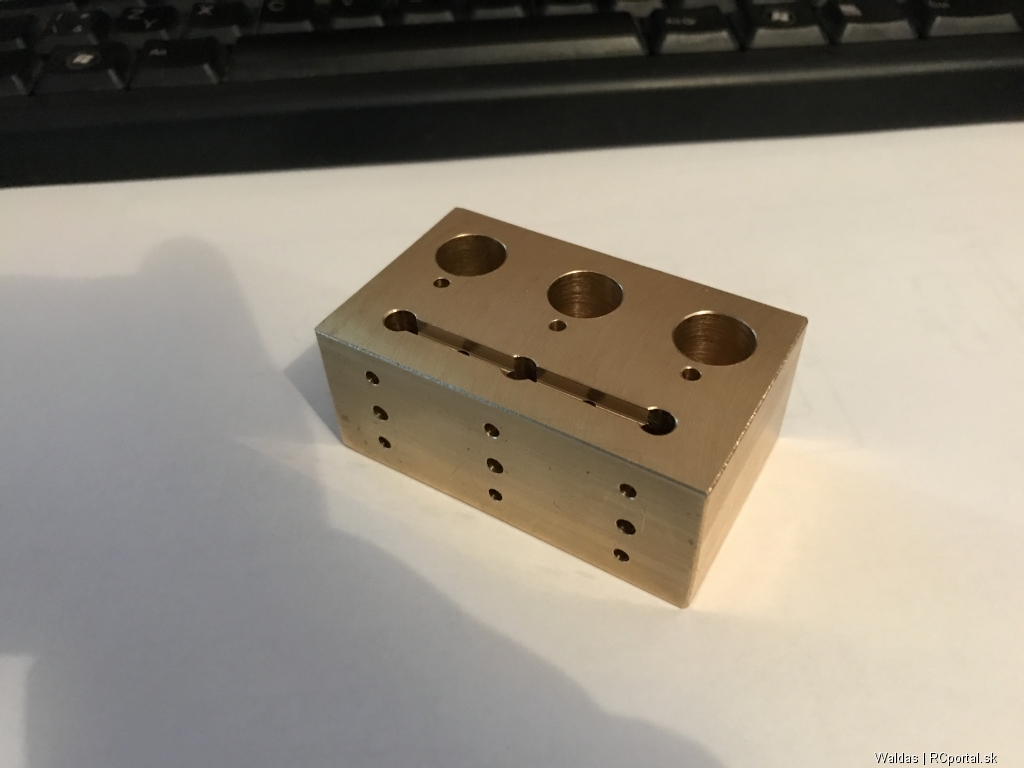

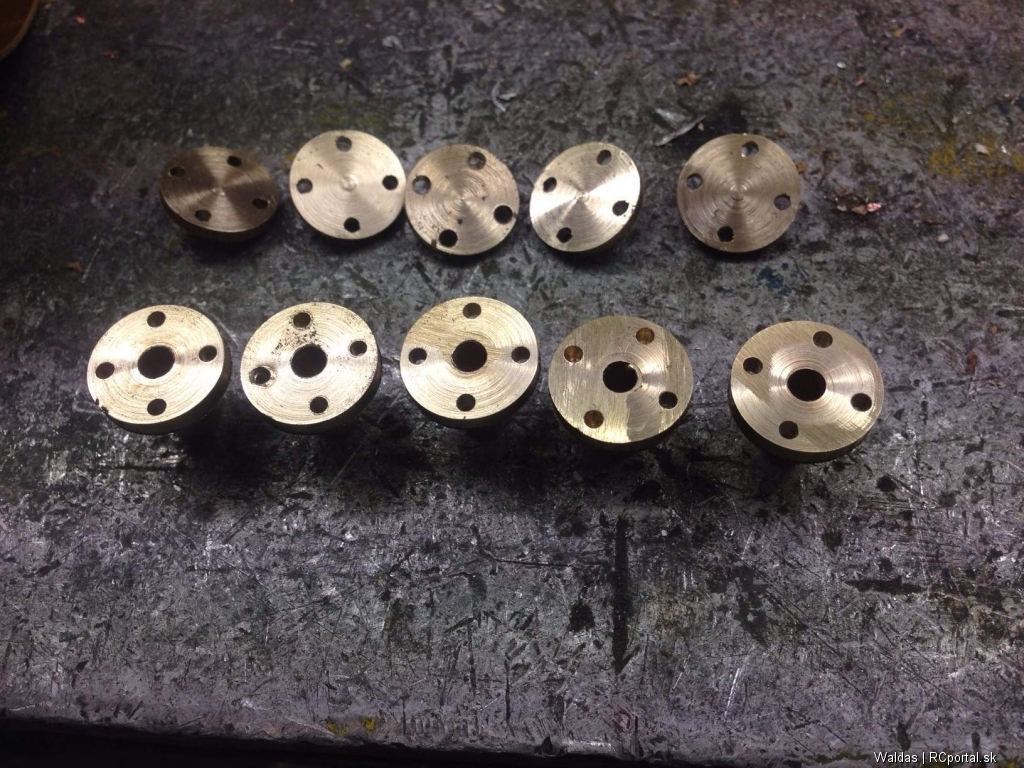

Chlapi dik. Tuto lod som nestaval, kupil som to tak ako vidite, ze to iba osadim. Zacal som robit motor. Blok je uz skoro hotovy. Este je treba navrtat zopar dier. Tiez som sa pustil do kotla. Foto malych prirub + blindy pre tlakovanie: Mozem to urobit 2. sposobmi: Klasicky, rura, koleno a potom spiralu na vysusanie pary dam z vrchu do komina: Alebo rura, T-kus a potom na konci T-kusu pride priruba a vysusac pary pojde vodorovne, z vonku a nebude vadit kominu. Co myslite, co je lepsie? |
Holub modelár Příspěvků: 20 Moje modely Poslat zprávu |
Ako by mala vyzerať príruba pre vysúšač pary? Neviem si to dosť dobre predstaviť. Bude tam záslepka s naletovanou rúrkou a pôjde smerom k horáku? Trubka vysúšača bude v každom prípade vadiť plameňu z horáka a viem si predstaviť problémy pri letovaní kompletného kotlíka. Napriek mojim obavám držím palce a teším sa na ďalší pokrok. |
Waldas modelár Příspěvků: 680 Moje modely Poslat zprávu |

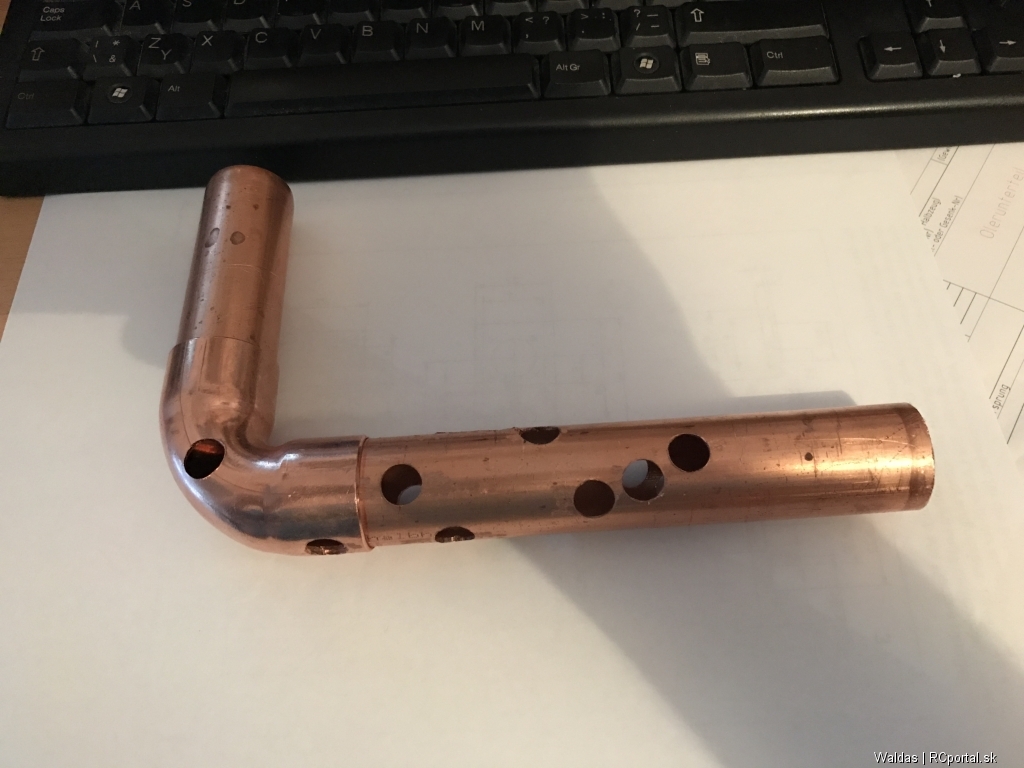

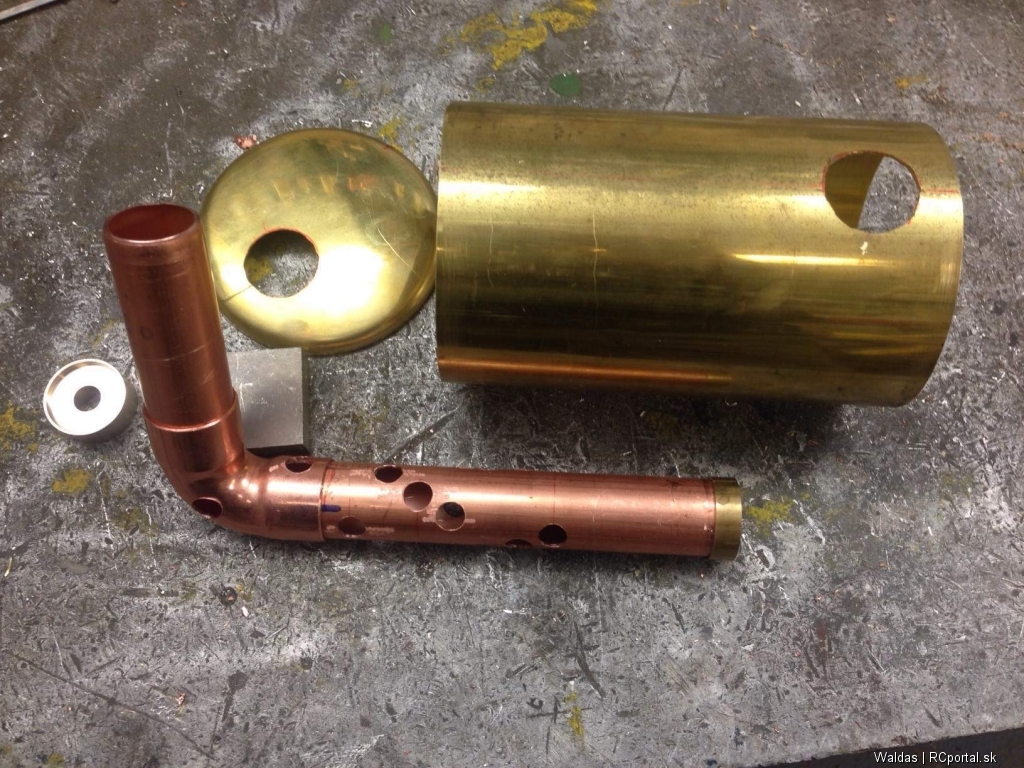

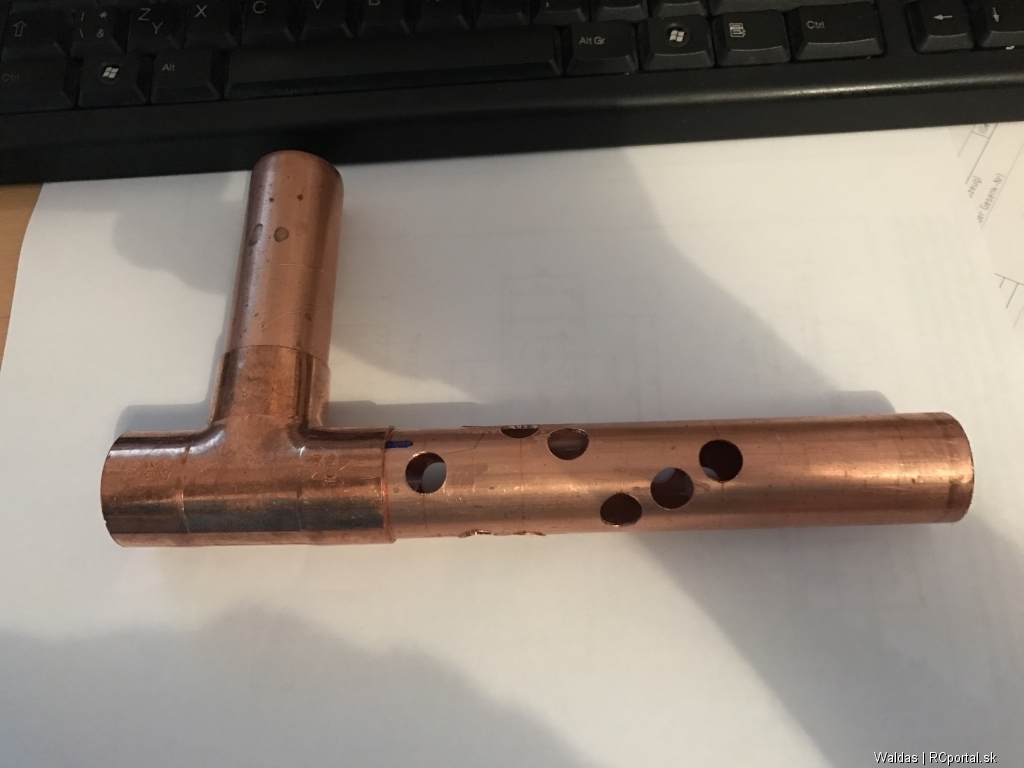

Toto je moj prvy kotol. Ani neviem, ci to bude fungovat... Ale vyskusam to. Zatial je urobena plamencova trubka: Musel som ju navrtat nanovo, lebo tie male trubicky tam boli nahodne porozdelovane a urobil som to, ako ma Riso, ze som ich dal za seba do zakrytu, aby nevadili plamenu. Prirubu mam vymyslenu, ale este som ju nenakreslil a nevyrobil. Ked to popisem, tak na tomto obrazku z lavej strany podne napajkovat z vonkajsej strany klenuteho dna, aby nicomu nevadila. Ta chladiarenska kapilara pojde naletovat do dekla a priskrutkovat do priruby. Dlzka tej spiraly bude max po zaciatok kominovej trubky z lavej strany, aby nevadila plamenu pri prudeni do komina. Neviem ci som to dobre vysvetlil... Este musim povyrabat zopar komponentov a potom budu foto z hotoveho kotla. Kupil som horak rothenberger v Bauhause v BA. Je to 1,8kW. Tento: Co z toho pouzivate? Mam to rozobrat a pouzit iba tu 0,30mm trysku, ci aj tu prednu cast horaku? Som rad za kazdu radu a pripomienku. |
darco2 modelár Příspěvků: 804 Moje modely Poslat zprávu |

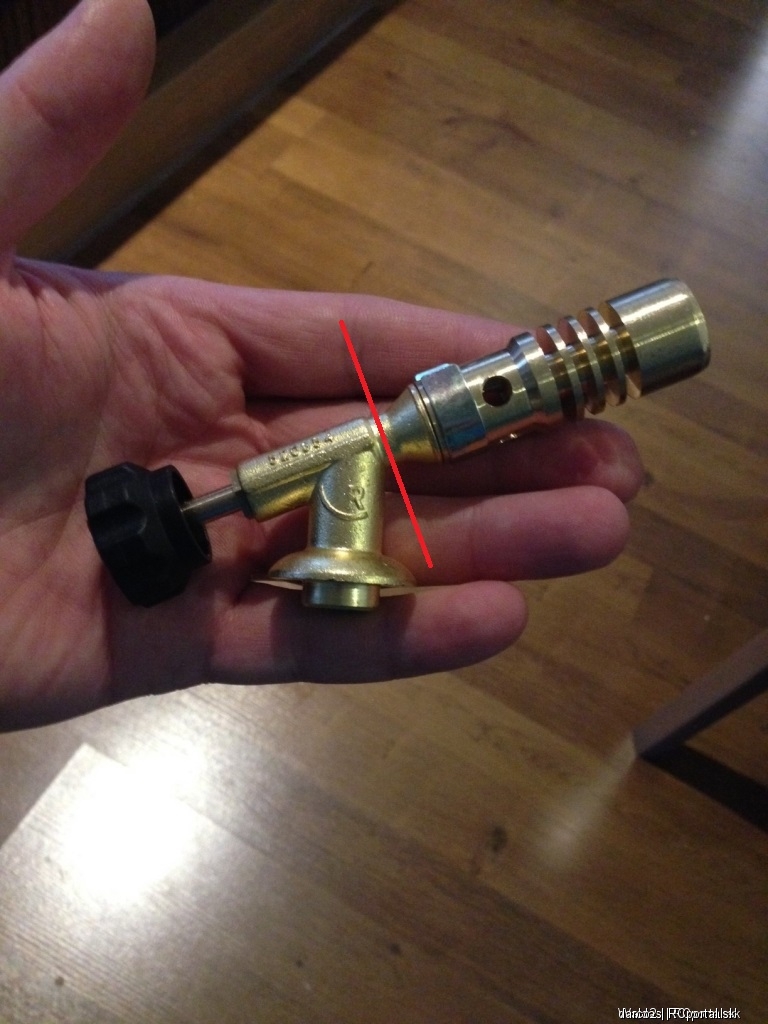

Cafes, takze v prilohe mas cervenou ciarou oznacene ako mas viest rez. Pouzijes celu tu prednu cast, vyrobis nejaky drziak, priletujes medennu trubicku na privod plynu, bohate staci ak 3mm medenna kapilara. Nijak nemodifikujes ten horak, lebo je to horak vyskusany dobre horiaci, co ti potvrdi aj Holub. ja som spekuloval s horakmi , vyrabal som si vlastne, dnes si idem kupit horak do Bauhausu. Ver ze to je dobra spolahliva cesta.. Cast s ventilom nezahadzuj vies ju pouzit tiez.. zavit pasuje aj na tie male plynove bombicky. mozes z nej pouzit aj samostane len ventil.. Chladiarenska kapilara sa predava maximalne 3,5mm teda aspon mne sa podarila kupit max taka.. a to je malo Na paru treba ohybat urcite minimalne 4mm trubku (3,2mm vnutorny priemer) Vlastna skusenost.. Na ten 3-valec pouzi urcite 5mm trubku. V pohode ohnes aj 4mm mosadznu truku, popustis ju, zablendujes jeden koneic, nasypes piesok a ohnes.. urobis akekolvek vyvrtky.. Dokazes vyrobit bez problemov spiralku, ktora sa bude dat do komina., resp do tej tvojej odbocky.. Riso |
peterzak37 modelár Příspěvků: 2635 Moje modely Poslat zprávu |
Krasa, dalsia krasavica na obzore. Tusim uz budem musiet naozaj nahodit do Imary dymidlo, aby som medzi parnikarov aspon trochu zapadol |
Waldas modelár Příspěvků: 680 Moje modely Poslat zprávu |
|
peterzak37 modelár Příspěvků: 2635 Moje modely Poslat zprávu |
No a mame tu druhého Richarda... krasa |
misho222 modelár Příspěvků: 1964 Moje modely Poslat zprávu |
Parníky majú úžasné čaro |
darco2 modelár Příspěvků: 804 Moje modely Poslat zprávu |

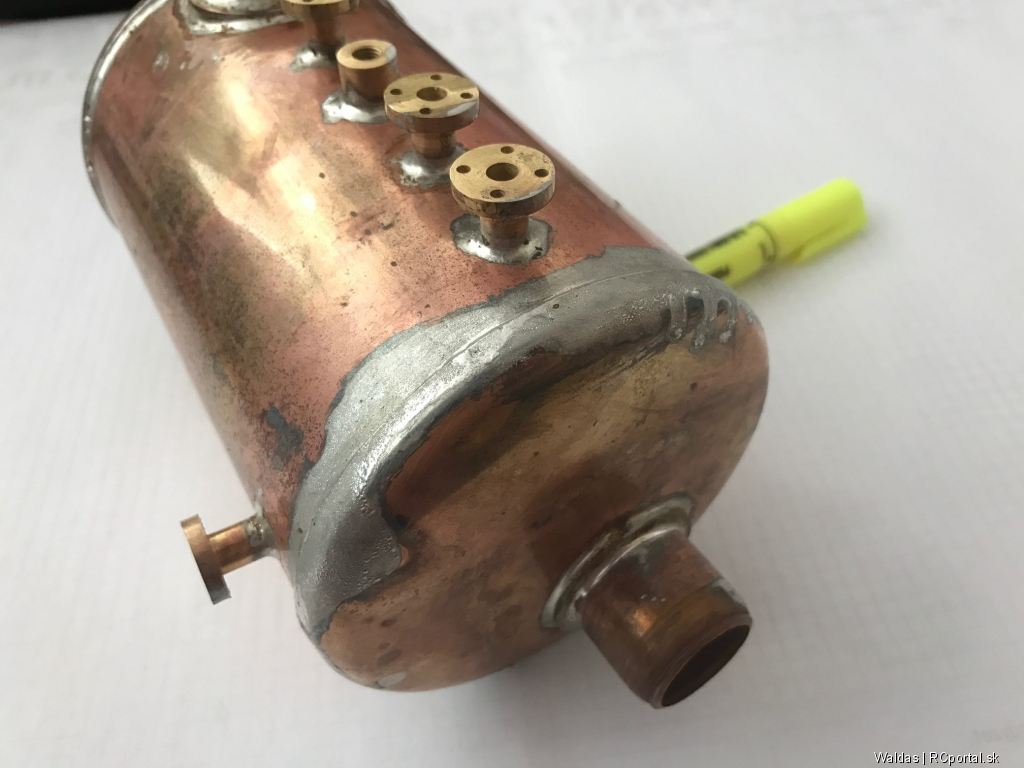

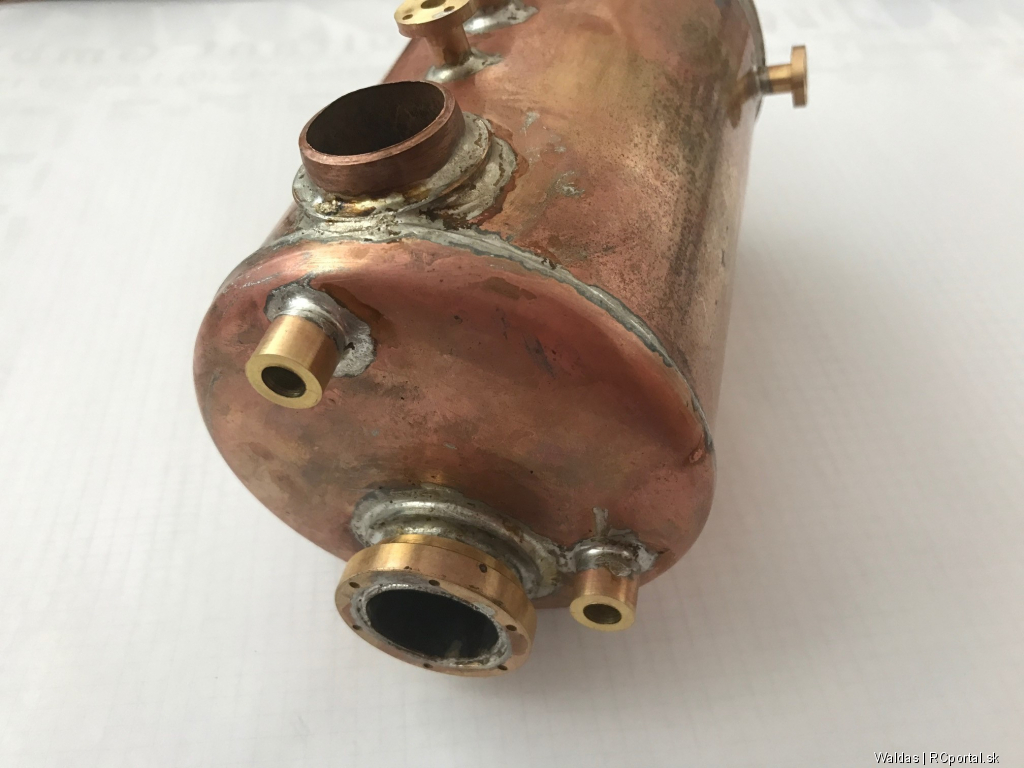

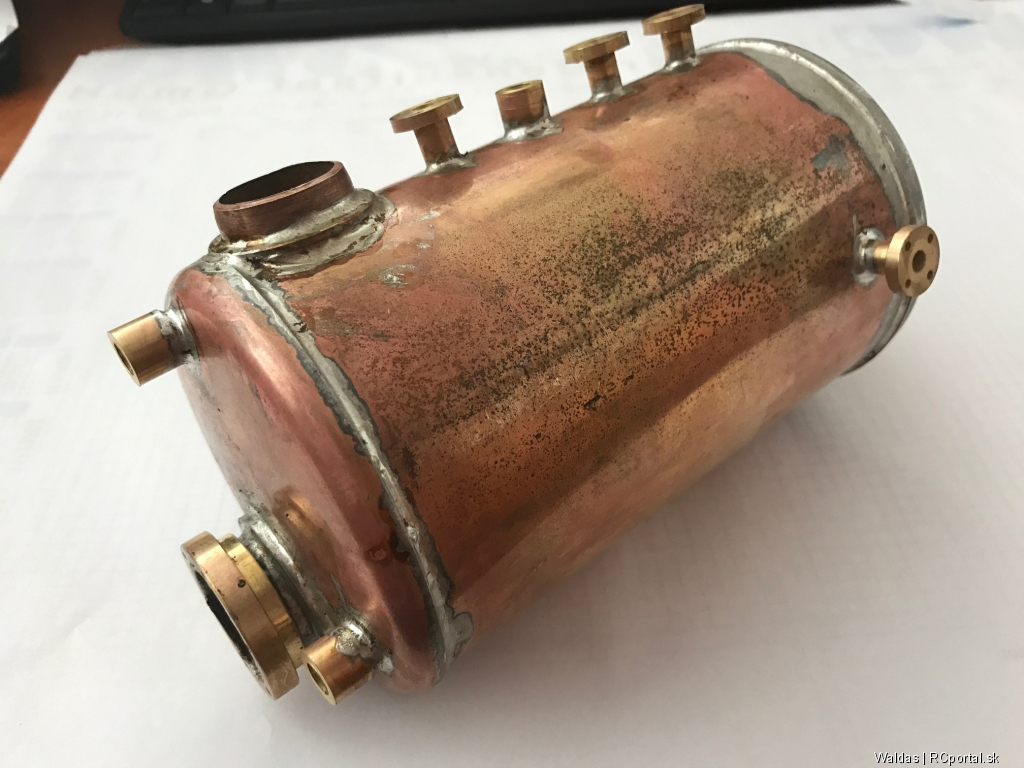

Aleeee Peto, ja tak pekne neletujem striebrom.. mam to vzdy ako ogrcane Kotlik vyzera super, som zvedavy na vykon.. |
Waldas modelár Příspěvků: 680 Moje modely Poslat zprávu |
Chlapi dik. Nezvaral som to ja. Potreboval som to mat na prvykrat poriadne urobene, tak som to dal zaletovat kamaratovi. Vlastne to cele iba kopirujem od Risa. Dufam, ze to bude tento rok plavat |
