QAV250

V poslednej dobe su kvadrokoptery velmi moderne, tak som sa rozhodol, ze aj ja si zlozim jednu a skusim co to je zac. Hracku som nechcel kupovat a tak som hladal som najlacnejsi kit, ktory obsahuje brushless motory a nasiel som toto: http://www.aliexpress.com/store/product/Mini-QAV250-C250-Quadcopter-1806-Motor-BLheli-12A-Esc-cc3d-Flight-Control-5030-Prop-mini/117218_32277129202.html - cena 70EUR, co je super cena na kit.
Kit obsahoval:
Riadiaca jednotka: CC3D
Motory: MT1806 2280kv

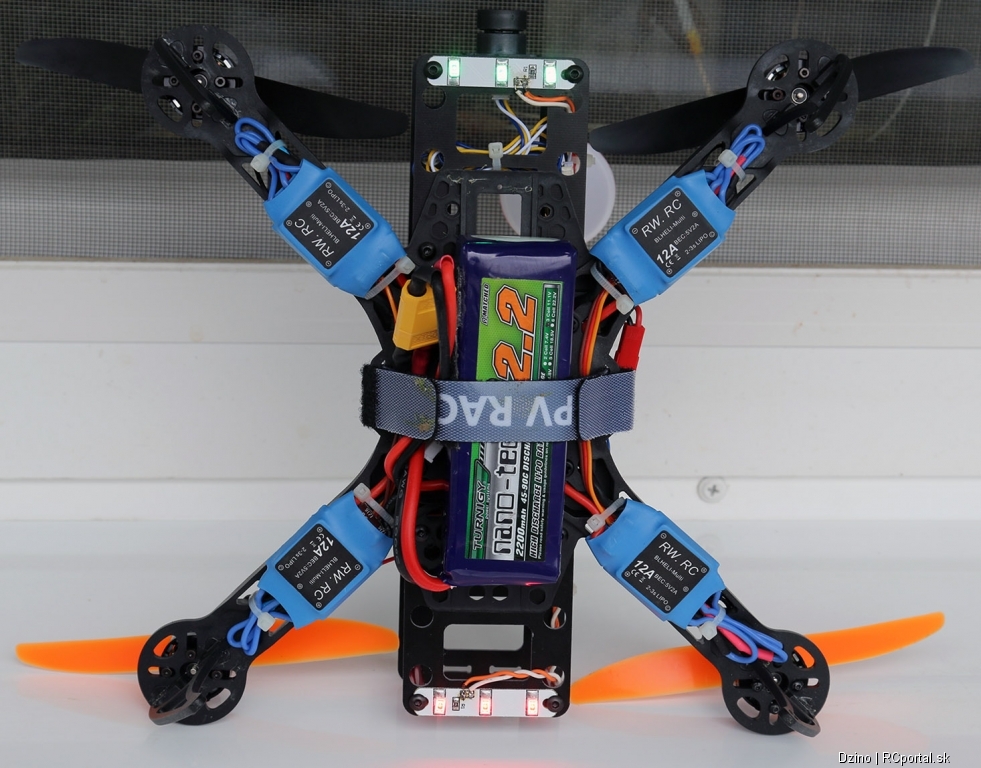

ESC: RW. RC 12A firmware BLHELI
Vrtule: GEMFAN 5030
Frame: KK260
30x30 Distribution board
Konektory: 2mm bulet ESC a XT60

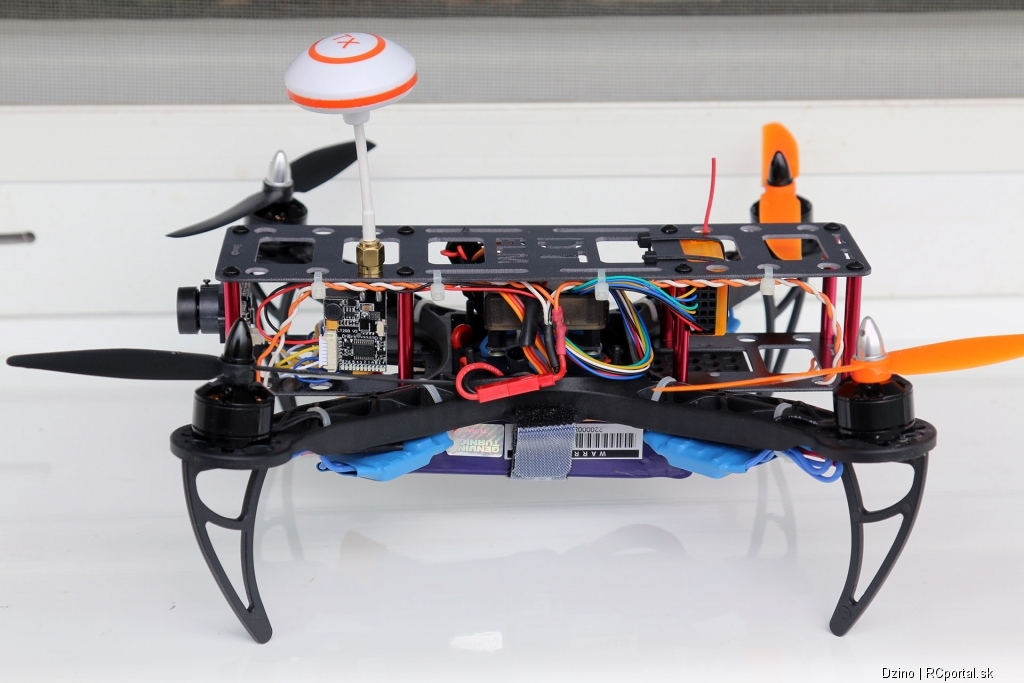

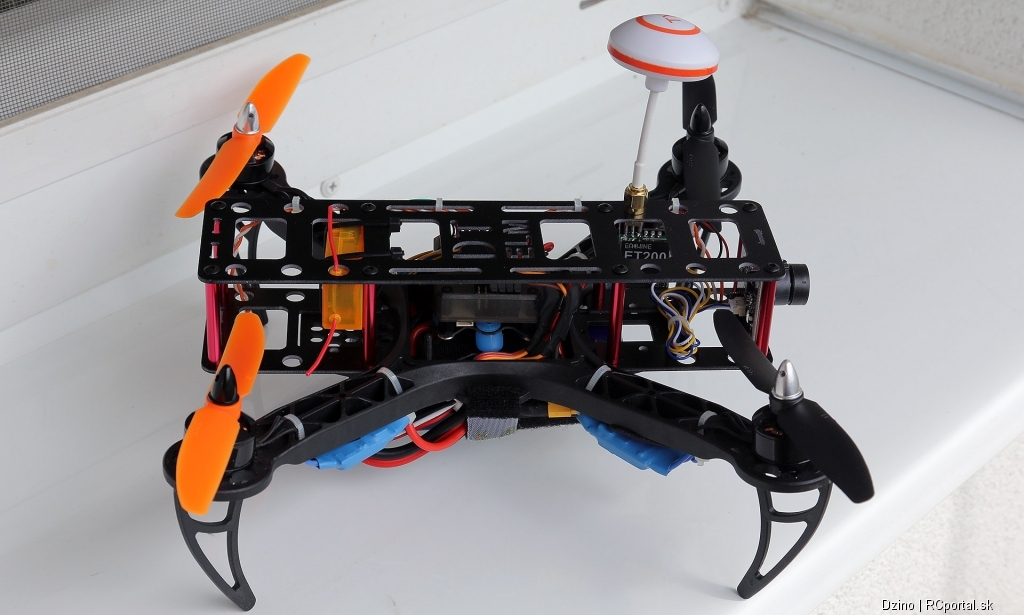

Kit sa v pohode dal zlozit az na to, ze CC3D, ktore dodali ma vystupy smerom hore a tak nebolo mozne namontovat ochrannu klietku. Jednoducho sa to nezmesti. Tak som rovno kupil specialne upevnenie jednotky (http://www.aliexpress.com/store/product/Fiberglass-CC3D-Flight-Controller-Anti-vibration-Plate-Set-Mini-APM-Compatible/117218_32272792131.html) a potom FPV nadstavbu. Cela instalacia prebehla v pohode. Najviac som sa obaval nastavenia jednotky a koeficientov, ale zaciatkom roka OpenPilot vydal novu verziu softu (15.02) a tam uz sa vybrat prednastavene hodnoty pre quadrokoptery (Inital Tuning). Pre tuto kopteru je potrebne vybrat "FPV260 HobbyKing (RACE)". S tymito nastavenie koptera lieta uplne stabilne.

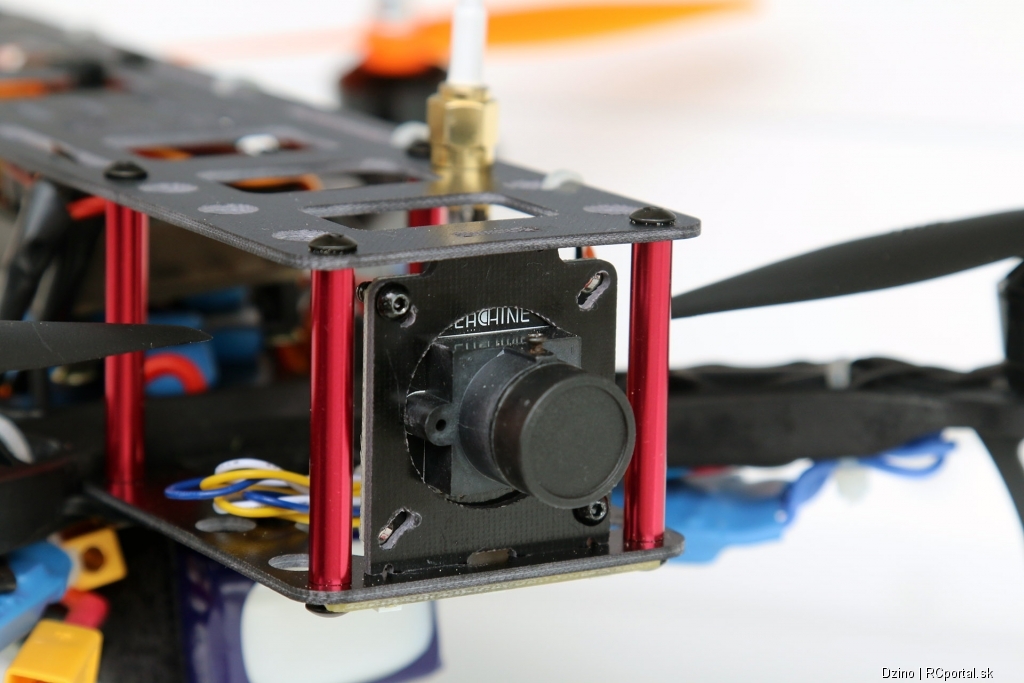

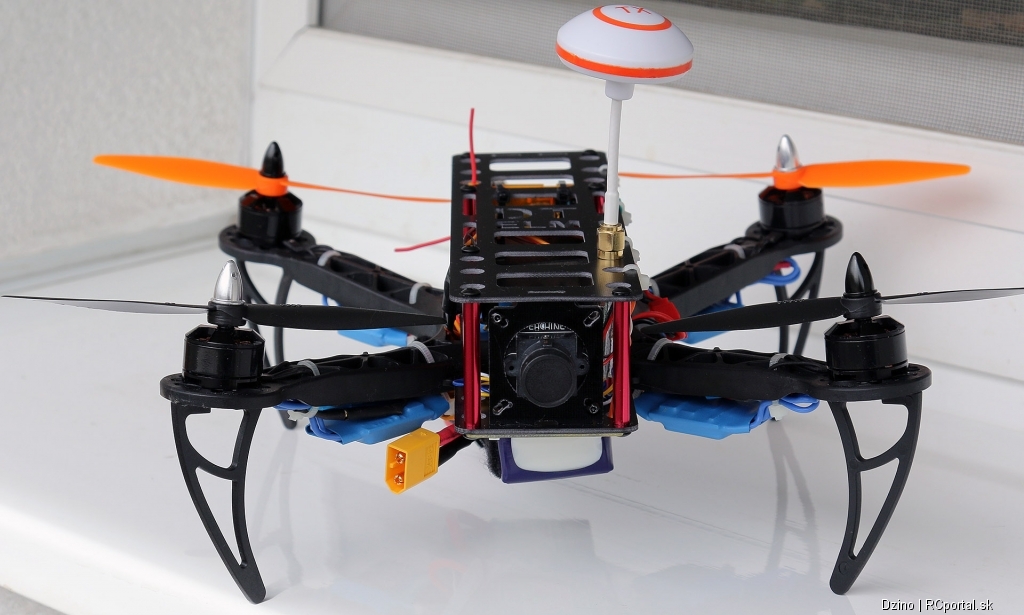

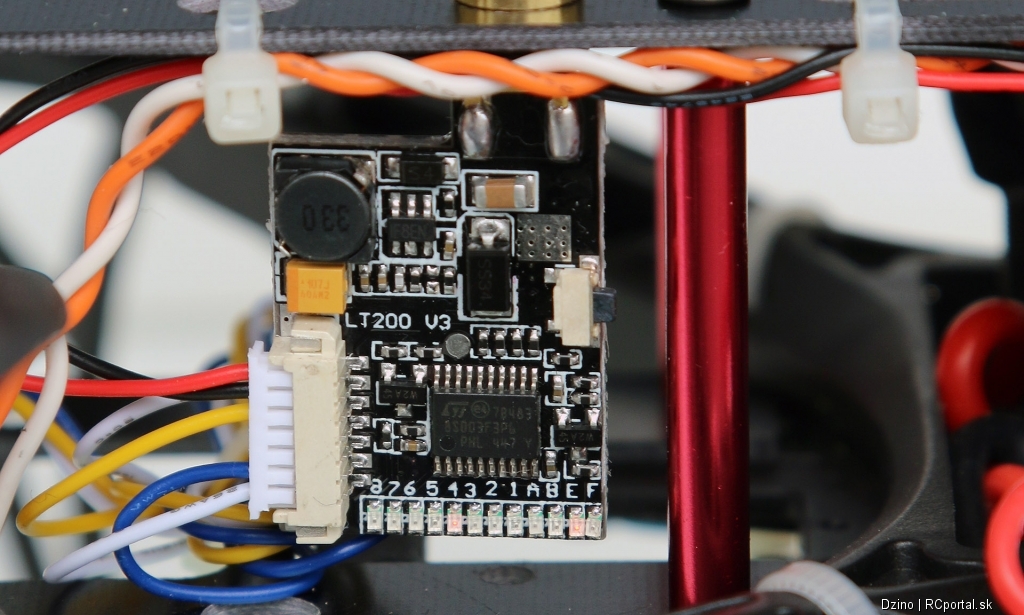

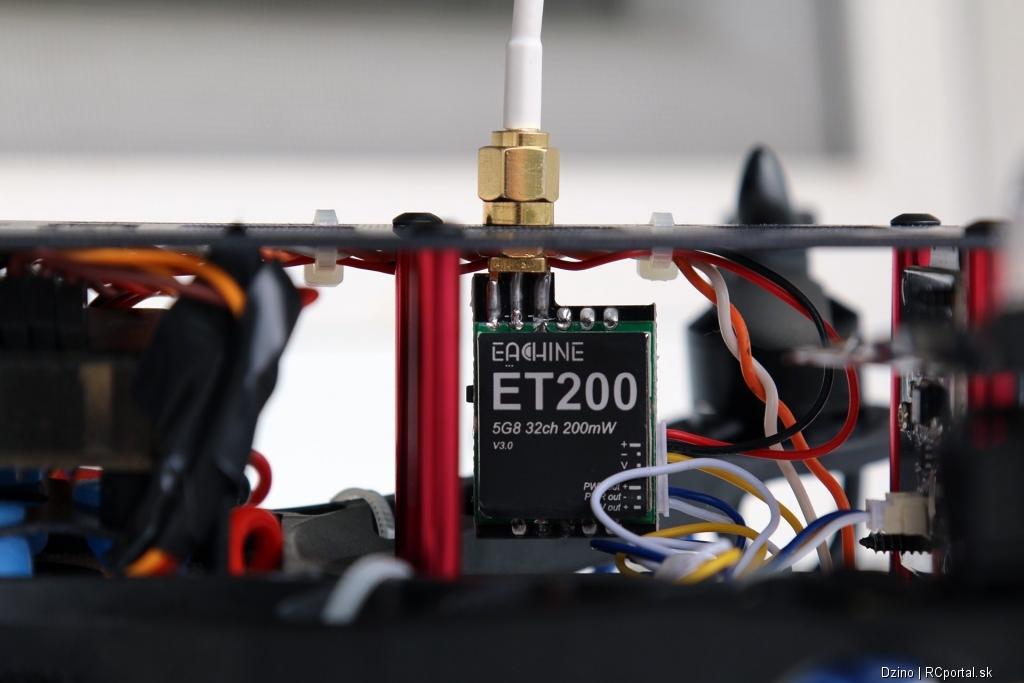

Po case som doplnil aj FPV. Na kopteru som dokupil kit od Eachine 700TVL 1/3 Cmos FPV 148 Degree Camera w/32CH TX 200mW (http://www.banggood.com/Eachine-700TVL-13-Cmos-FPV-160-Degree-Camera-w32CH-Transmission-p-970051.html). Vyhodou je nizka cena a vsetky kable su k tomu. Do otvoru pre kameru sadne uplne bez problemov. Konektor napajania kamery je pripraveny tak, ze sa moze napojit priamo na balancny konektor 3S baterie. Ja som odcvakol a z Power distribution boardu vytiahol JST konektor a na kablik napajania kamery dal tiez JST. Na rovnaky konektor su napojene aj LED svetla (http://www.banggood.com/LED-Decoration-Board-Strip-3S-For-QAV250-Quadcopter-p-951108.html). Takze cela nadstavba sa jednoducho odpojit.
Ako prijimac som pouzil RC832 (http://www.aliexpress.com/item/Boscam-5-8G-5-8GHz-32-Channels-RC832-Receiver-With-A-V-and-power-cables-for/32321320971.html). Na zobrazenie pouzivam Theater Virtual Digital Video Glasses (http://www.banggood.com/Wholesale-Theater-Virtual-Digital-Video-Glasses-For-iPhone-6-6-Smartphone-p-51398.html).
Zatial si na ne zvykam, ale trochu mi vadi, ze nesedia presne na oci a dost vidno popri nich. Ale inak v pohode. Maju male rozlisenie: 320*240 chcelo by to 640x480.

Update 17.5.2015:

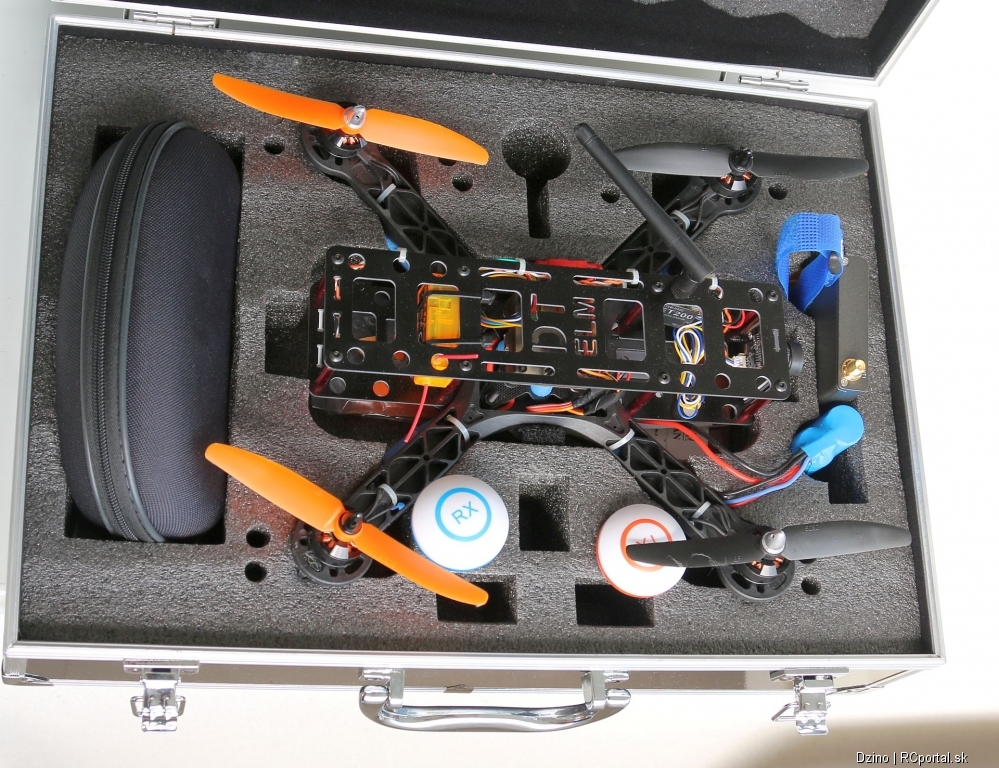

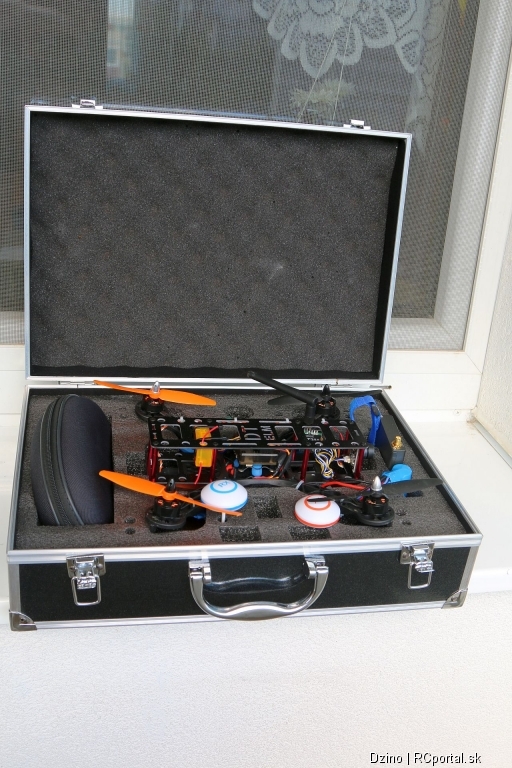

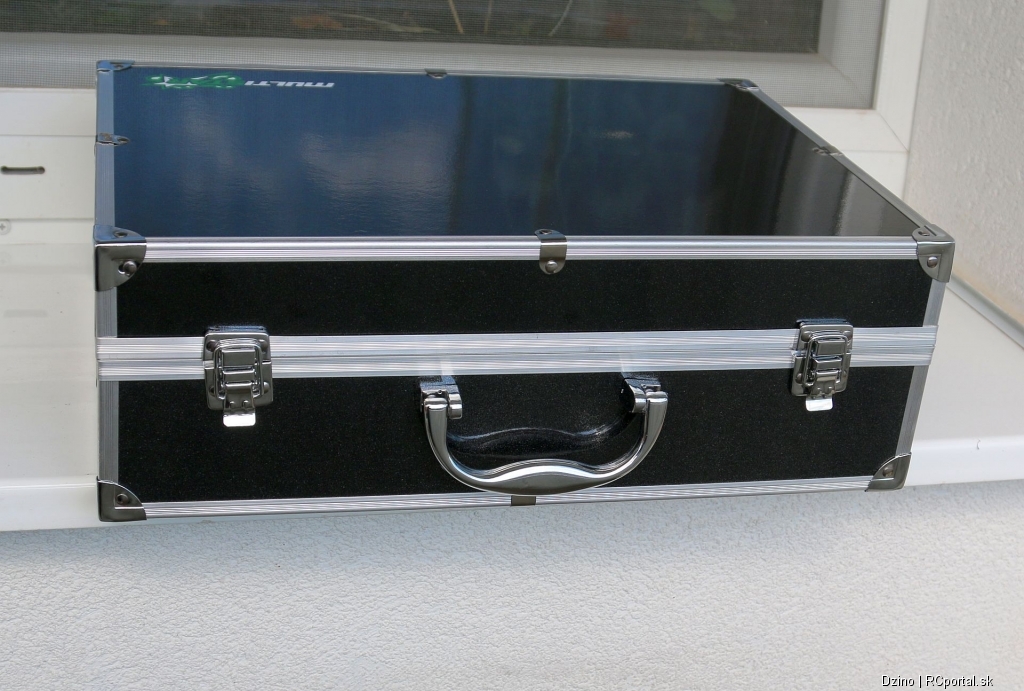

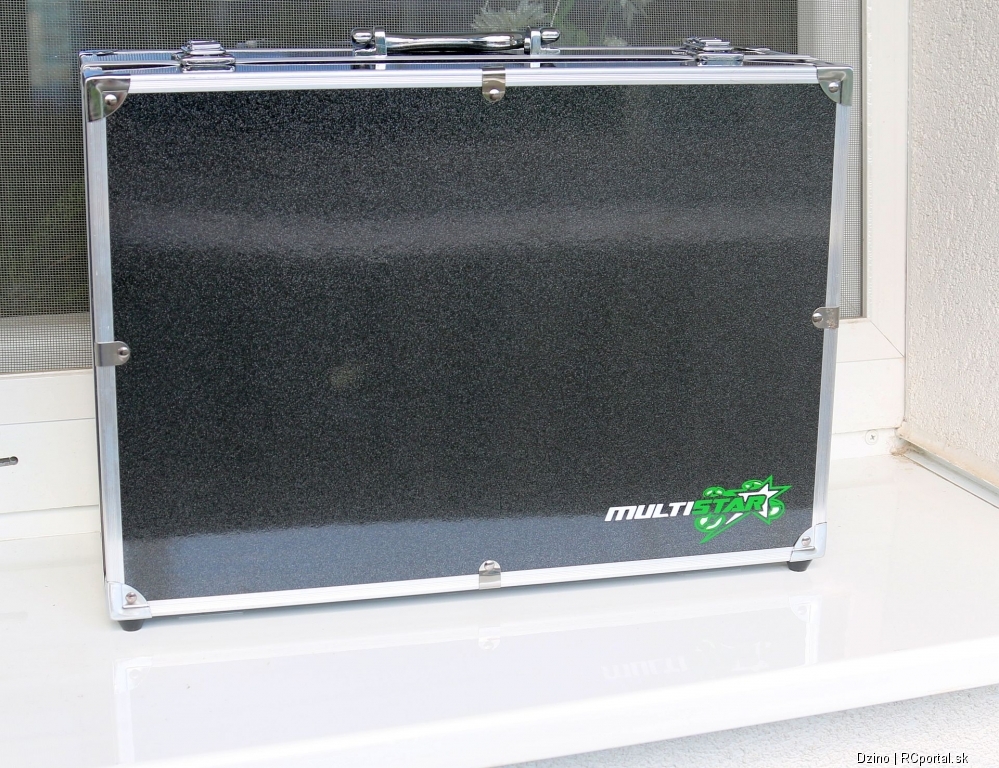

Na HobbyKingu som nasiel za 16,23EUR (https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=72905) case na kopteru. Myslel som, ze budem musiet upravit penu aby sa to voslo, ale sadlo to ako rit na serbel. Zmestia sa tam v pohode aj FPV okuliare, nahradne vrtule, baterie. Perfektna vec - vypada to profesionalne ked to z toho vybalis.
