Technické parametry
| Výrobce: | Rozpětí: | 210 mm | Hmotnost: | 371 g | |
| Kategorie: | Koptéry | Délka: | 0 mm | Materiál: | |
| Motor: | Emax RS2205 2300kV |
Popis

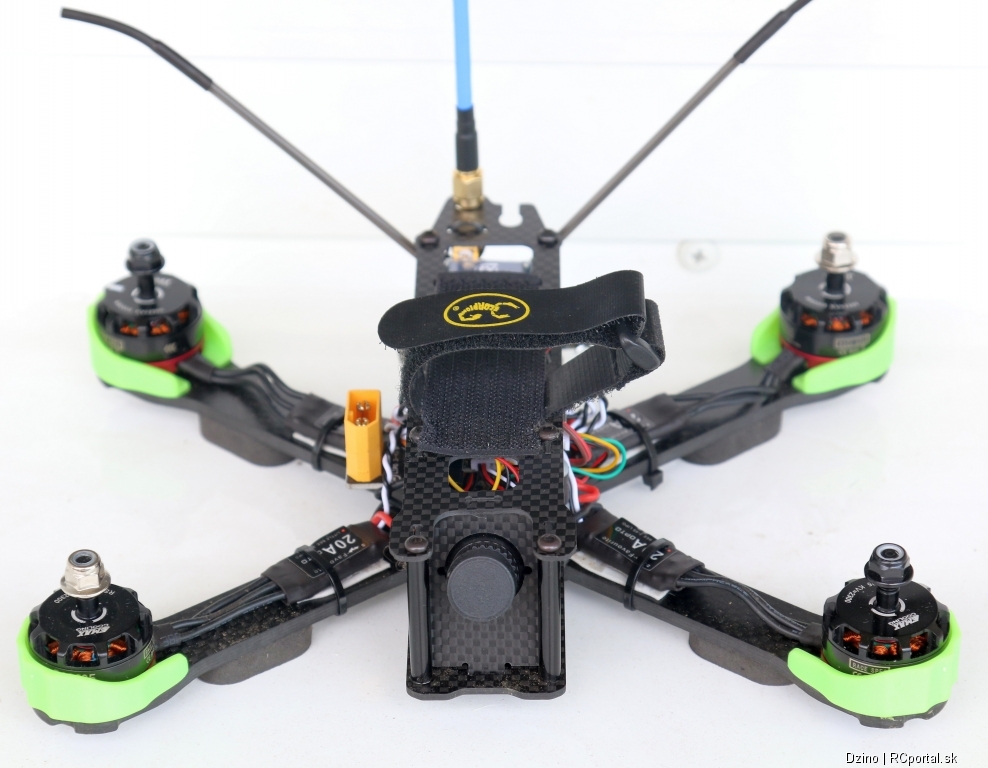

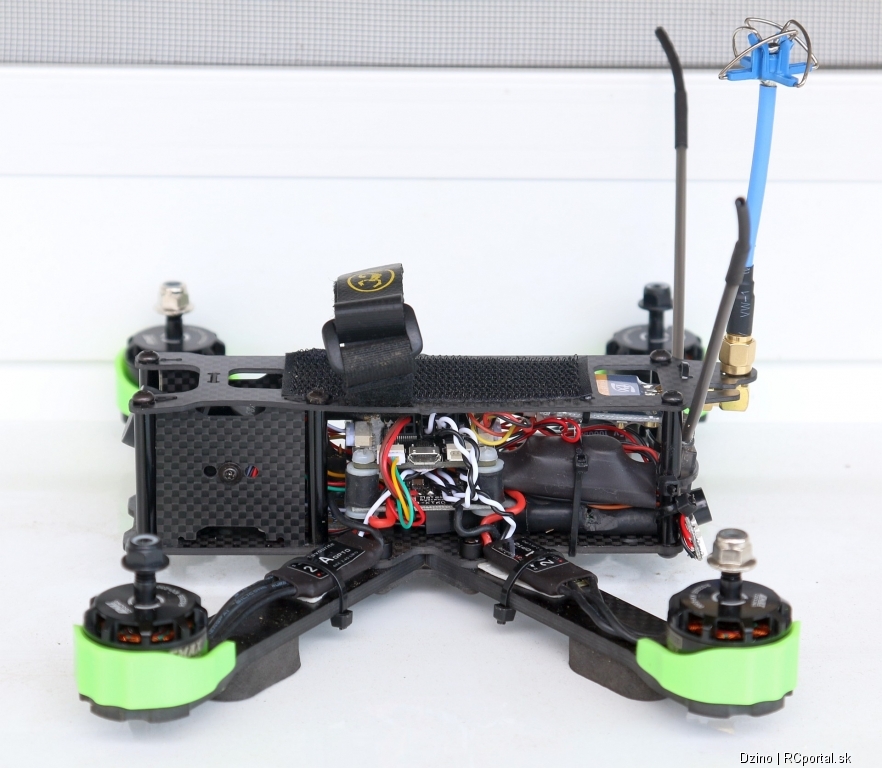

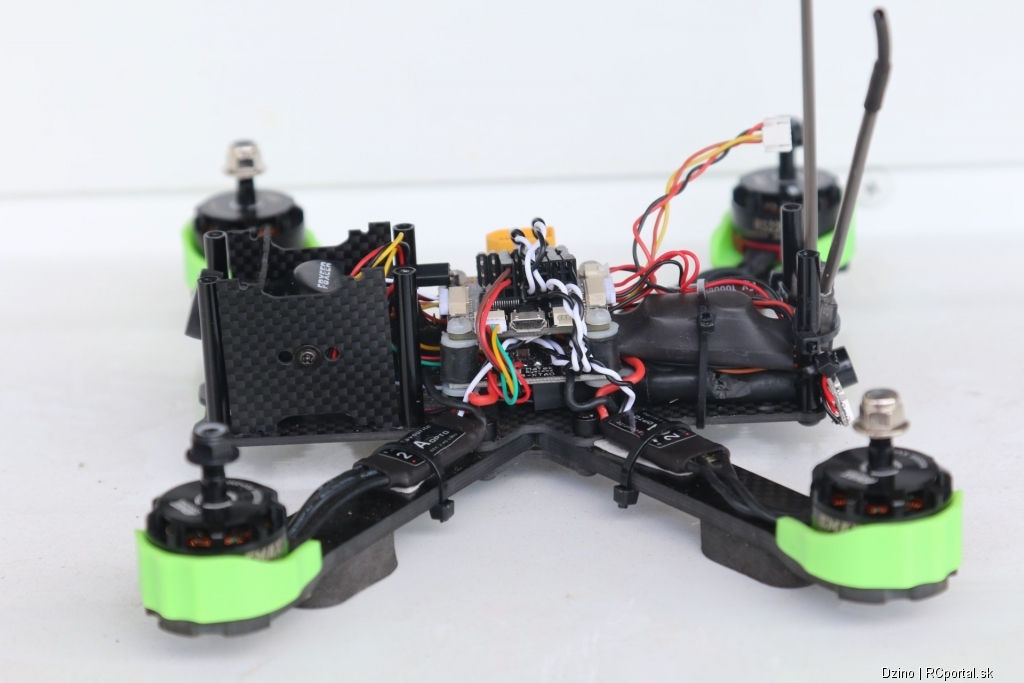

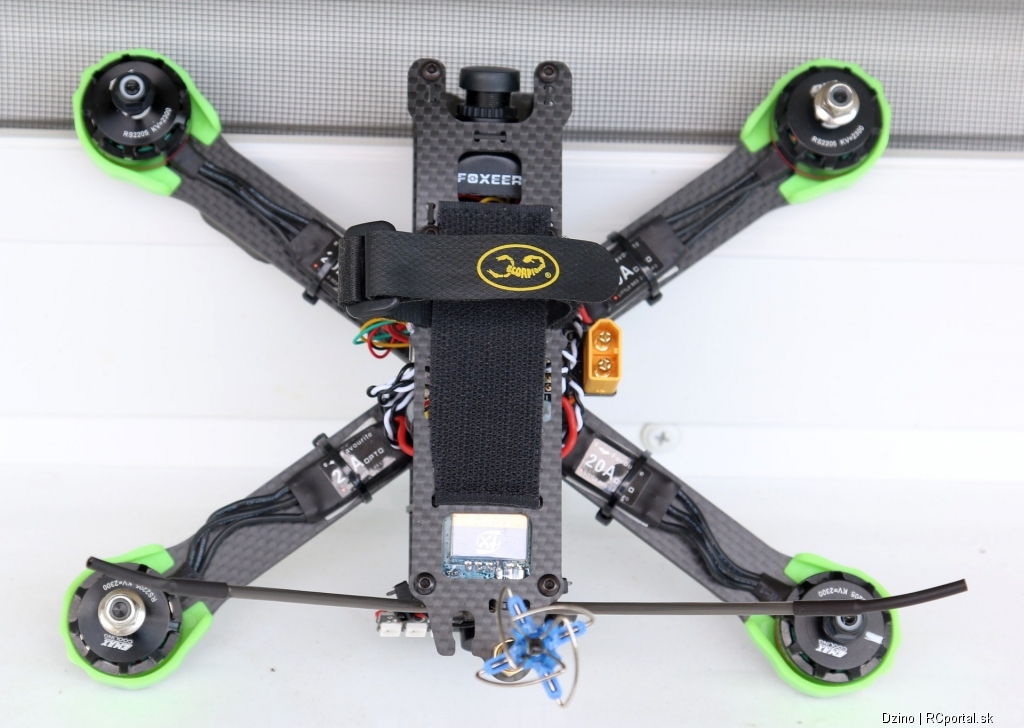

Rám: QAV-R 5" ramená
FC: SP Racing F3 (BetaFlight)
Motory: Emax RS2205 2300kV
Regulátory: LittleBee 20A
PDB: Matek XT60
Kamera: HS1177
OSD: Micro MinimOSD
Video TX: FX795T-2 5.8G Switchable 25mW/200mW 40CH Raceband + Aomway 5.8GHz FPV 4 Leaf Clover Antenna
LC Filter + 1000uF/25V low ESR
RX: OrangeRX 720 v2 S.Bus
Váha bez batérie: 371g

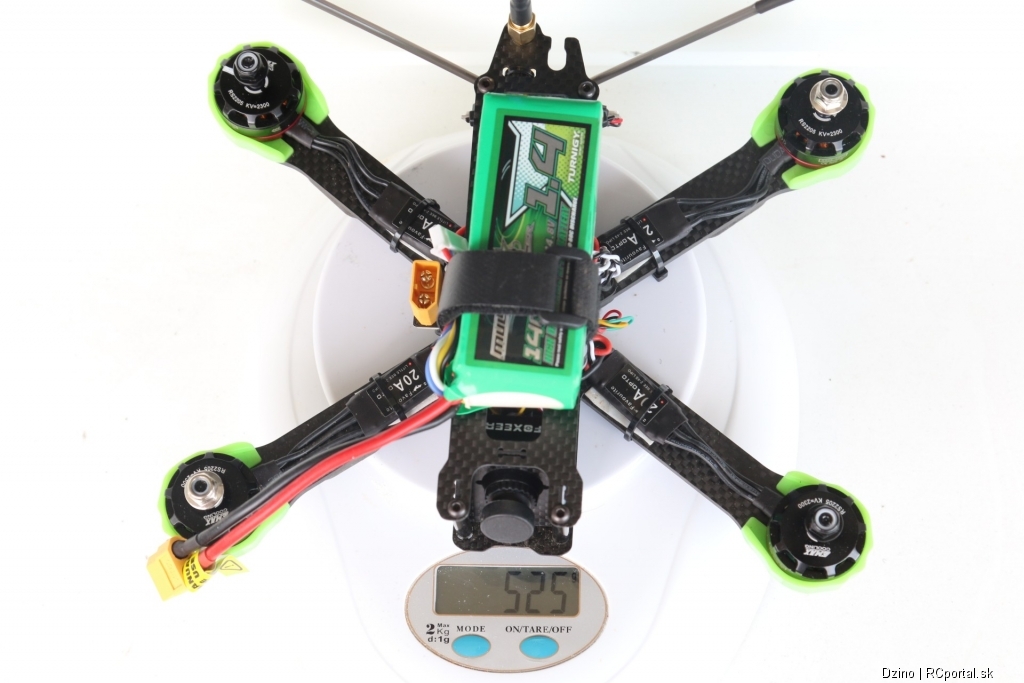

Váha s 4S 1400mAh: 525g
Videjko z jedneho poletovania
odkaz na Youtube
FC: SP Racing F3 (BetaFlight)
Motory: Emax RS2205 2300kV
Regulátory: LittleBee 20A
PDB: Matek XT60
Kamera: HS1177
OSD: Micro MinimOSD
Video TX: FX795T-2 5.8G Switchable 25mW/200mW 40CH Raceband + Aomway 5.8GHz FPV 4 Leaf Clover Antenna
LC Filter + 1000uF/25V low ESR
RX: OrangeRX 720 v2 S.Bus
Váha bez batérie: 371g
Váha s 4S 1400mAh: 525g
Videjko z jedneho poletovania
odkaz na Youtube
ID Modelu: AM7274 | Zobrazeno: 3223 | Přidané: 6. 8. 2016 o 22:43 | Autor: Dzino

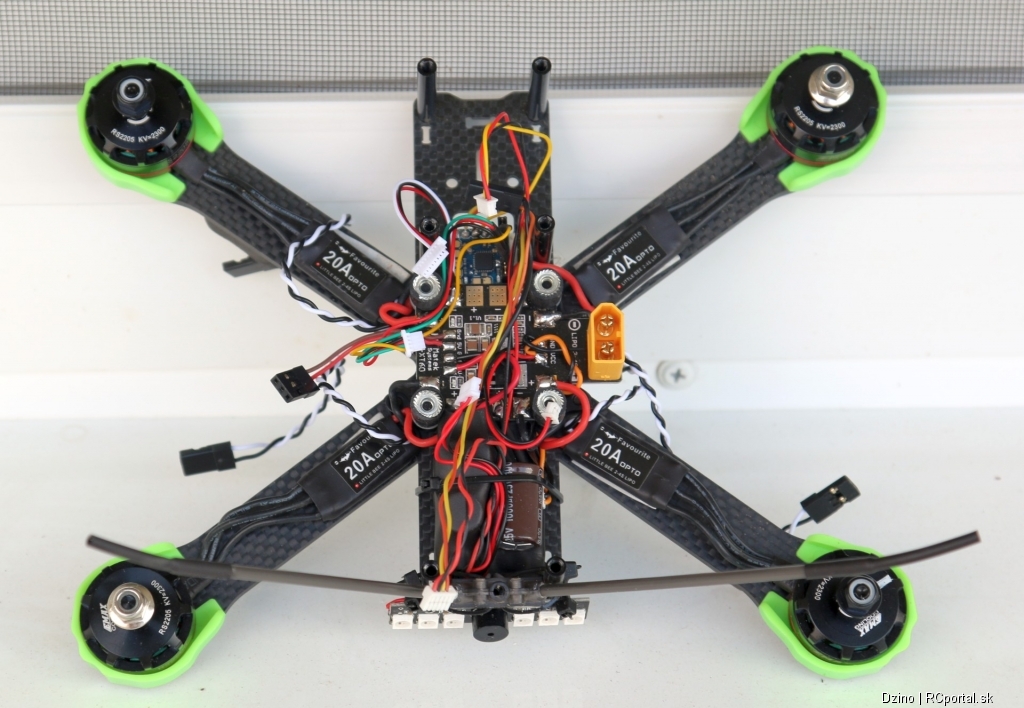

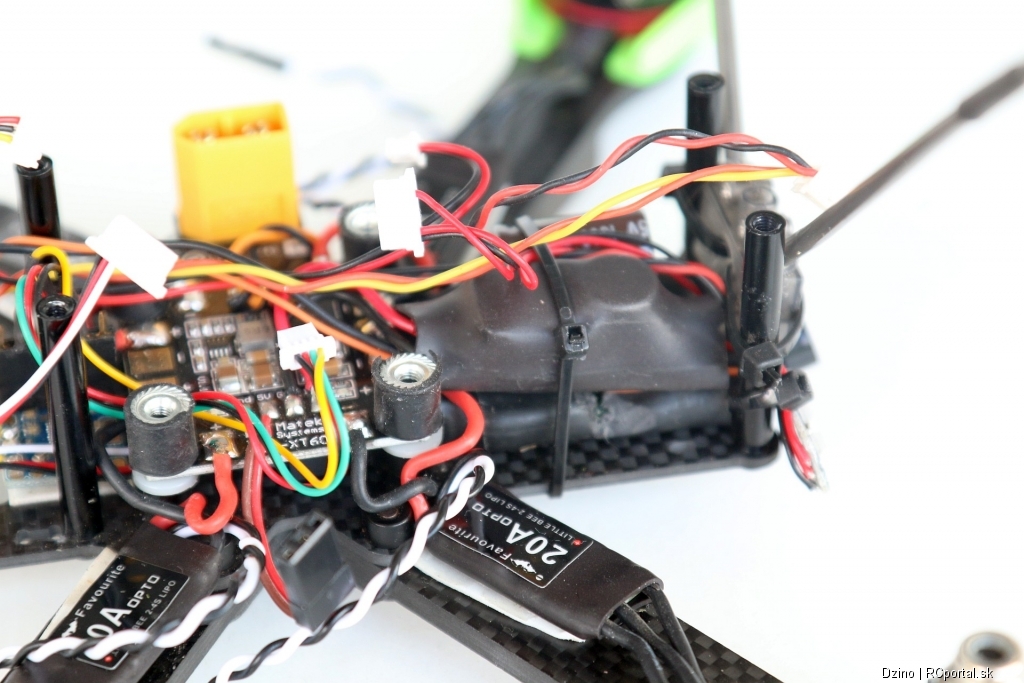

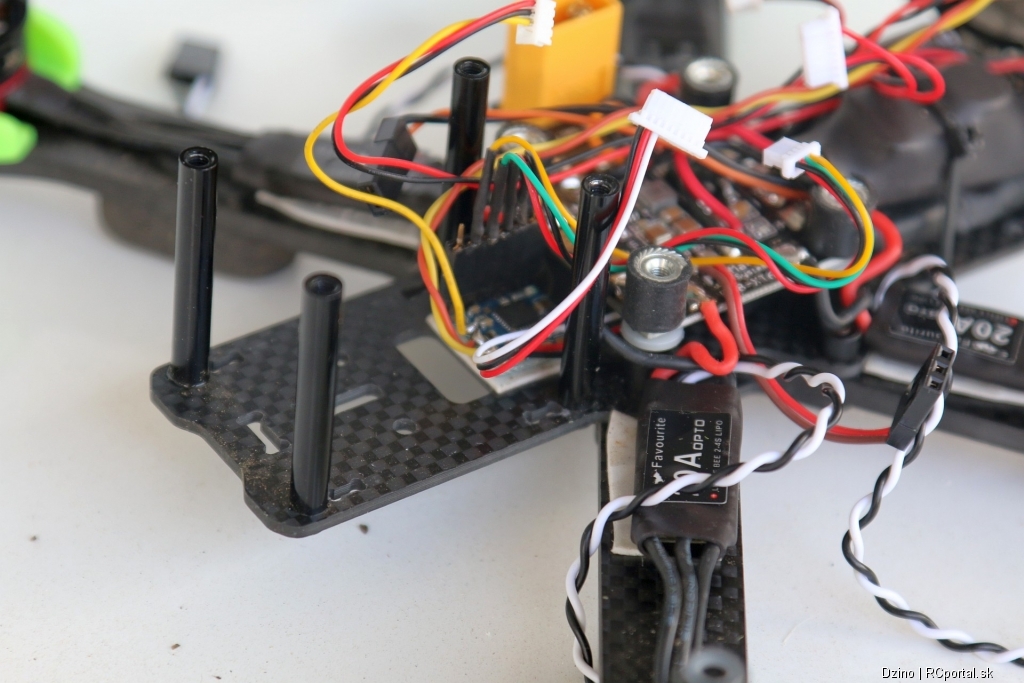

Napojenie PDB. Matek XT60 ma…
Prijímač Orange RX720 v 2…
Kondenzátor 1000uF/25V low…
Micro MinimOSD je pred…

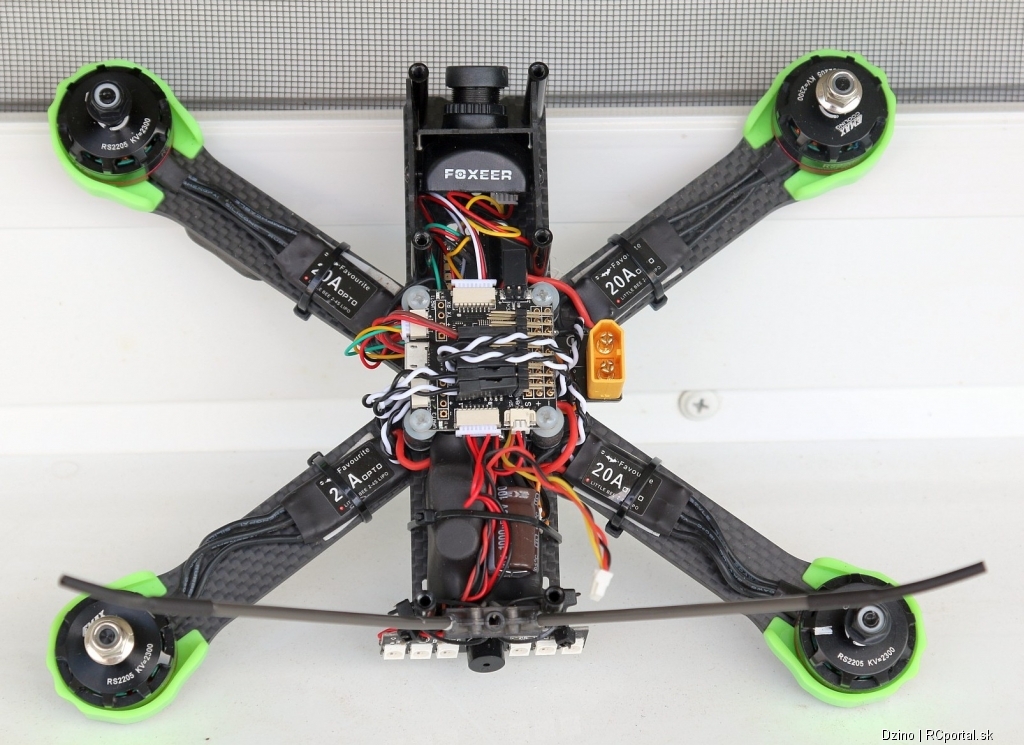

SP Racing F3 je otočená o…

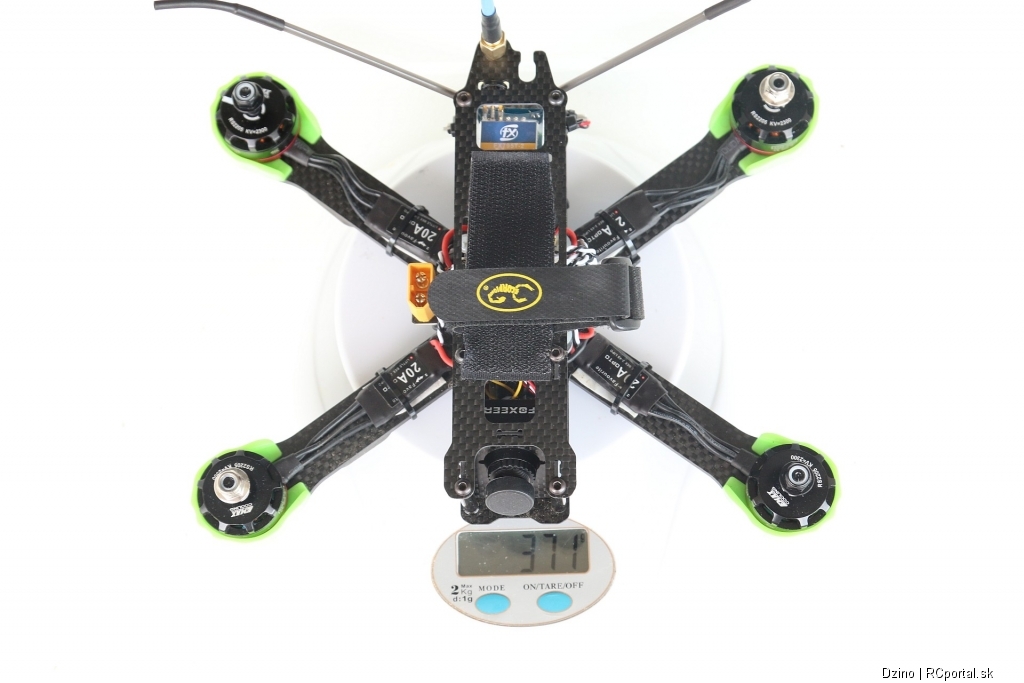

Váha bez…
Váha s…
| Autor | Zpráva |
|
jojak modelár
Příspěvků: 78 Moje modely Poslat zprávu |
pekna masinka, kazde miesto vyuzite naplno |
|
Dzino modelár
Příspěvků: 352 Moje modely Poslat zprávu |
Dakujem  Rozhodoval som sa medzi REPTILE-Martian III a QAV-R, ale prave kvoli miestu som sa rozhodol pre QAV-R. Napratat vsetko do Martian III by bol maly zazrak. Takto mi to relativne pekne sadlo. |
|
Jameson modelár
Příspěvků: 221 Moje modely Poslat zprávu |
Mám veľmi podobnú konfiguráciu, len v inom ráme (GePRC 210), keď to rozhulákaš, nevypadáva ti obraz? Mne Matek OSD neutiahol. Trtošil som sa s tým mesiac, kým som to odladil, teraz to už lieta ako bábika. |
|
Dzino modelár
Příspěvků: 352 Moje modely Poslat zprávu |
Musim poklopat na drevo, ze to funguje ako hodinky. Inak obraz moze vypadavat kvoli ruseniu z ESC. Hlavne tie LittleBee dost rusia obraz. Na znizenie rusenia tam mam 1000uF/25V LowESR: http://www.gme.sk/ce-1000u-25vit-cap-gl-13x25-rm5-p123-441 Ked ESC brzdi motory (Active Damping), tak ESC moze v spickach pustit spatne aj 25V naspat do PDB. Ten kondenzator znizi tieto vykyvy. Taktiez video TX mam napojeny cez LC filter: http://www.banggood.com/L-C-Power-Filter-2A-RTF-LC-FILTER-3AMP-2-4S-LC-Module-Lllustrated-Eliminate-Moire-Video-Signal-Filtering-p-1021460.html LC filter tiez odrusi nieco z toho. Ten Matek dava 5V/2A a MinimOSD berie 100mA, takze PDB je daaaaaleko predimeznovane aby dal potrebny prud. Podla mna rusenie z ESC odpalilo regulator v PDB. Ja navyze pouzivam 5V z COM portu na SPRacing F3 Mozem uploadnut video aky obraz mam. Ako neuvidis na nom ziadne super obraty, ale na ukazku by to malo stacit. |
|
Jameson modelár
Příspěvků: 221 Moje modely Poslat zprávu |
Nešlo o rušenie obrazu, s tým mám skúsenosti. Filter tam mám kvalitný, Mickey od Flytronu. No pri prudkých obratoch a nadmernej záťaži ten Matek neutiahol poriadne stabilné napájanie a OSD sa resetovalo. Pridal som kondenzátor, nepomohlo. Už som sa to chystal rozšliapať, keď mi napadlo, že ten video vysielač má 5V výstup. Tak som ho zneužil na napájanie OSD. Odvtedy fičí ako hodinky. |
|
Dzino modelár
Příspěvků: 352 Moje modely Poslat zprávu |
Hmmm, mne to nastastie fungovalo na prve zapojenie. Mal si OSD dobre uzemnene? Ten Matek dava 2A, cize to ma byt dost na napajanie. Ja som mal MinimOSD aj v ZMR250 a nikdy nebolo treba tahat zvlast 5V Ja mam obraz zhruba taktyto: odkaz na Youtube |
|
Fv-70 modelár
Příspěvků: 16 Moje modely Poslat zprávu |
Perfektný stroj a parádne video. |
