Technické parametry
| Výrobce: | vlastný návrh | Rozpětí: | 2360 mm | Hmotnost: | 7900 g |
| Kategorie: | Lietadla - benzinové | Délka: | 2200 mm | Materiál: | topoľová preglejka, balza |
| Motor: | DLA 56 |
Popis

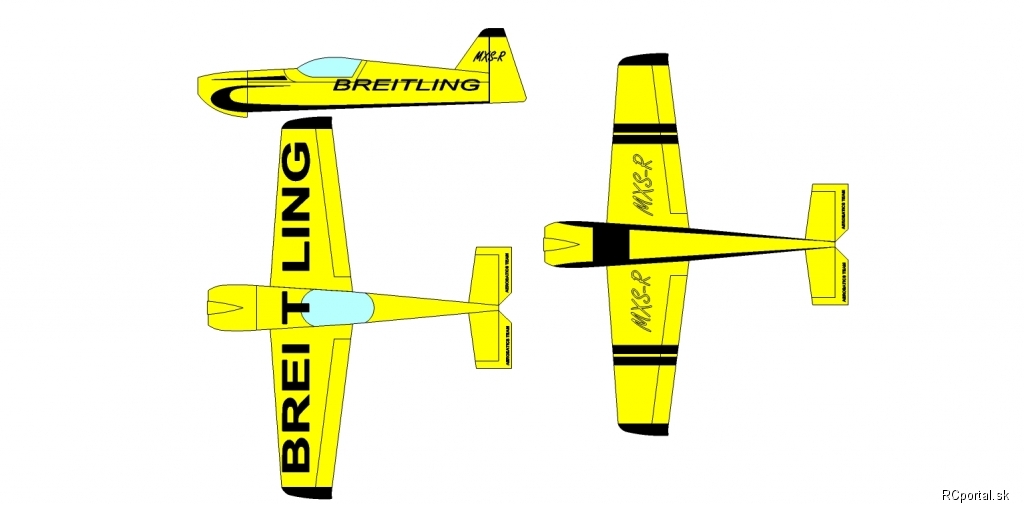

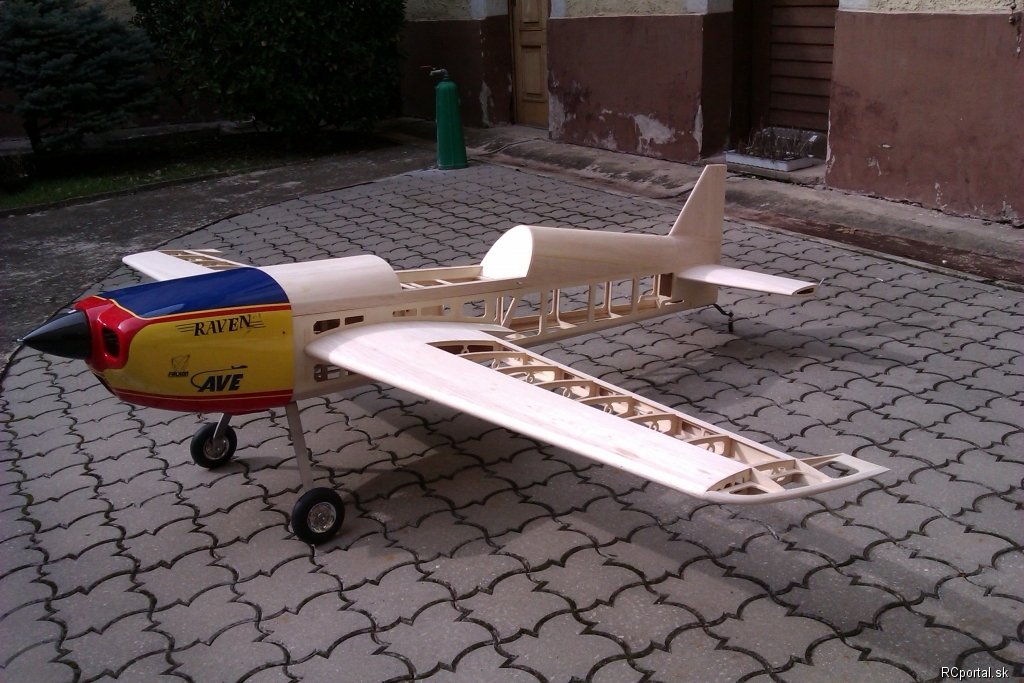

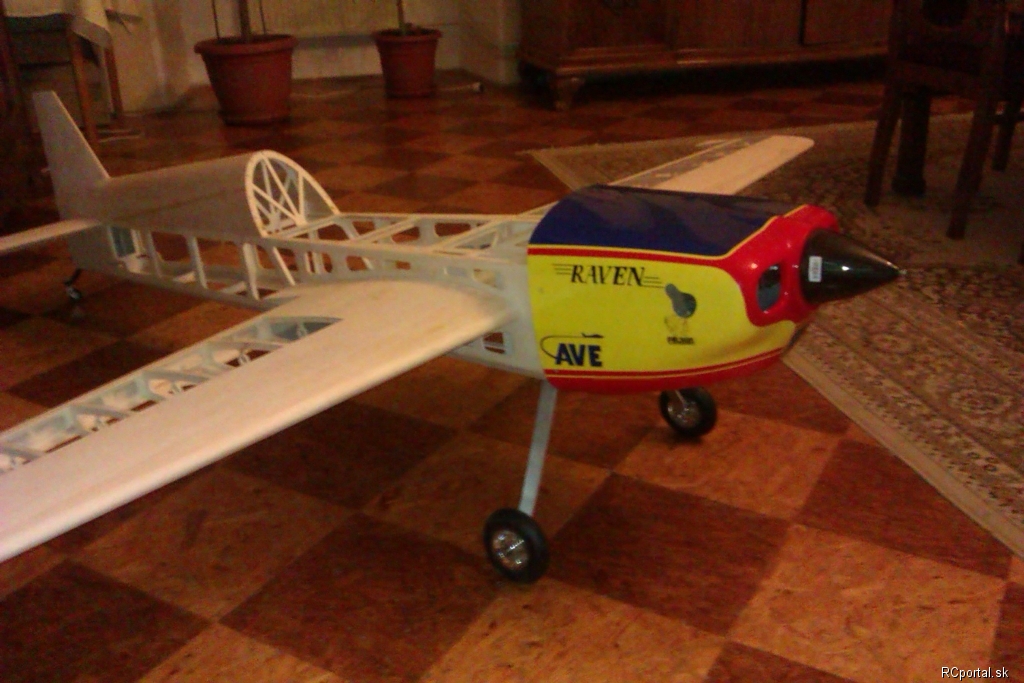

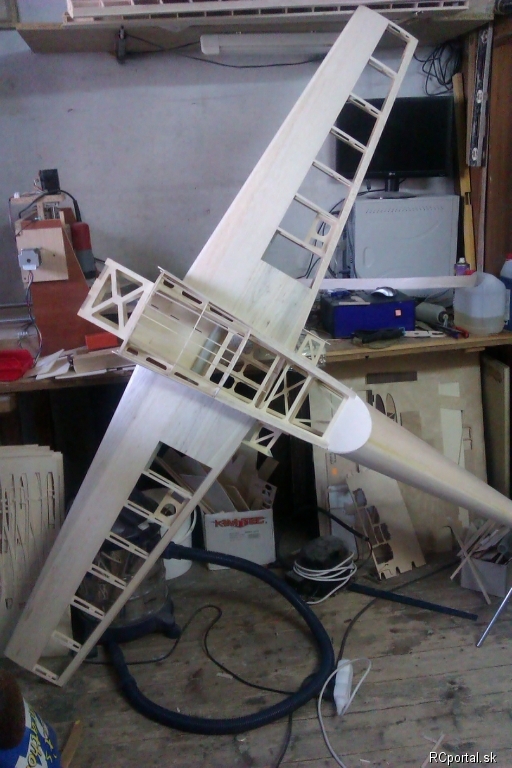

Pôvodne to mala byť polomaketa stroja lietajúceho RedBull Air Race, ale pritrafila sa hotová vylisovaná kabína z Extry a motorový kryt z Ravenu, takže vznikol akýsi hybrid a meno zostalo.

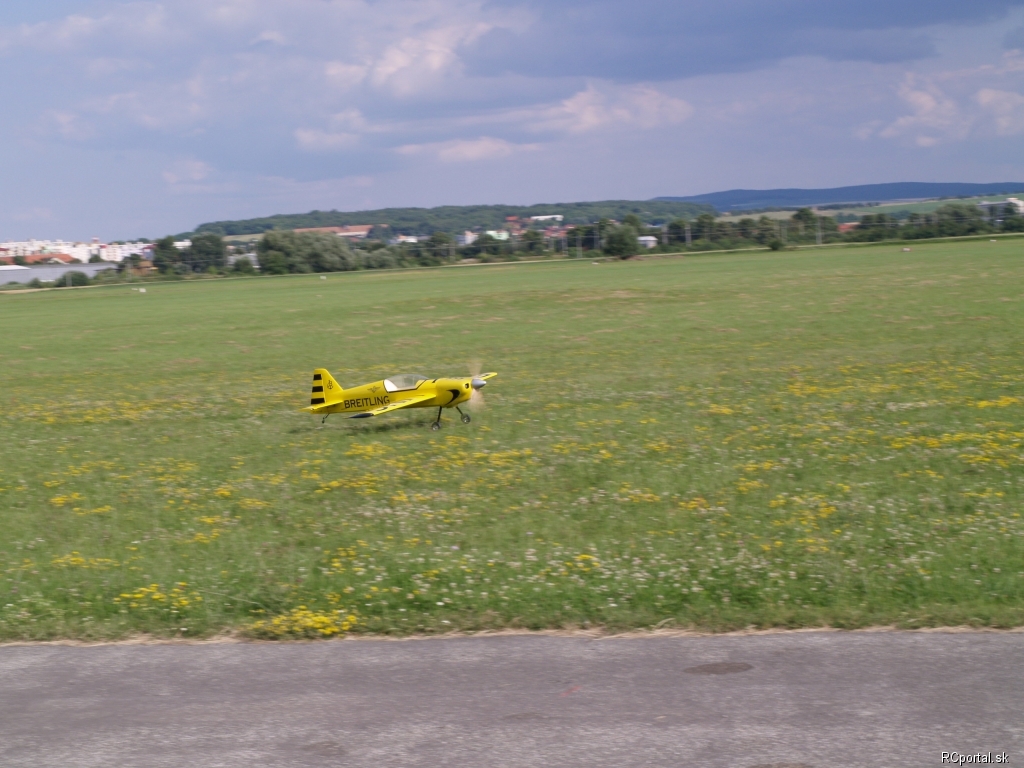

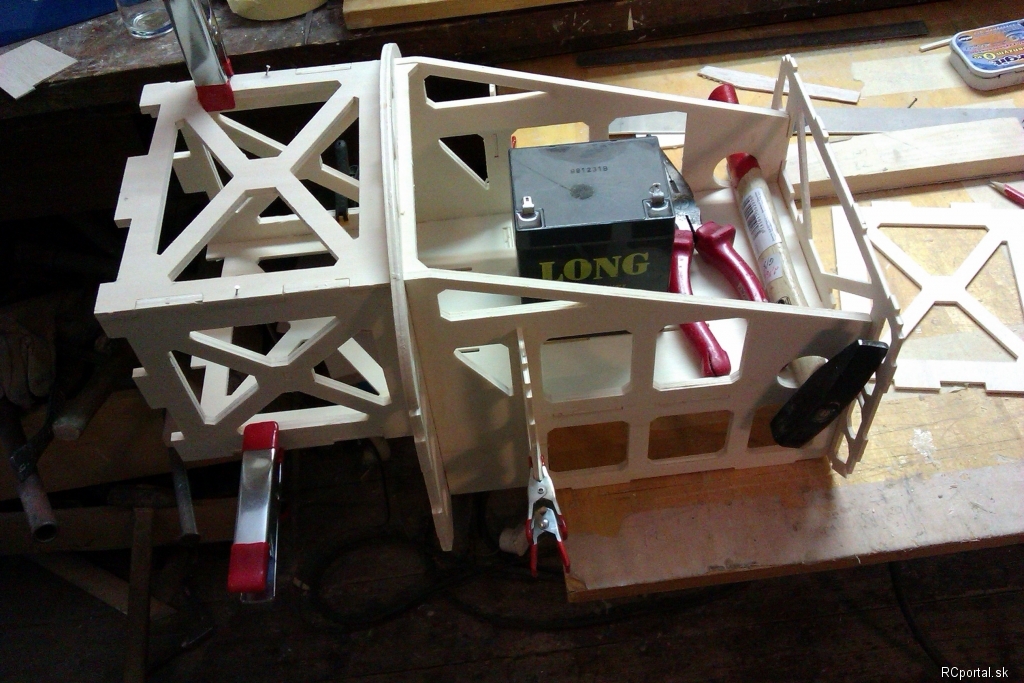

Elektrické rozvody sú na 7,4V (2Lipol), prijímač Jeti Duplex R10, magnetický Jeti Switch, 7x servo Power HD1218TH (2x výškovka, 2x krídelká, 1x smerovka, plyn, sytič). Zálet prebehol 13.7. 2013
Elektrické rozvody sú na 7,4V (2Lipol), prijímač Jeti Duplex R10, magnetický Jeti Switch, 7x servo Power HD1218TH (2x výškovka, 2x krídelká, 1x smerovka, plyn, sytič). Zálet prebehol 13.7. 2013
ID Modelu: AM3813 | Zobrazeno: 3142 | Přidané: 7. 1. 2014 o 11:03 | Autor: Smith
| Autor | Zpráva |
|
jozinko modelár
Příspěvků: 238 Moje modely Poslat zprávu |
Velmi pekna stavba a pekný model .Pozeram že si diely frezuješ sam mohol by si popisat bližšie tu frezku iste by to zaujimalo viac ludí. Dík a držim palce . |
|
Smith modelár
Příspěvků: 21 Moje modely Poslat zprávu |

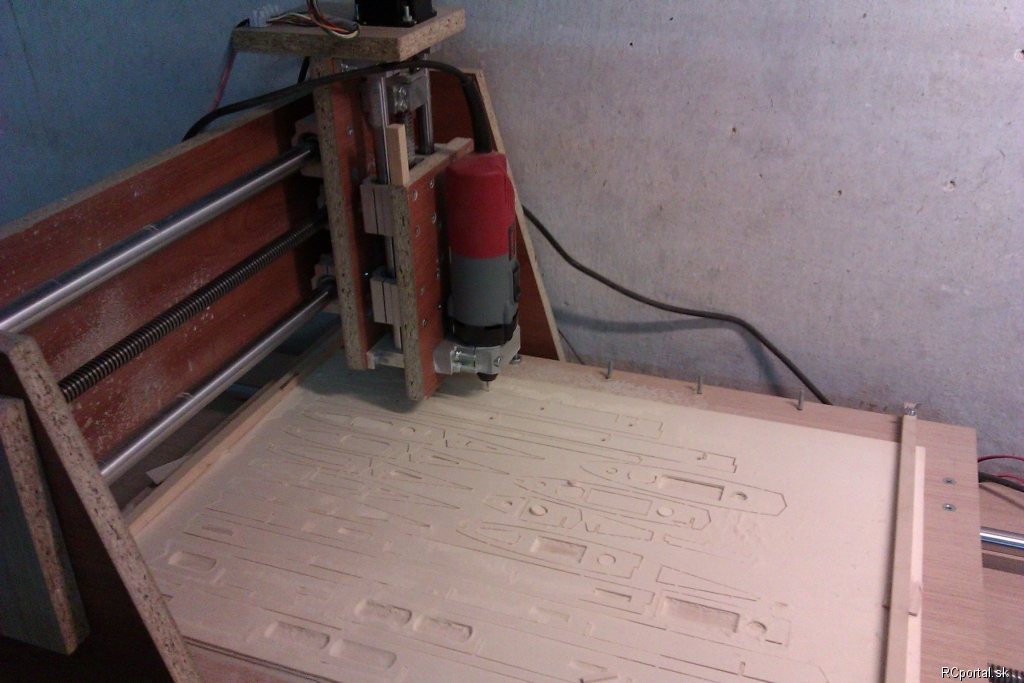

 Fréza je vlastnej výroby z lamino dosiek 20mm , ktoré mi narezal môj známy, podľa môjho návrhu. Vedenie osí X a Y je z 20mm nepodoprenej tyče, Z zo 16mm, posun trapézovou tyčou 16 mm. Motory sú Nema 23 2,8Nm na X a Y, na Z 1,3Nm. Motory sú riadené kontrolerom H2 z cnc.eu. Vreteno je Kress FM 530. Portál je pevný, pohybuje sa pod ním doska s pripnutým materiálom. Pracovná plocha je 600*400mm, pracujem s frézami 1,2 mm, rýchlosť posuvu 450 mm/min - to je tak horná hranica. V čase, keď som staval frézku, nechcel som investovať do podoprených tyčí, ďalšieho motora a trapézu, pretože som to bral iba ako pokus. Dnes vidím, že by to na osi X chcelo aspoň 1000mm |
