Technické parametry
Výrobce: custom jets Rozpětí: 2400 mm Hmotnost: 8000 g
Kategorie: Lietadla - turbíny, EDF Délka: 2000 mm Materiál: balza, překližka, eps, laminát
Motor: edf 90 jetfan Het řada 700
Popis

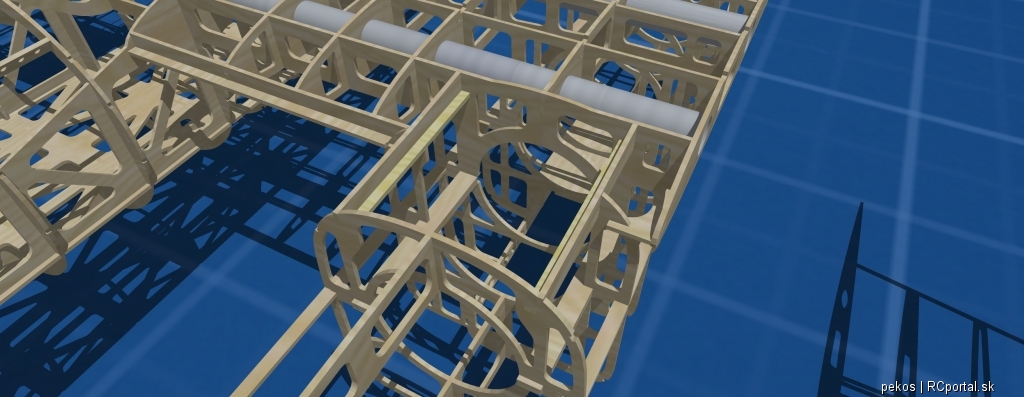

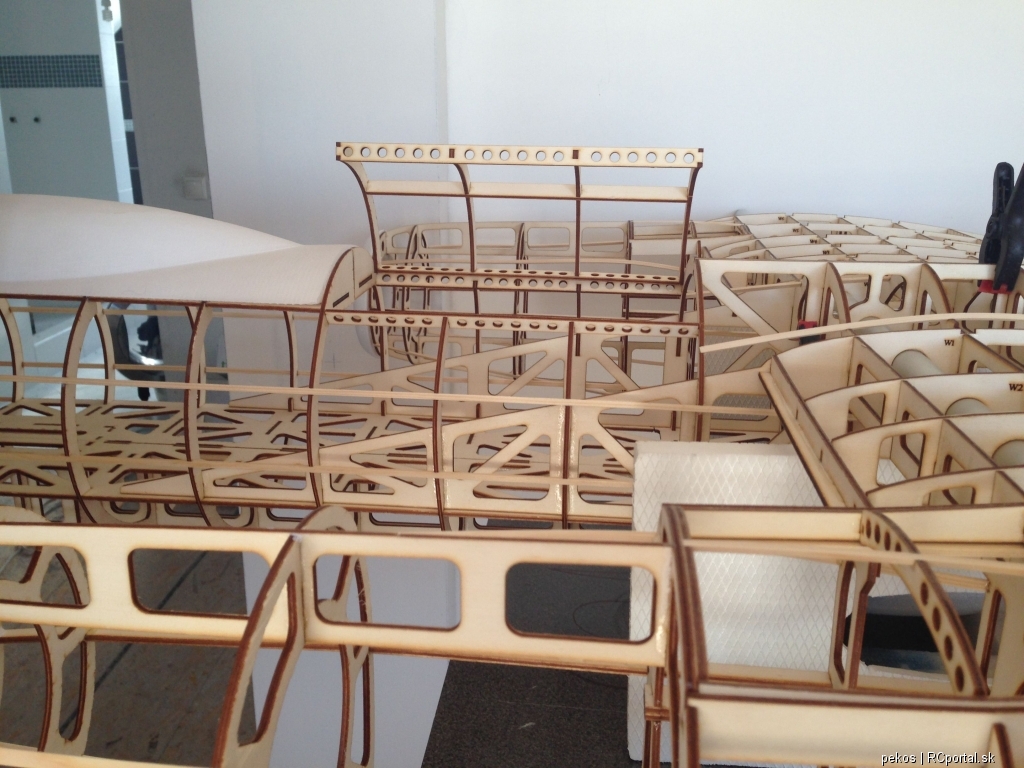

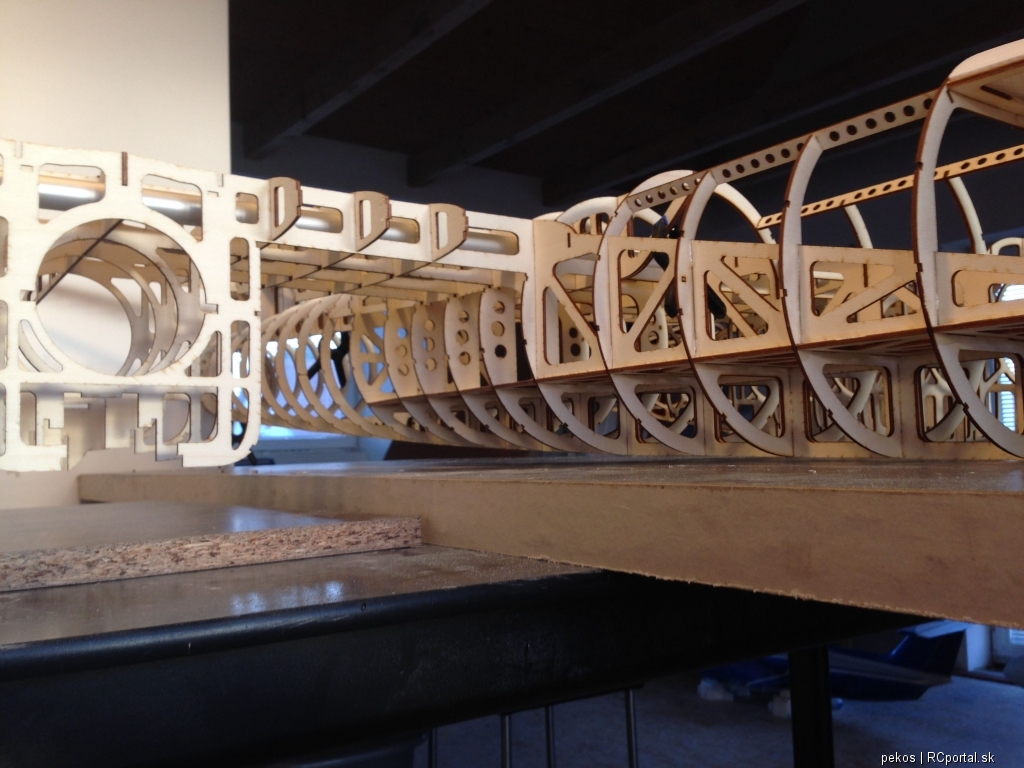

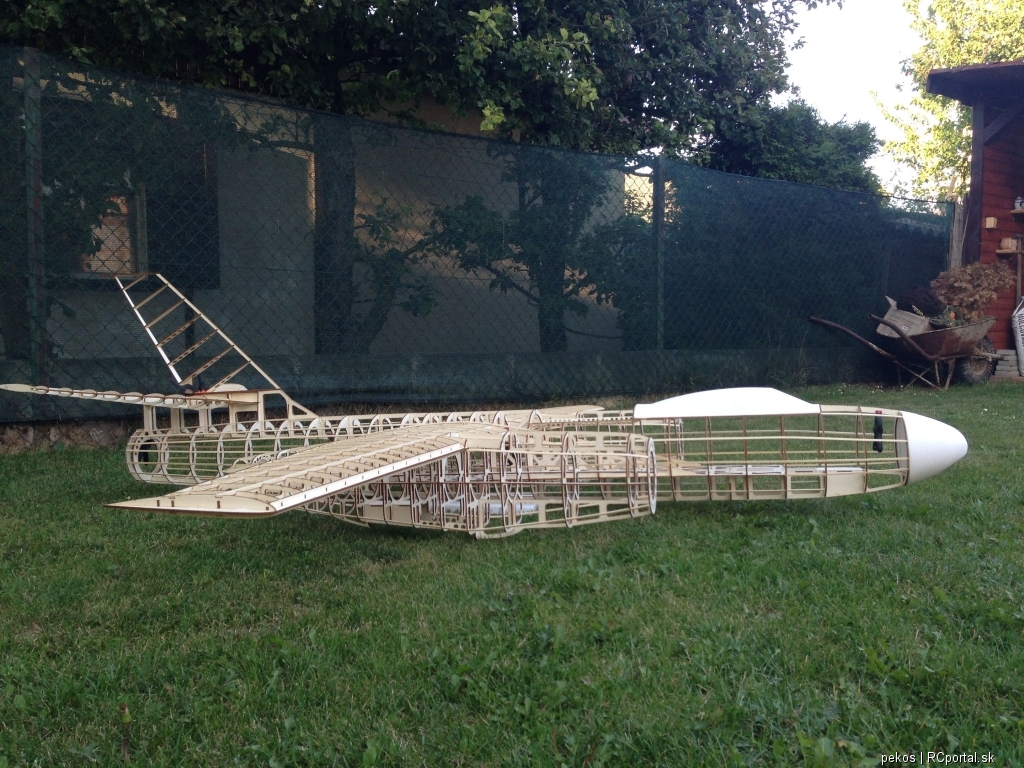

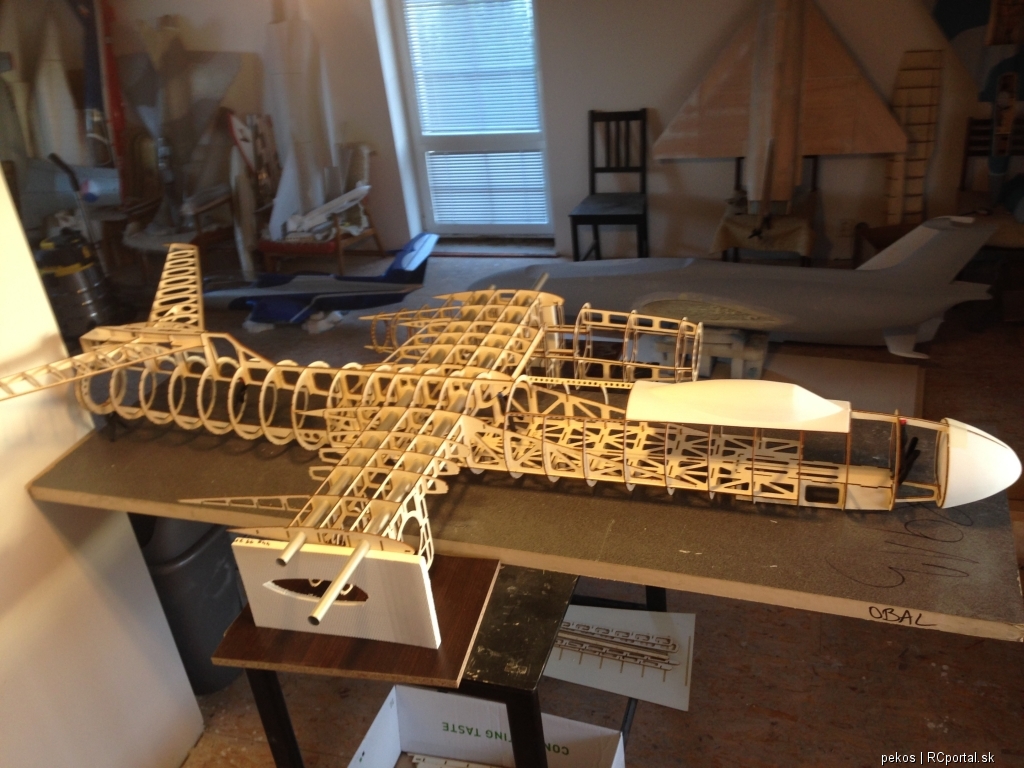

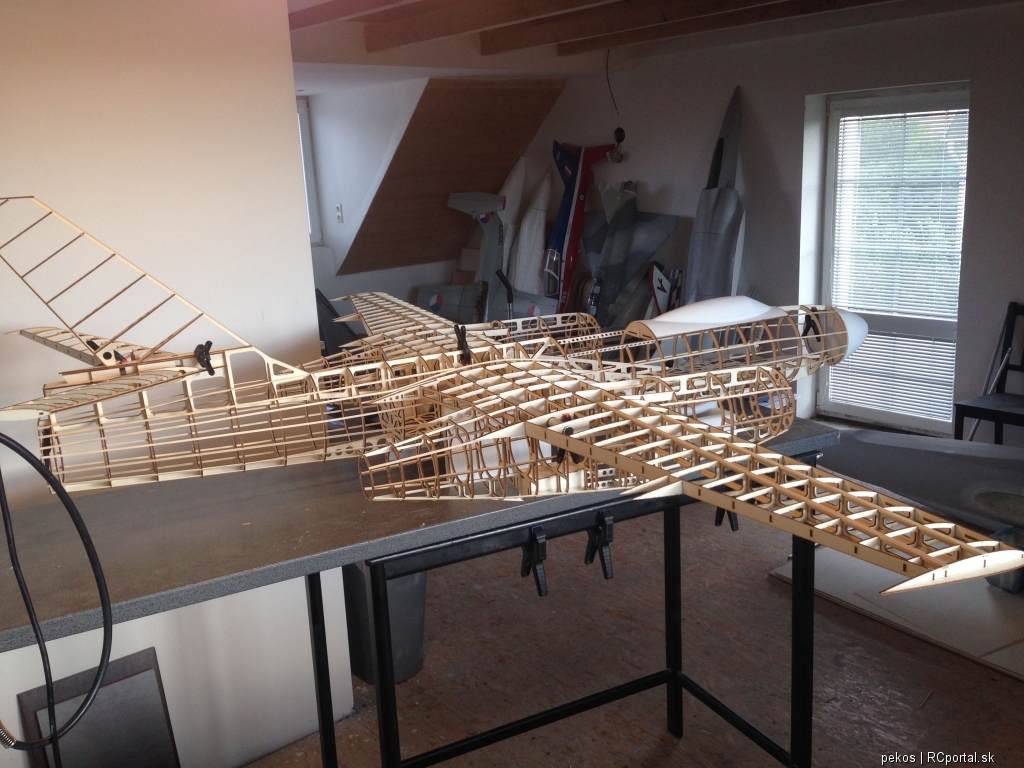

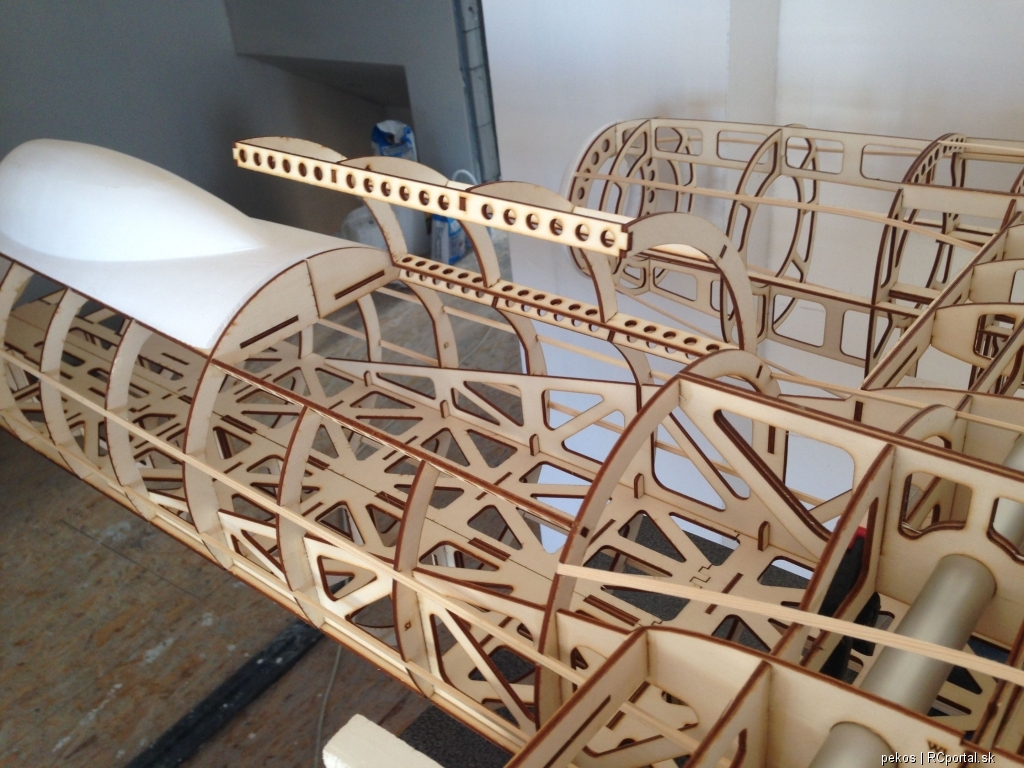

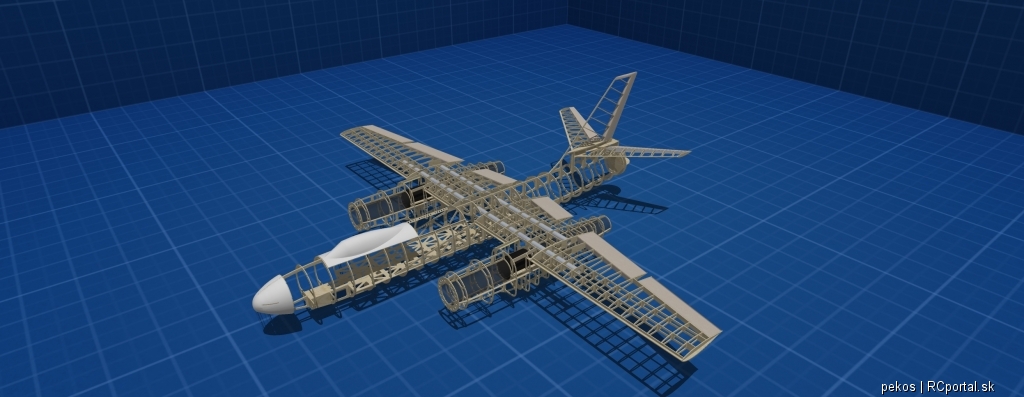

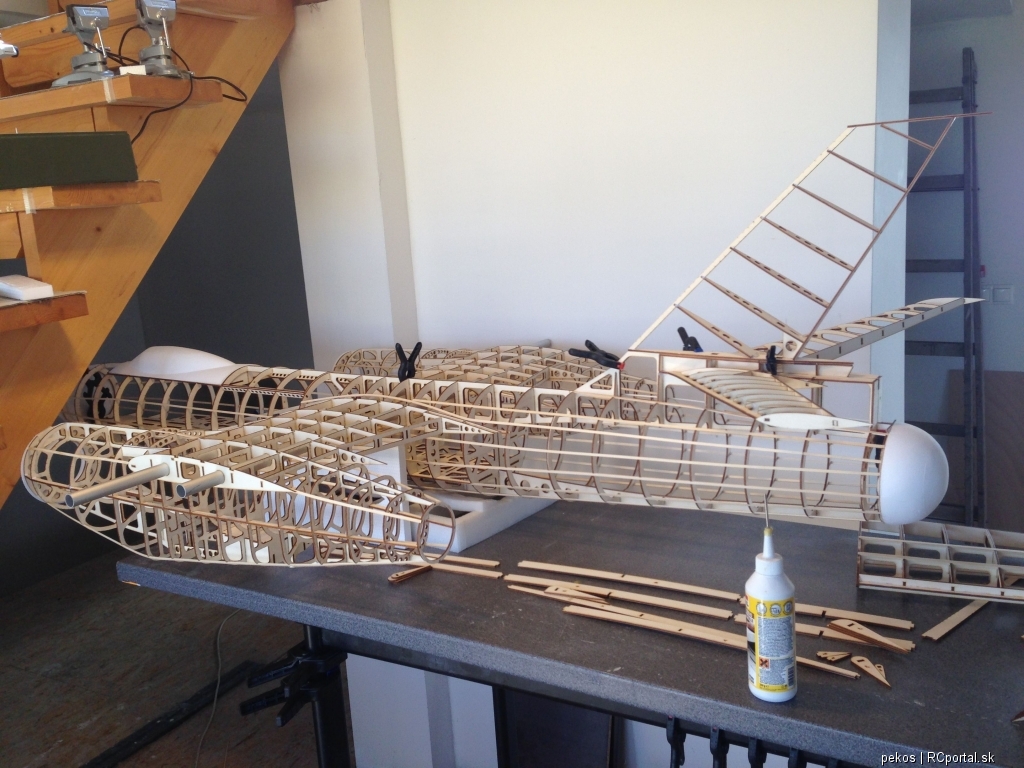

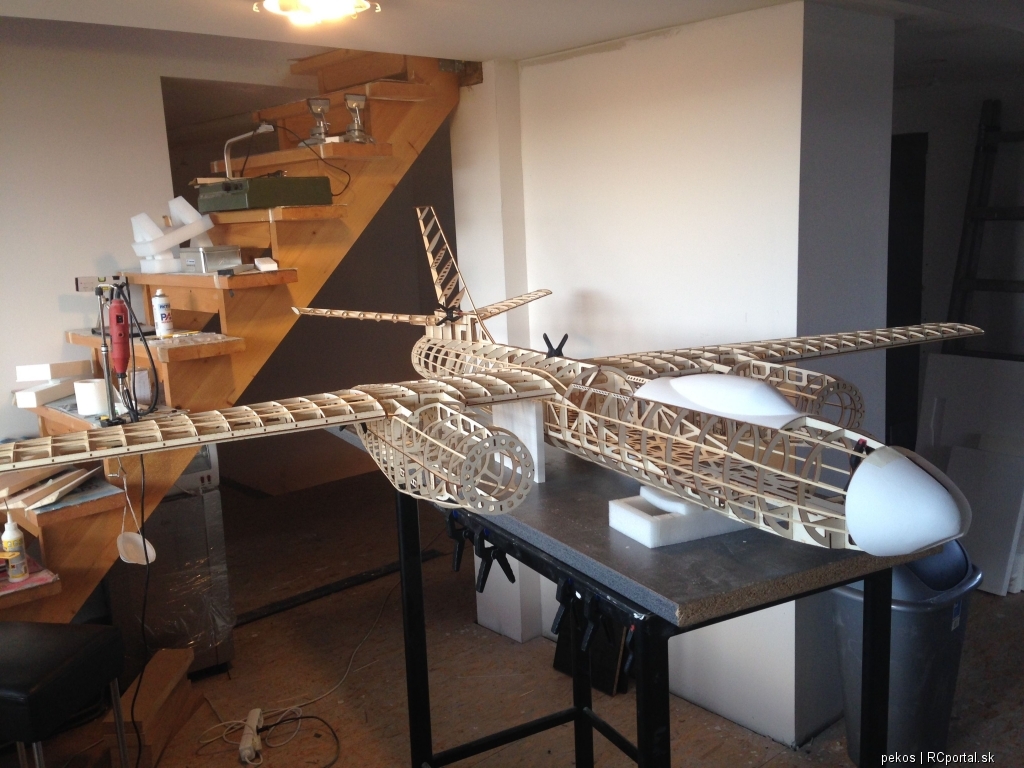

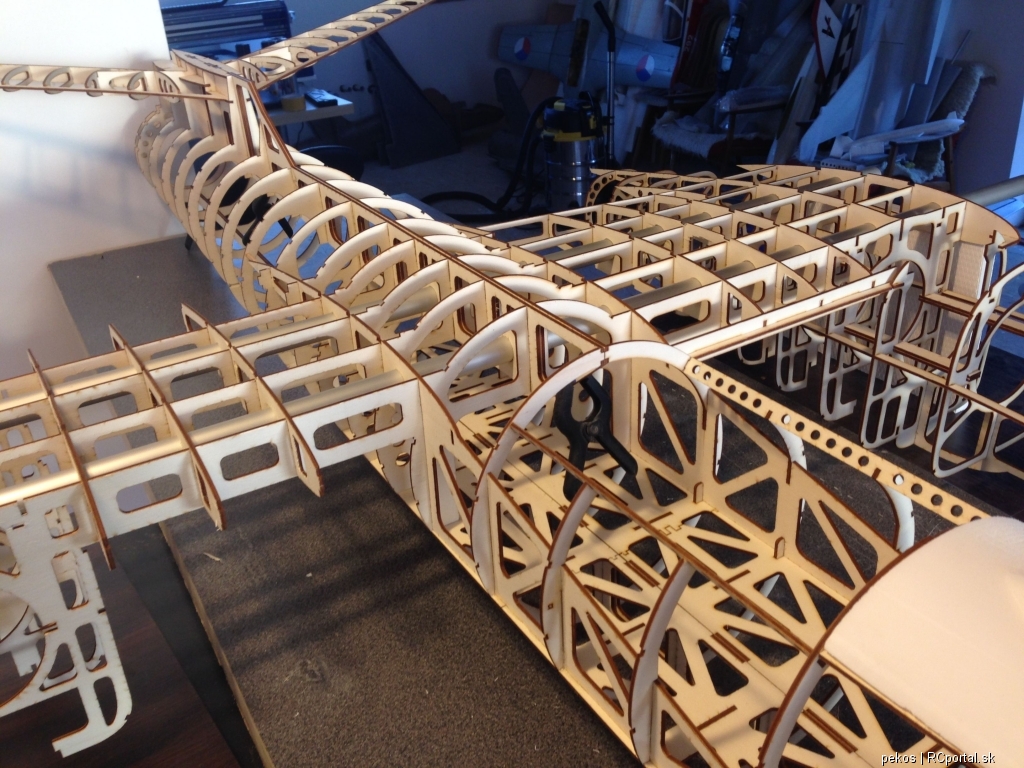

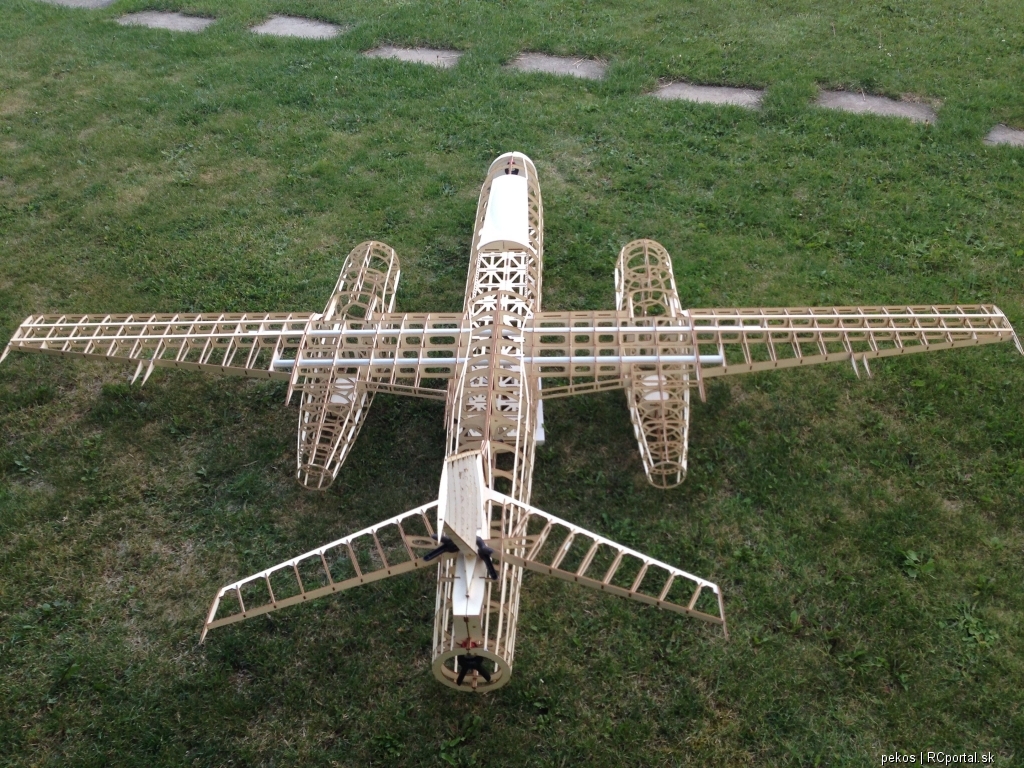

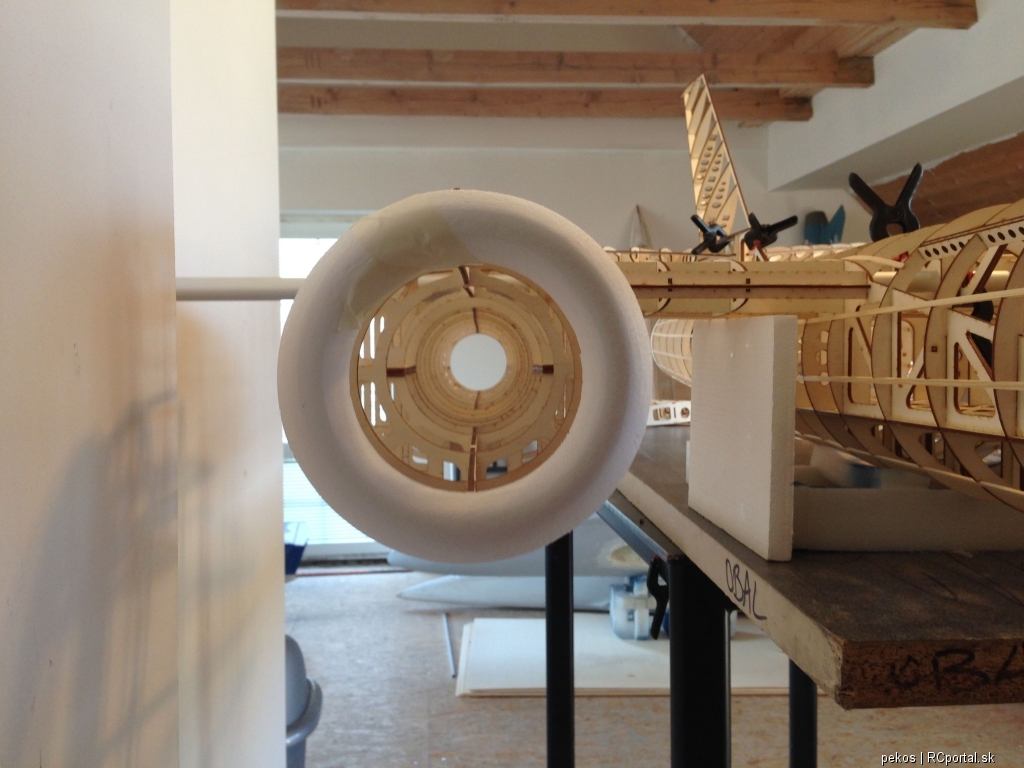

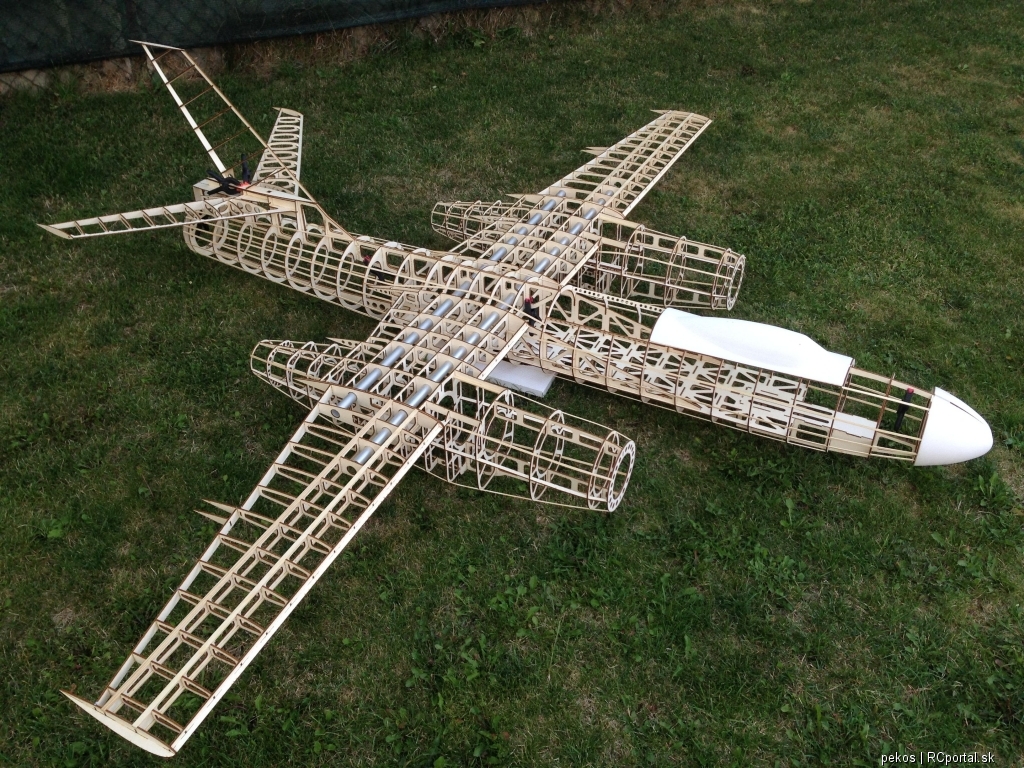

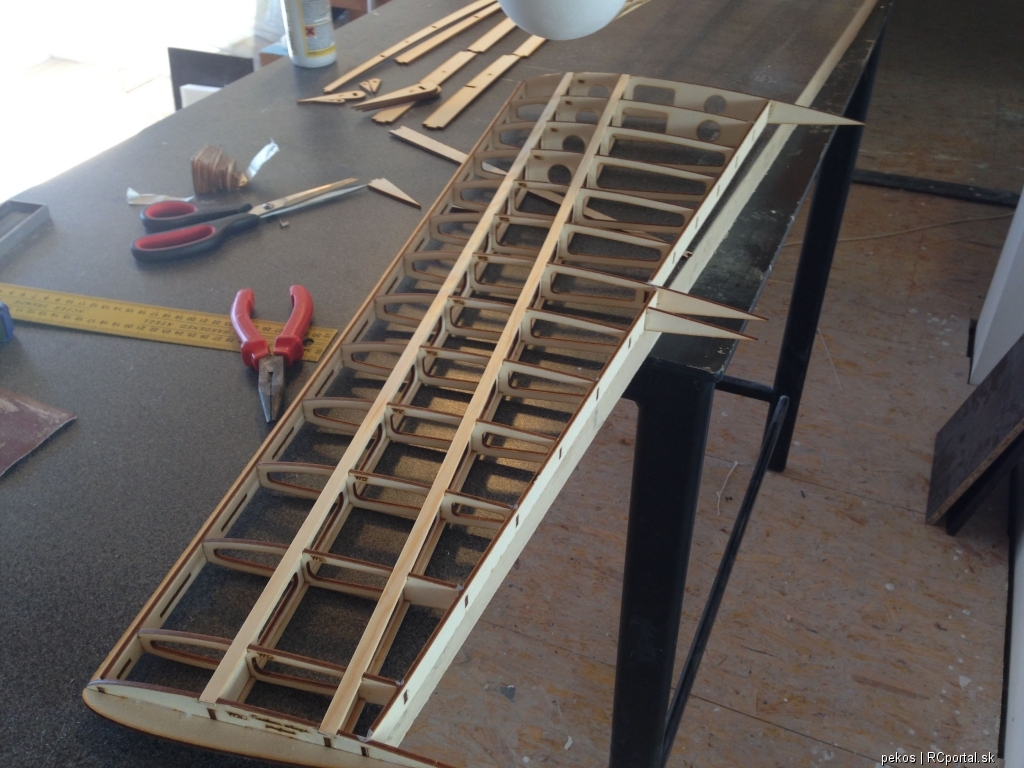

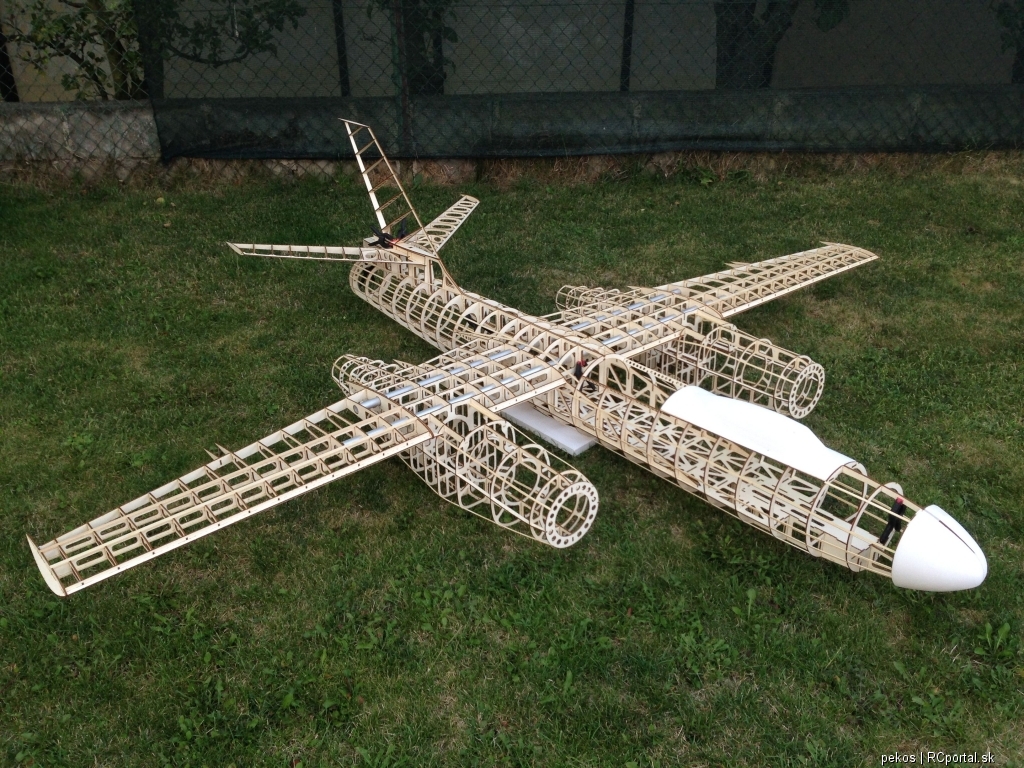

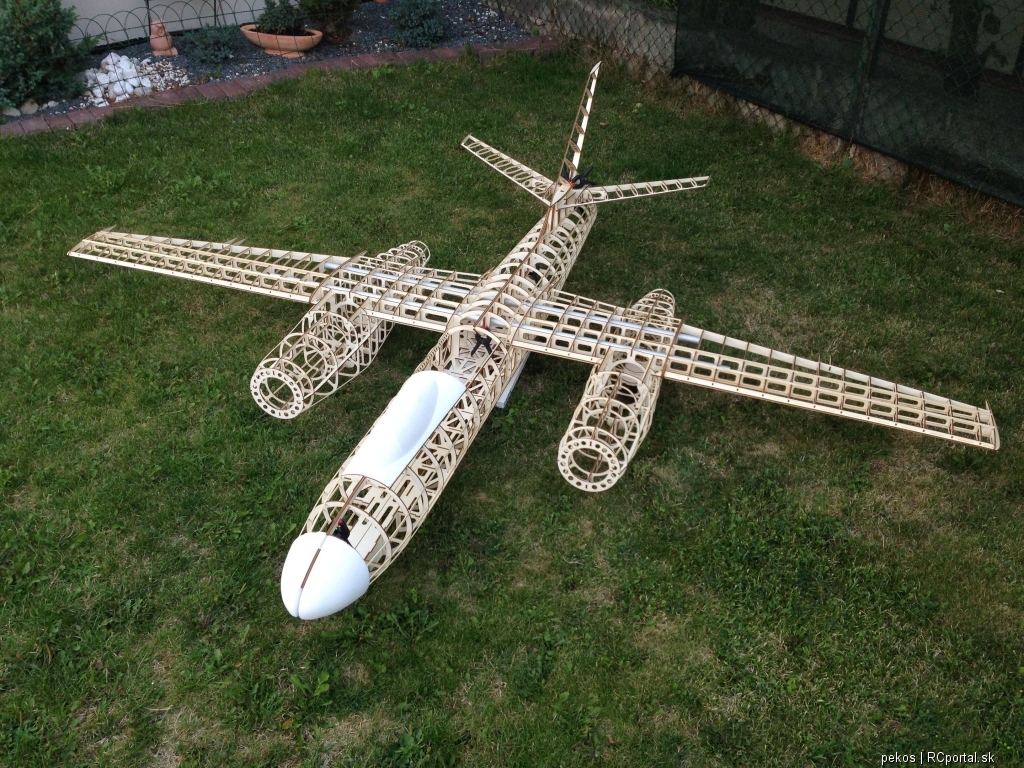

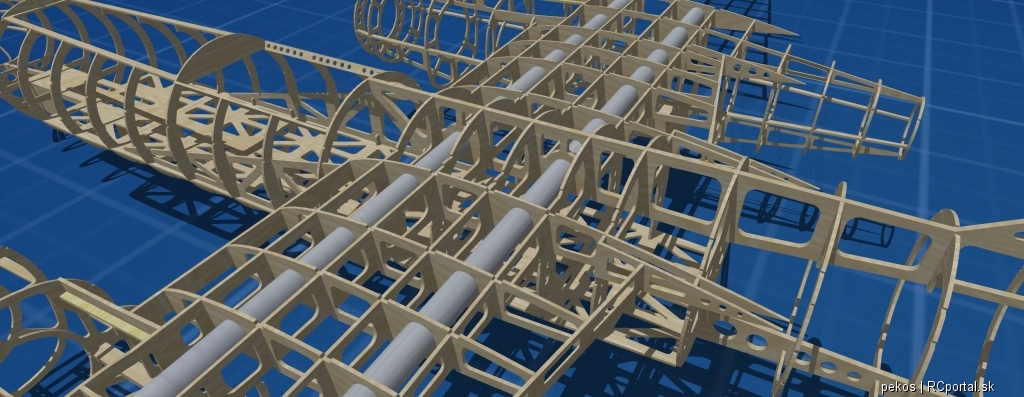

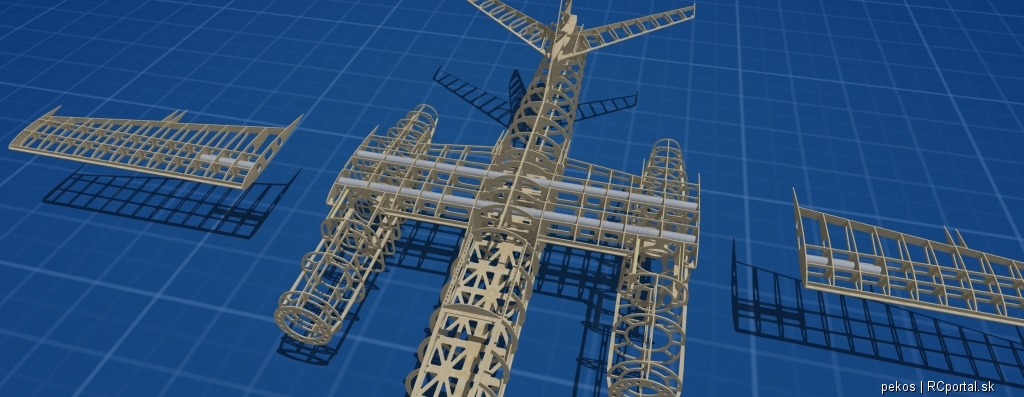

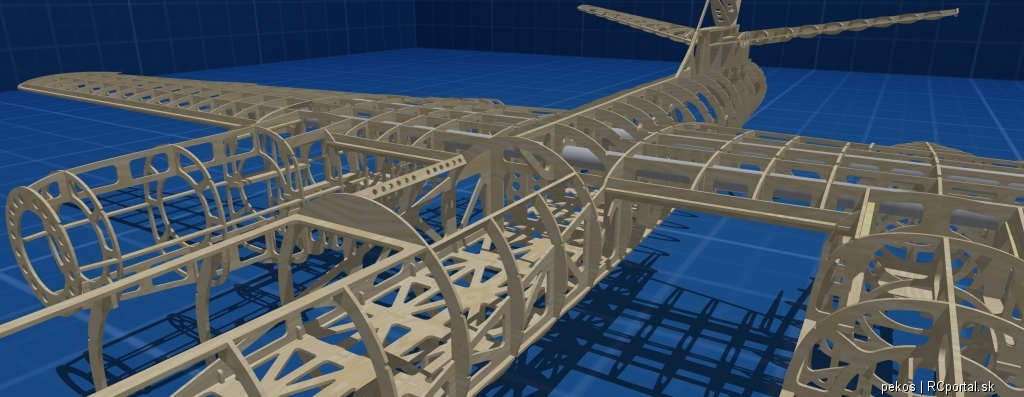

Pro jednoho modeláře na zakázku vznikl tento základ pro stavbu modelu IL 28. Délka 2000mm, rozpětí 2400mm. 3D model byl vytvořen z dostupných materiálů na webu. Profil, geometrie, úhel seřízení byl stanoven zadavatelem. Pohon bude 2x 90mm edf (E-jets - jetfan90) na 6s případně na 8s. Pro snažší stavbu jsem ještě vyfrézoval z eps přední a zadní část, kabinu a sací vstupy gondol. Dobře definují tvar a je možno s nimi dále modelářsky pracovat. Je to zajímavá předloha tak ji sem dávám, jak mi budou docházet fotky ze stavby, budu je sem přidávat. Příprava dat, práce s výrobou a spoustu drobných věcí okolo zabralo asi osm měsíců..

ID Modelu: AM4694 | Zobrazeno: 4433 | Přidané: 2. 9. 2014 o 21:02 | Autor: pekos

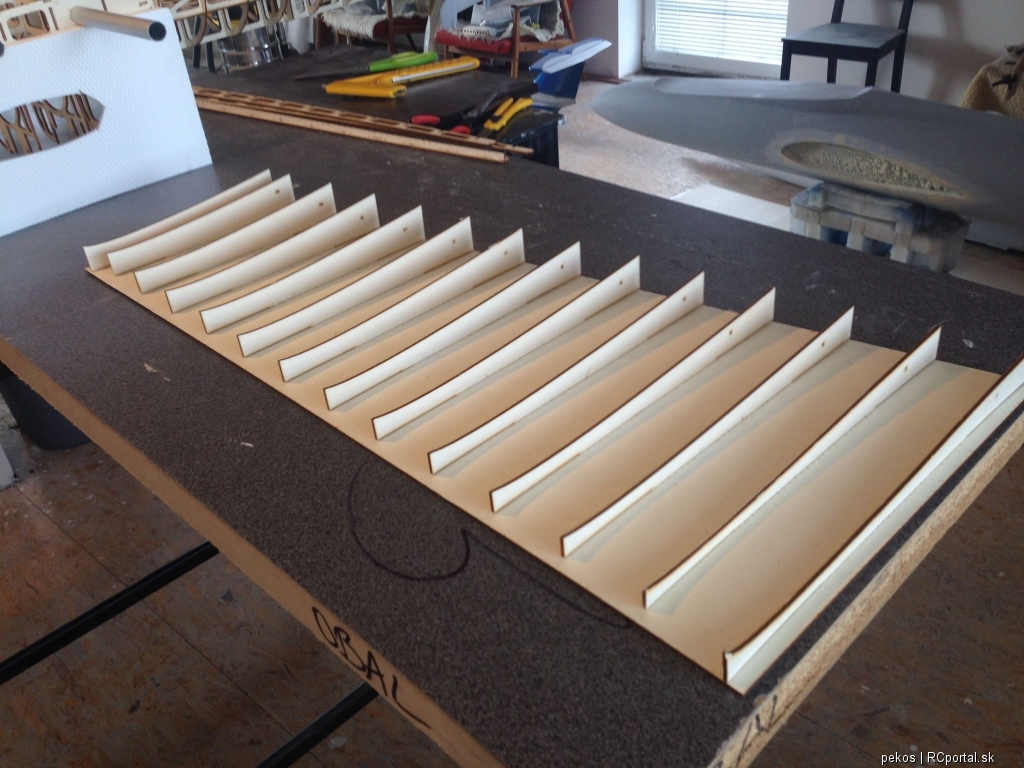

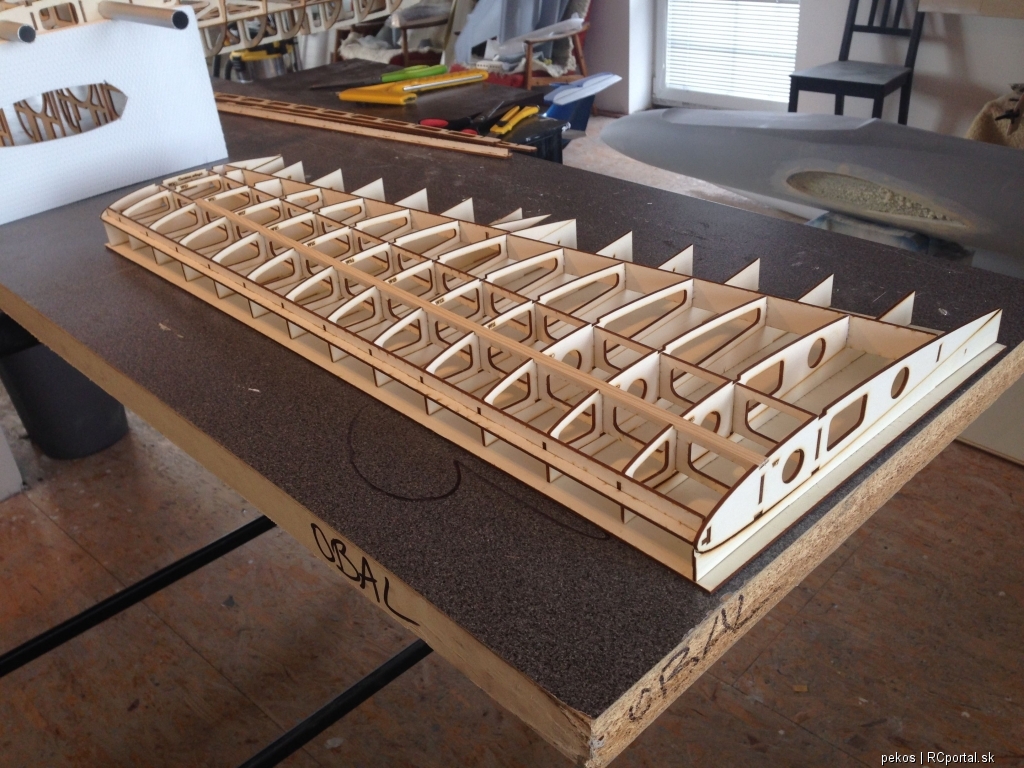

podpora křídla pro…


eps…


přístup k…

Autor Zpráva
misisko
modelár

Příspěvků: 536

Moje modely
Poslat zprávu
Zpráva odeslána: 3. 9. 2014 o 11:23 | odkaz na příspěvek
Bomba. Krásna robota. Drzim palce. Toto bude zarucene pútač pozornosti.
bobek
modelár

Příspěvků: 29

Moje modely
Poslat zprávu
Zpráva odeslána: 3. 9. 2014 o 13:02 | odkaz na příspěvek
Palce hore. 3D vizualizacia bola v com robena ? Jednotlive diely treba vytvarat rucne, alebo je na to software ?
Joba
modelár

Příspěvků: 1405

Moje modely
Poslat zprávu
Zpráva odeslána: 3. 9. 2014 o 13:23 | odkaz na příspěvek
S novým projektom budem musieť ísť za vami ide Vám to omnoho rýchlejšie ako mne
Bydlisko: Bratislava -Karlova Ves ( 58 rokov )
pekos
modelár

Příspěvků: 93

Moje modely
Poslat zprávu
Zpráva odeslána: 3. 9. 2014 o 13:55 | odkaz na příspěvek
bohužel není na to software, každý díl je kreslený ručně - nebo spíš myšmo..
Bydlisko: Praha ( 49 rokov )
bobek
modelár

Příspěvků: 29

Moje modely
Poslat zprávu
Zpráva odeslána: 3. 9. 2014 o 20:17 | odkaz na příspěvek
Tak to uz len za 3D model klobuk dole, Mam hrubu predstavu o tom kolko to da prace aby to bolo presne. Aky sw bol na to pouzity ?
pekos
modelár

Příspěvků: 93

Moje modely
Poslat zprávu
Zpráva odeslána: 3. 9. 2014 o 20:51 | odkaz na příspěvek
používám Rhino, Sketchup, Draftsight. Vizuál je ze Sketche, plochy v Rhinu, a tak různě to prostě kombinuju. Převádím to přes .3Ds mezi sebou. V Draftsightu upravuju před řezáním v dxf. To je asi tak vše..
Bydlisko: Praha ( 49 rokov )
