Technické parametry
| Výrobce: | Ja | Rozpětí: | 2000 mm | Hmotnost: | 0 g |
| Kategorie: | Lietadla - elektrické | Délka: | 0 mm | Materiál: | Depron, balsa, preglejka |
| Motor: |
Popis
Kedže MAX čaká na dokončenie uvažoval som do čoho sa pustiť. Keďže po tom ako som prišiel o IL-14 som si povedel, že ho budem v budúcnosti robiť nastal ten čas. Verziu 2 som sa na základe rád rozhodol postaviť väčšiu. Materiál na stavbu ostane rovnaký.
Po skúsenostiach som ako základ použil papierovú stavebnicu. Tú som patrične zväčšil. Poťah trupu je z 3 mm depronu s pepážkami 8 mm depronu.
Ako výztuž sú použité pásovnice z ľahkej balzy 6 x 2,5 mm.
Po skúsenostiach som ako základ použil papierovú stavebnicu. Tú som patrične zväčšil. Poťah trupu je z 3 mm depronu s pepážkami 8 mm depronu.
Ako výztuž sú použité pásovnice z ľahkej balzy 6 x 2,5 mm.
ID Modelu: AM5606 | Zobrazeno: 5760 | Přidané: 5. 4. 2015 o 17:46 | Autor: babratenko

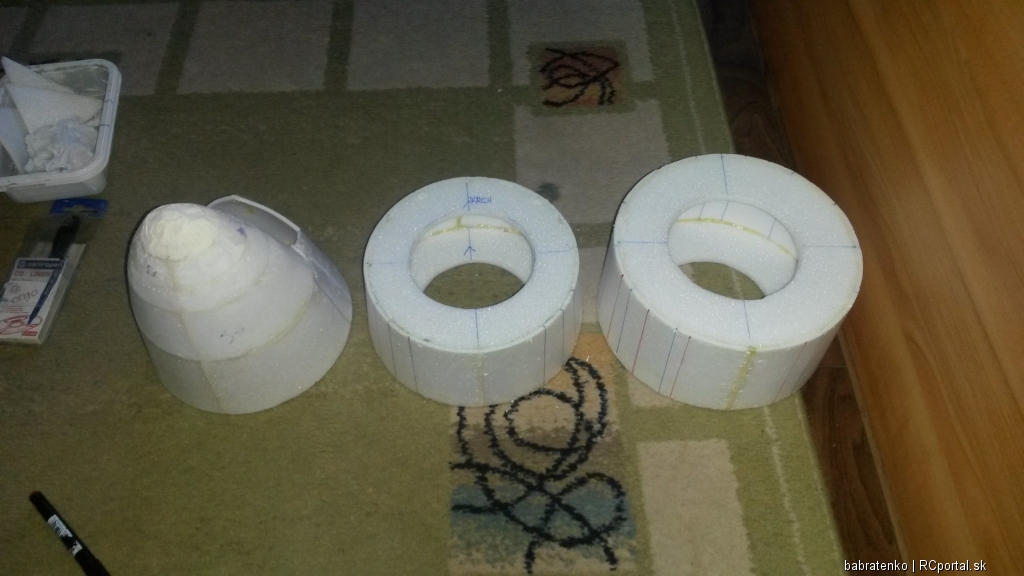

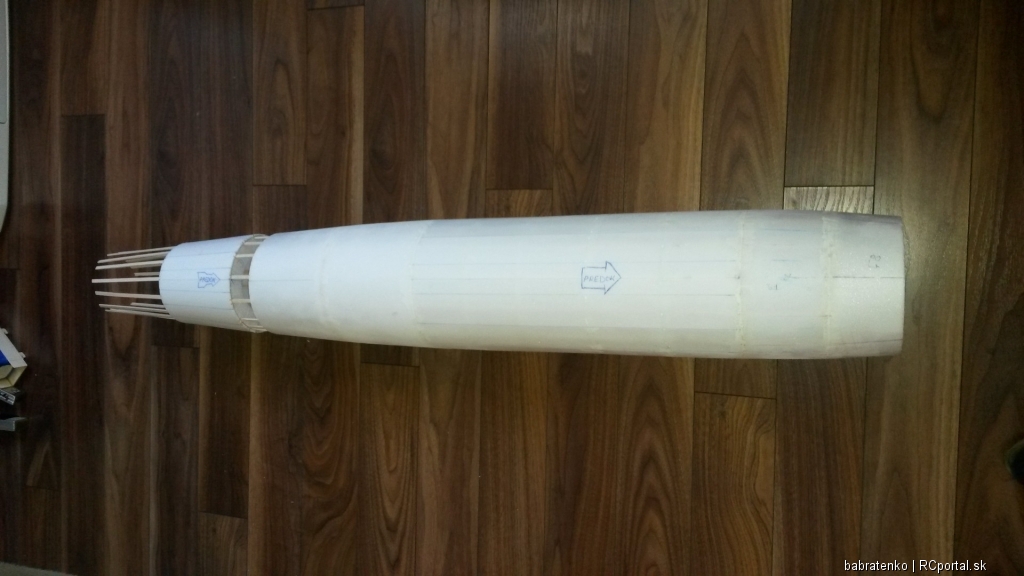

Predná čast ešte bez…

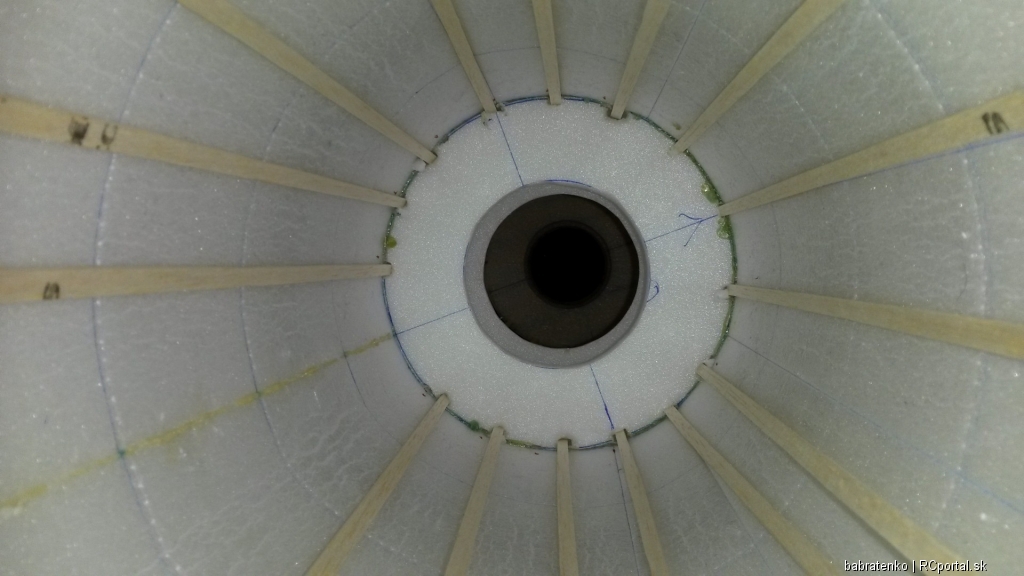

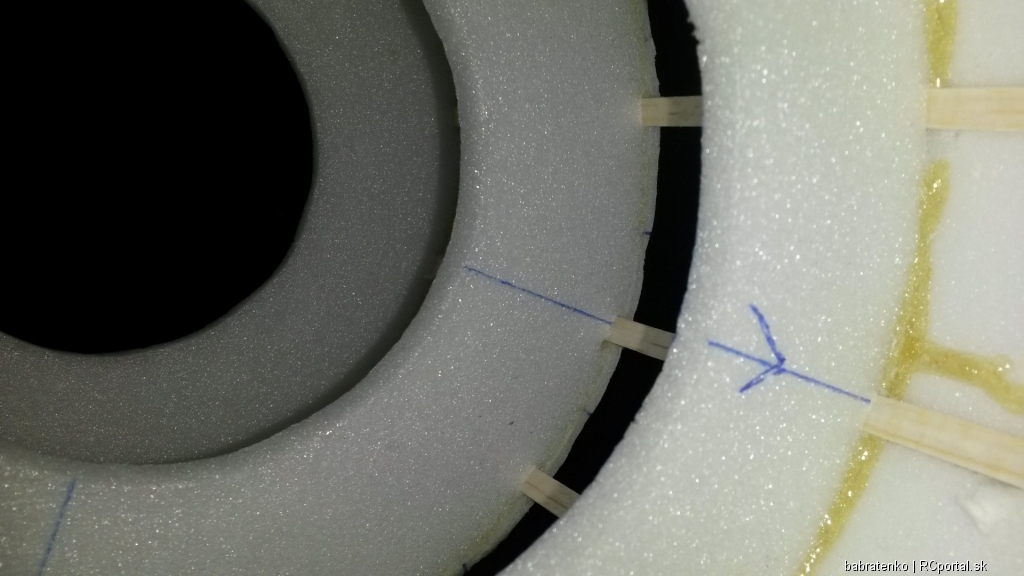

Inštalácia…

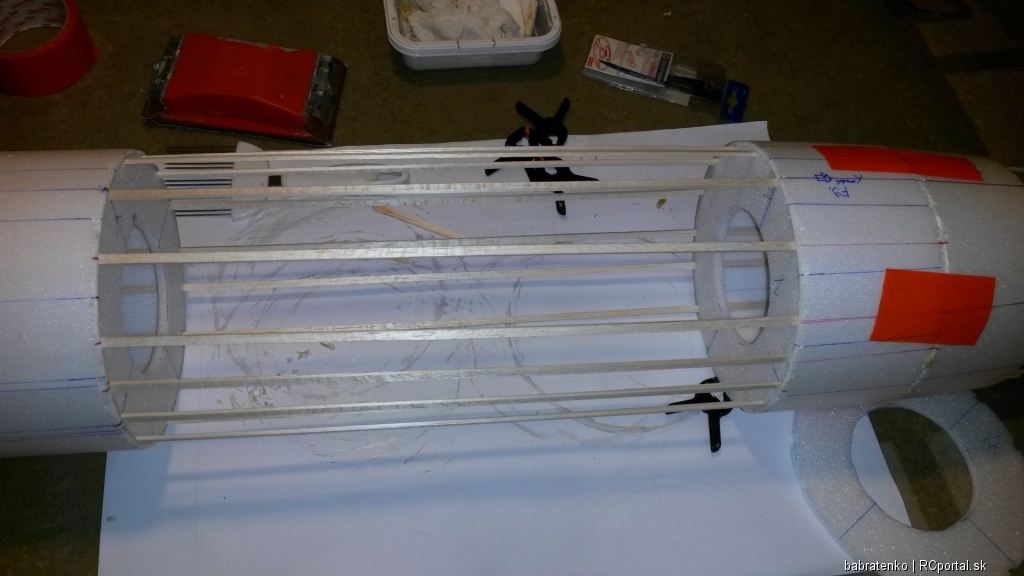

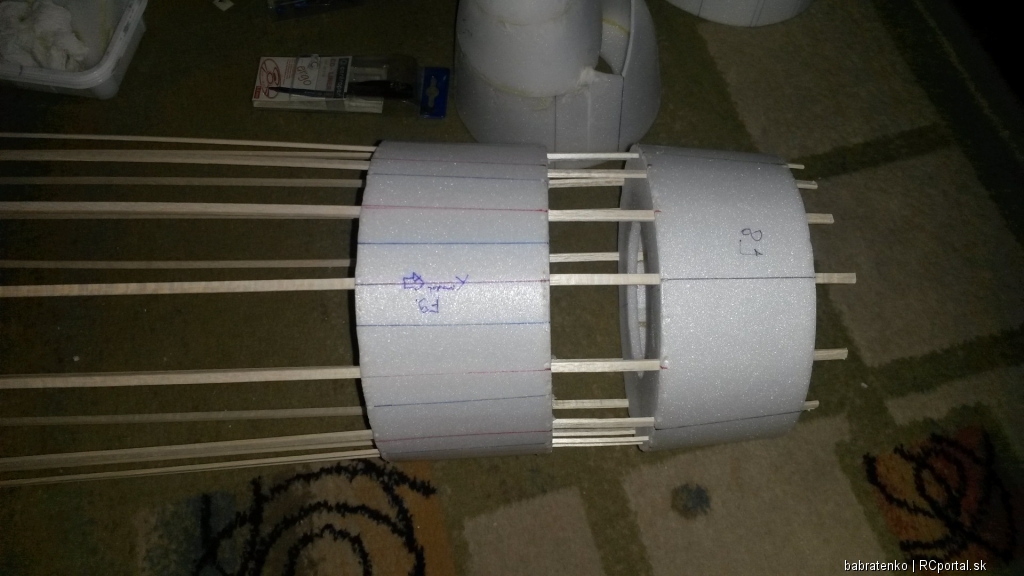

Nasúvanie celkov na…

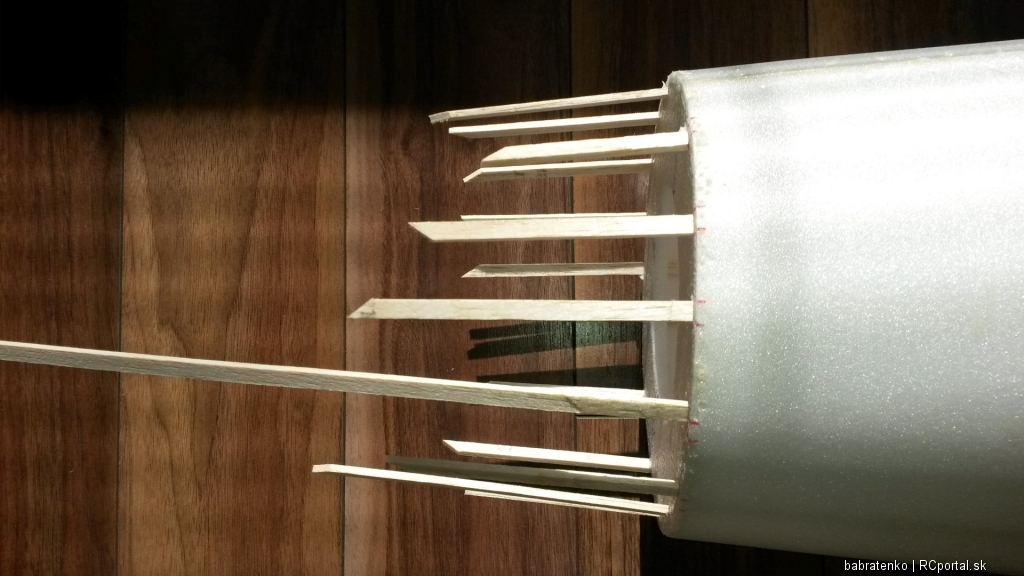

Nadpájanie…

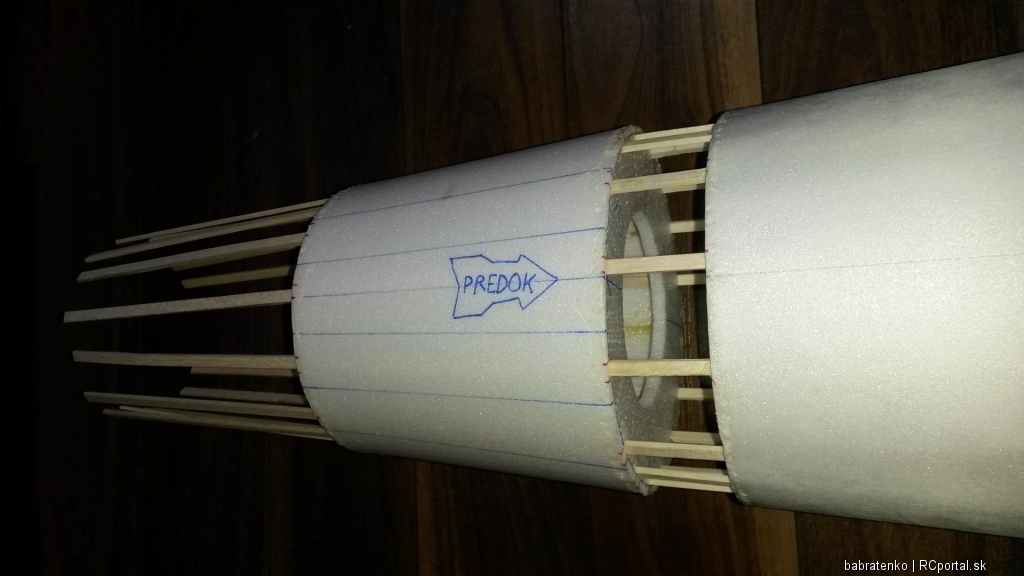

zadná…
Celok bez kabíny. V prednej…
| Autor | Zpráva | |
|
Waldas modelár
Příspěvků: 677 Moje modely Poslat zprávu |
Cau. Vyzera to paradne. Ilyushin mozem  Prave dokoncujem moju IL-12 v sketchupe  |
|
|
babratenko modelár
Příspěvků: 335 Moje modely Poslat zprávu |
Nóó tak ten je nádherný. Žiaľ mne chýba chuť do učenia sa kresliacich programov preto robím " od oka". Budeš ho aj v blízkej budúcnosti robiť ? Podľa veľkosti usudzujem, že bude menší. |
|
|
Waldas modelár
Příspěvků: 677 Moje modely Poslat zprávu |
Sketchup je jednoduchy. Rozpatie 2300mm. Ale este je na tom moc roboty. Aj ked to mas od oka, je to parada. Len tak dalej. |
|
|
marcoss modelár
Příspěvků: 178 Moje modely Poslat zprávu |
držím palce kamarátko |
|
|
BarbqSauceSVK modelár
Příspěvků: 820 Moje modely Poslat zprávu |
Wáu! Dopravné/komerčné ja môžem! Po niečom takomto túžim  A to bude komplet EPP/depron/polystirén a podobné materiály? Možno budem mat viac otázok lebo chcel by som nové lietadlo, najlepšie depron/EPP a podobne a dopravné A môj sen je Jumbo Jet alebo Dreamliner  |
|
|
babratenko modelár
Příspěvků: 335 Moje modely Poslat zprávu |
V noci som uvažoval kam umiestniť ovládanie výškovky a smerovky. Došiel som k názoru, že do zadnej časti. Ťahať 1m 3 tiahla je asi zbytočná váha. Servá mg 17, alebo radšej už použiť väčšie ? |
|
|
Fasciman modelár
Příspěvků: 916 Moje modely Poslat zprávu |
Mám pre Teba plány v PDF na B 747 Jumbo Jet z depronu. Len sú objemné, nedajú sa sem uploadovať. pošli mi mail kontakt cez správy. 747-INSTRUCTIONS.pdf |
|
|
babratenko modelár
Příspěvků: 335 Moje modely Poslat zprávu |
Pre všetkých milovníkov dopravných lietadiel prikladám svoje zdroje inšpirácií : http://www.rcgroups.com/rc-airliners-commercial-cargo-troop-carrier-780/ http://forum.rcdesign.ru/f131/ Tam by ste mohli nájsť odpovede na svoje otázky |
|
|
pf1960 modelár
Příspěvků: 739 Moje modely Poslat zprávu |
Je fajn, že sa viacerí dávajú na cestu takýchto typov lietadiel - tiež poškuľujem po niečom takom. Vďaka za inšpirácie. K tvojmu projektu - nebojíš sa, že to bude pevnostne poddimenzované - ono to už budú veľké plochy - jak trupu tak krídiel. |
|
|
babratenko modelár
Příspěvků: 335 Moje modely Poslat zprávu |
Čo sa týka pevnosti, nejaké pochybnosti tam sú, ale pokiaľ som sledoval hore uvedené fóra, podobné lietadlá tam normálne lietajú. Povrch potiahnem papiermom ktorý to ešte spevní. Snažím sa šetriť na hmotnosti a tým chcem udržať plošné zaťaženie na rozumnej hranici. |
|
|
BarbqSauceSVK modelár
Příspěvků: 820 Moje modely Poslat zprávu |
Mne sa na tychto lietadlách najviac páči že sú nezvyčajné, nevidno ich len tak lietat ako model ale ako lietadlo 1:1 je bežne viditelné (pokial to nieje starší kúsok ako tento IL) |
|
|
babratenko modelár
Příspěvků: 335 Moje modely Poslat zprávu |
Keďže Maxa som úspešne zalietal mohol som sa začať opäť venovať IL-14ke. Začal som s výrobou chvostových ovládacích plôch. Pevná časť je z 3 mm depronu vystužená topoľovou 3 mm preglejkou. Nábežná hrana je balzová . Poťahoval som vhodným baliacim papierom. Používam jemný hodvábny papier. Hľadám papier s čo najdlhšími vláknami. Pohyblivá časť je z 1,5 mm ľahkej balzy, samozrejme vystužená profilmy a zosilnením hranolmi na pántoch. Na povrch som prilakoval modelársky papier .   |
|
|
Morris modelár
Příspěvků: 34 Moje modely Poslat zprávu |
Ahoj, pekne modely stavias. Mam otazku ohladom potahu z hodvabneho papiera. Cim to lepis? Aky mas postup? Vdaka za odpoved. Robo |
|
|
babratenko modelár
Příspěvků: 335 Moje modely Poslat zprávu |
Papier lepím disperzným lepidlom. Lepidlo nariedim vodou natriem papier aj poťahovaný povrch. Nasýtený papier prenesiem na lepený povrch a čo najlepšie vyrovnám. Musí sa to robiť rovnomerne, aby pri schnutí nedošlo k skrúteniu lepeného povrchu. Po zaschnutí sa povrch napne . |
|
|
Morris modelár
Příspěvků: 34 Moje modely Poslat zprávu |
Vdaka. No prave toho skrutenia som sa obaval. Davas kridlo a chvostove plochy po potiahnuti do nejakej sablony (zatazis?) kym to vyschne? |
