Flying dutchman

Táto téma bude obsahovať komerčné odkazy. 8-) A ospravedlňujem sa, starý Zoner mi robi nejaké divné farby.

Dostali sa mi do rúk zvyšky tejto prastarej stavebnice. Bola to moja prvá loď, robil som ju koncom základnej školy. A plávala... Odvtedy neznášam rezanie lupienkovou pílkou.

Mal som hliníkový trup, kýl (palivové drevo) a liatinové závažie, plán v dosť zlom stave a návod (nepotrebný). Takže hurá, tretia rozostavaná plachetnica.

Plán bol v takom stave, že sa nedal použiť veľkoplošný skener. Takže som si ho vlastnoručne (s väčším prekryvom okrajov) naskenoval na A3 skeneri vo Faxcopy. Potom som ho pospájal v AutoStitch a vyčistil v Corel Paint (bitmapový editor). Takže mám plán vo veľmi slušnom stave.

Základ paluby je dyha abachi a sklenená tkanina 30 g / qm.

(odspodu sklo, dyha, sklo, dyha otočená o 90°)

Potom som 4 hodiny rezal polienka na palubu.

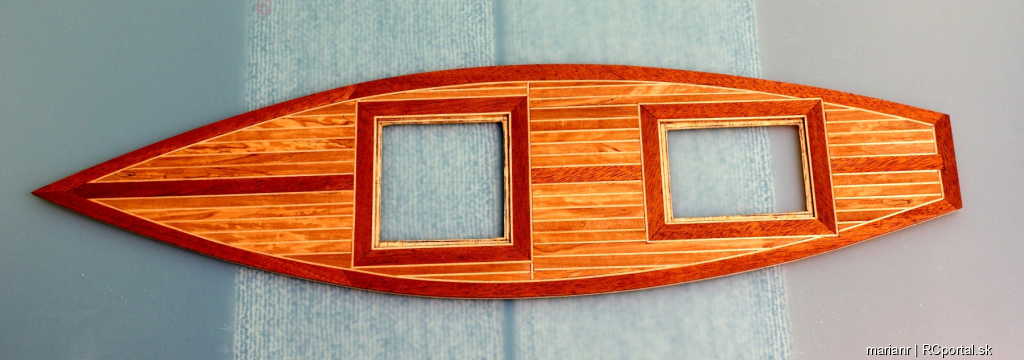

Olemovanie mahagón 1,6 (nejaká náhrada samozrejme) Midwest, špáry lipa 0,8-1,0 Midwest, planky hruška od zaťa.

Používam teraz polomatný lak Tikurilla.

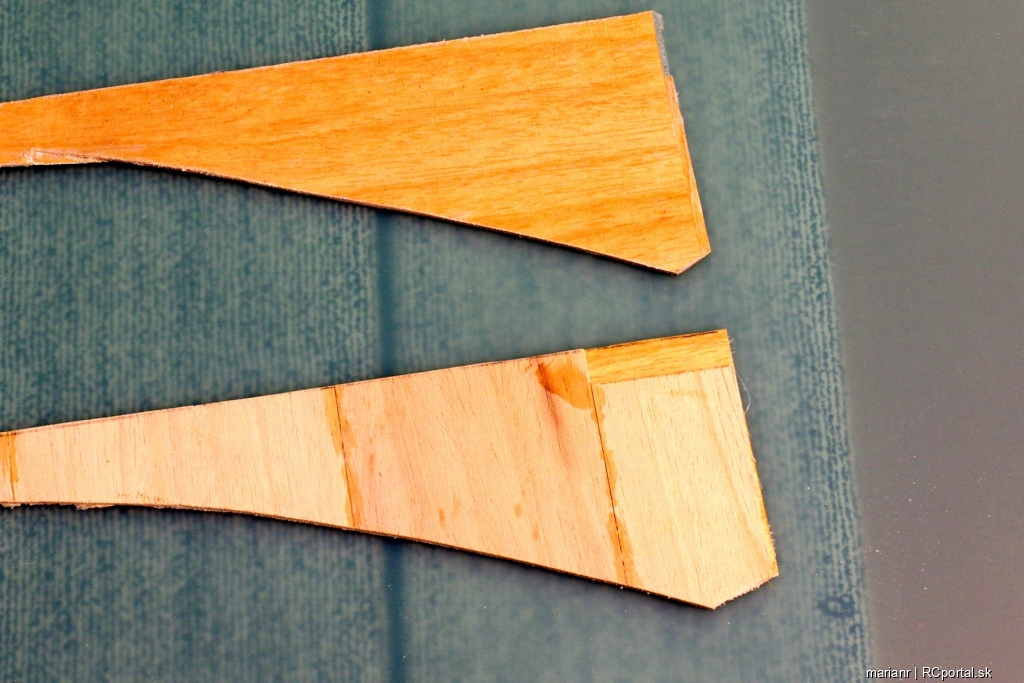

Mahagón, olemovanie paluby (malý bort), zvyšok je na búdky.


Výztuhy palub (budú lepené naspod), gabon, predbežné lakovanie (boli aj vo 'vákuovačke').

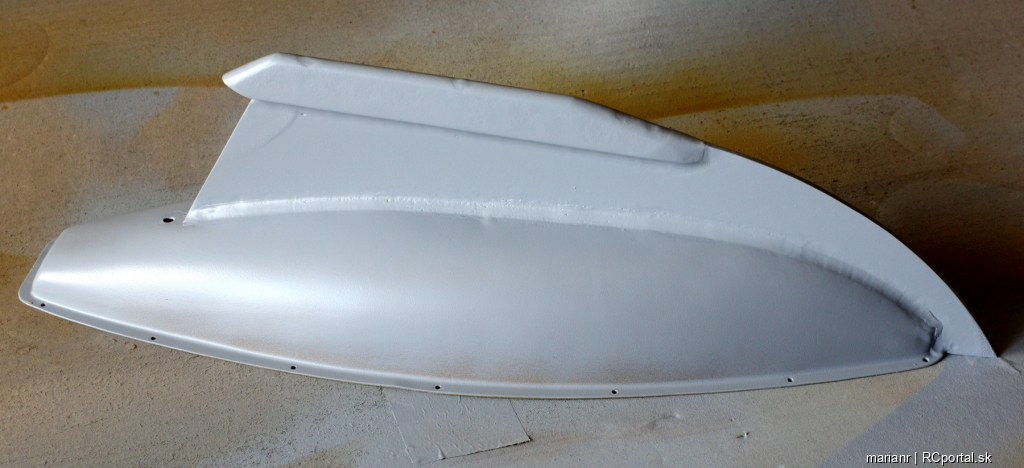

Na hliníkový trup som použil najprv reaktívnu farbu na hliník, bežná maskovacia páska to ale strháva, Tamiya v pohode. Liatinové závažie som obrúsil a pretmelil polyesterovým tmelom. Nastriekaný plničom:

Kýl je laminát 3 mm.

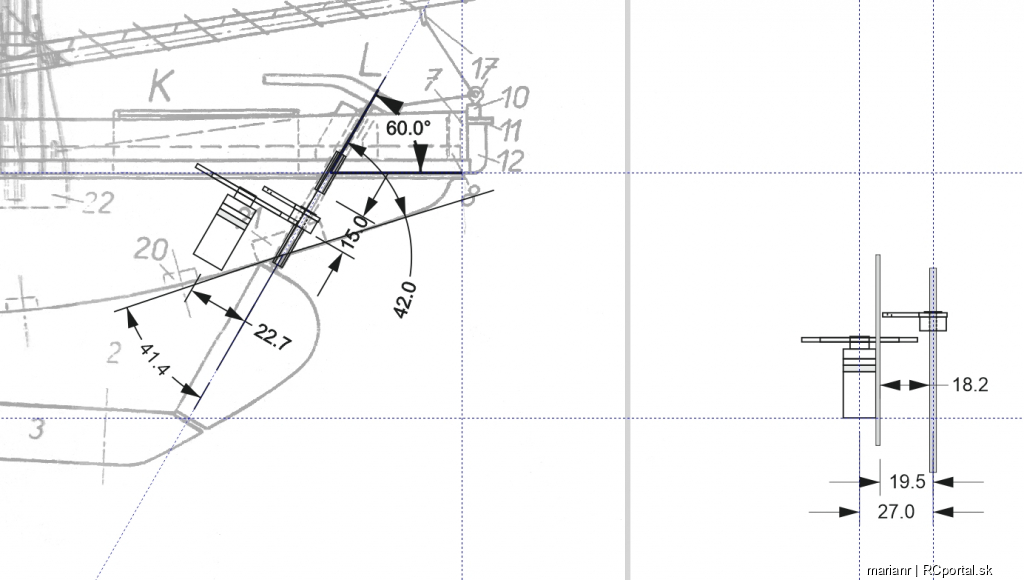

Teoretická zostava ovládania kormidla:

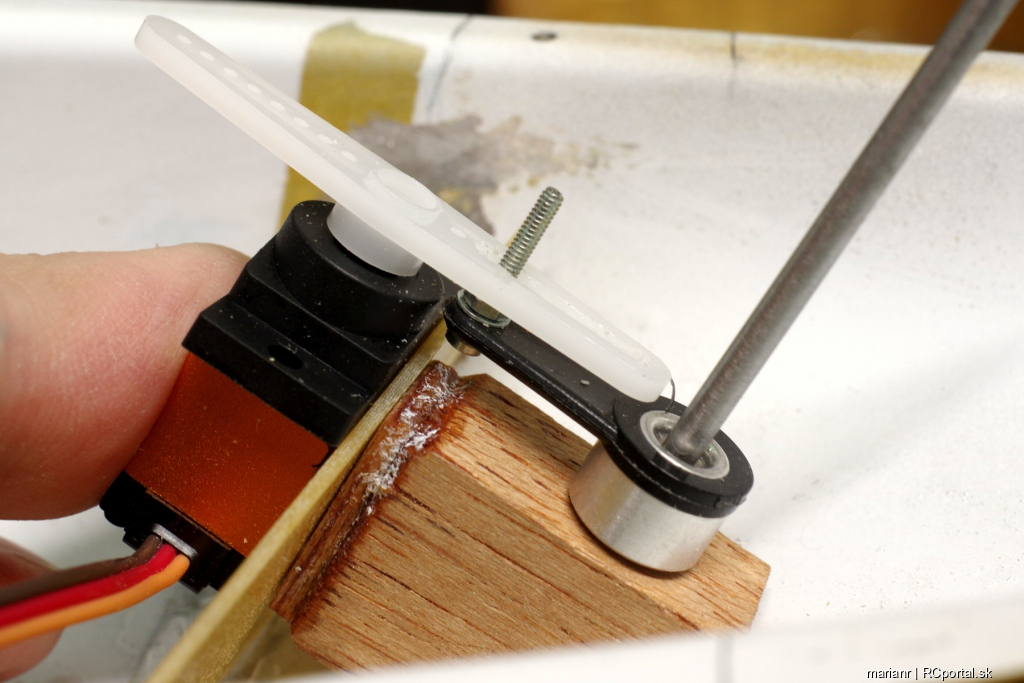

a skúška nasucho (drevený špalík ani prst tam nebudú):


Pre lepšiu predstavu, oska kormidla je 2,5 mm a kolík na ovládanie je M1,6.

To vytlačené "kovanie" je nepoužiťelné, nejde brúsiť.

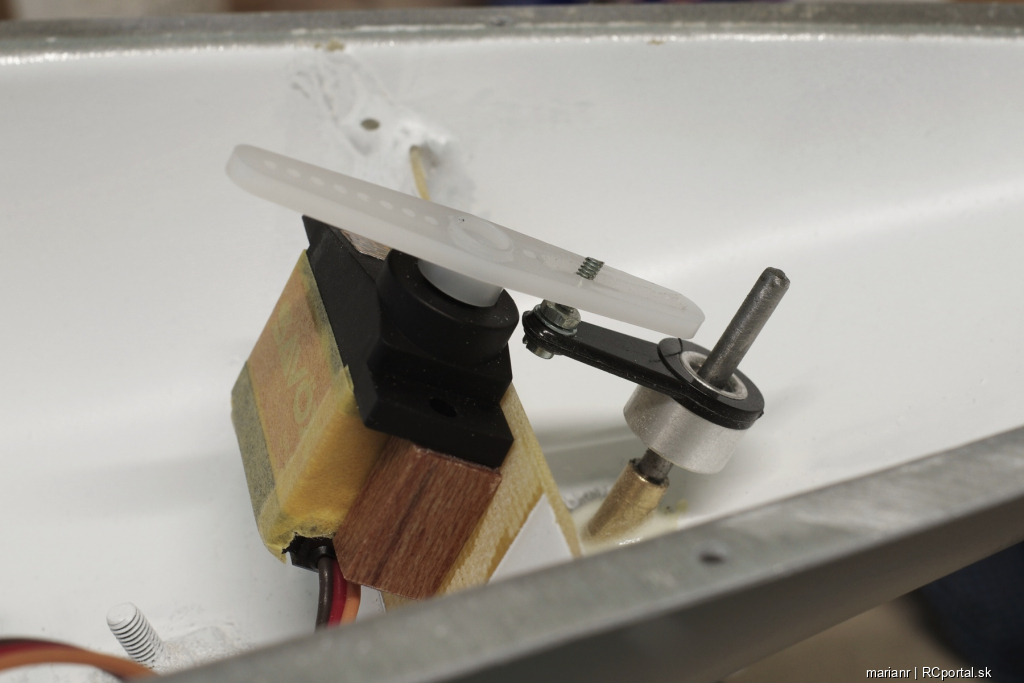

Servo je osadené a ako som sľúbil, prst tam nie je.

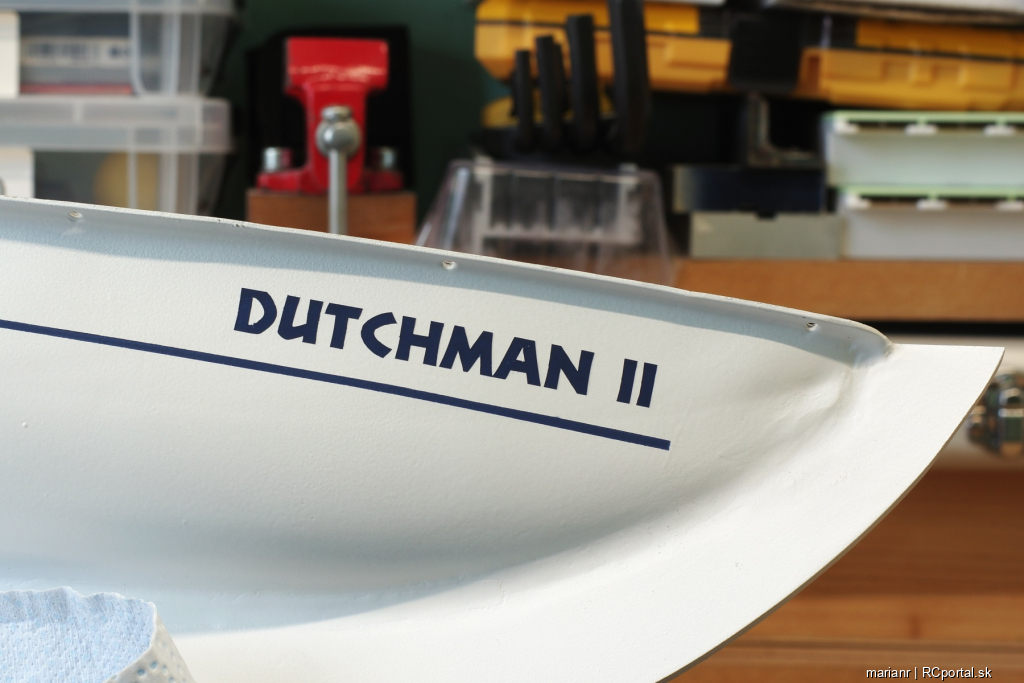

Prišli masky na striekanie.

Dávam ich robiť v samolepky.sk, oni vedia čo robia. Raz som robil masky inde a zmývali sme ich riedidlom... sú odlepiteľné a na prenášacej fólii. Vedia urobiť aj hrubšie na pieskovanie.

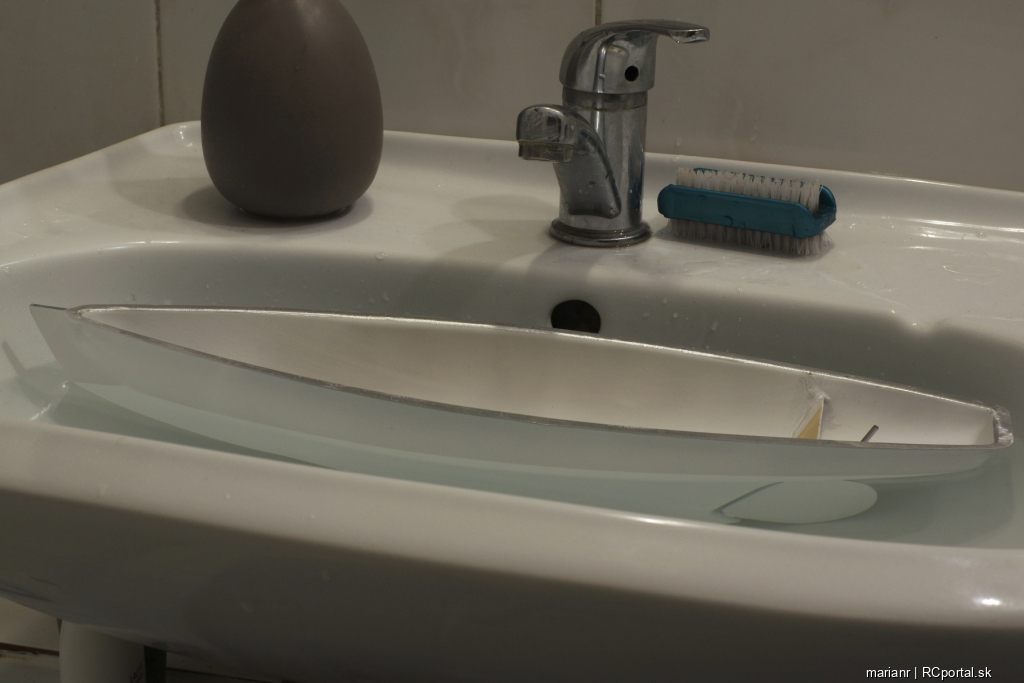

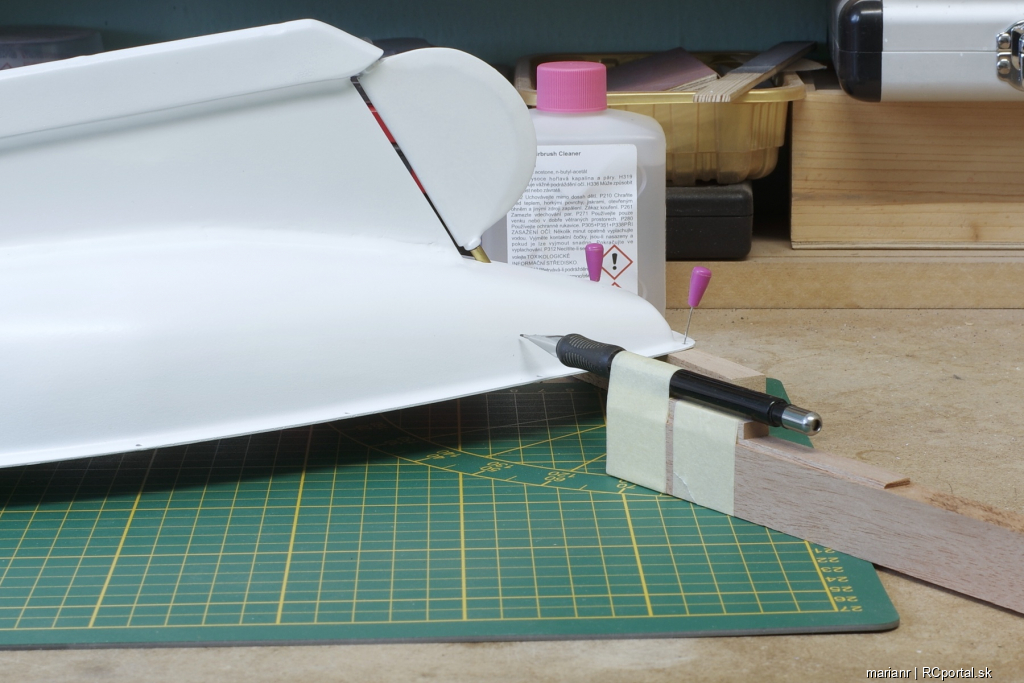

Narysoval som ponorkovú čiaru (ak je hladina vyššie, loď sa mení na ponorku)

a nastriekal.

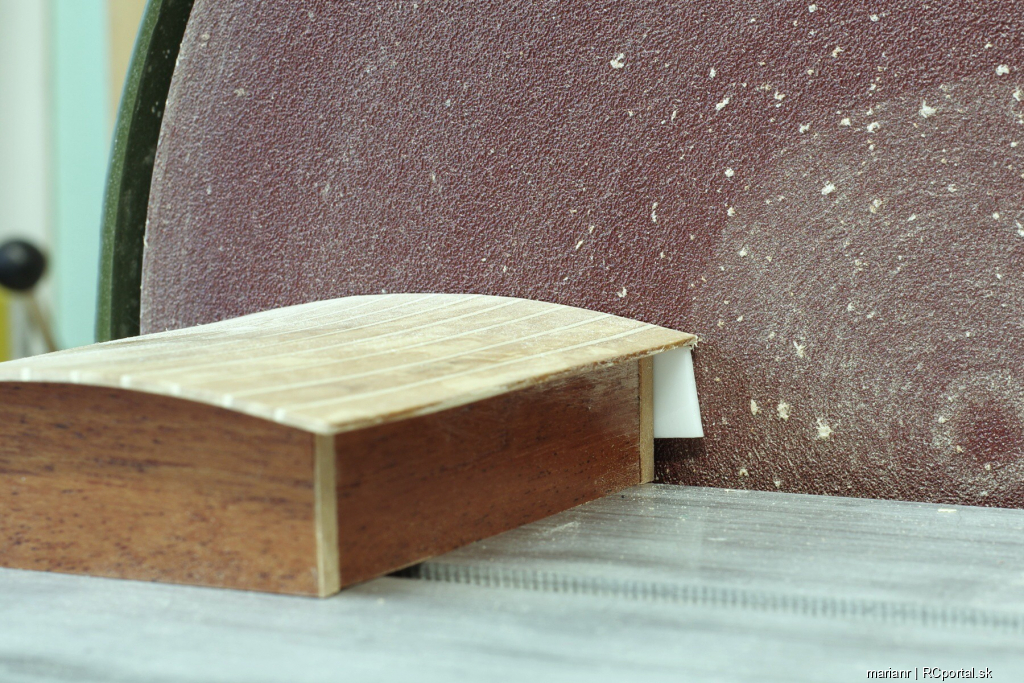

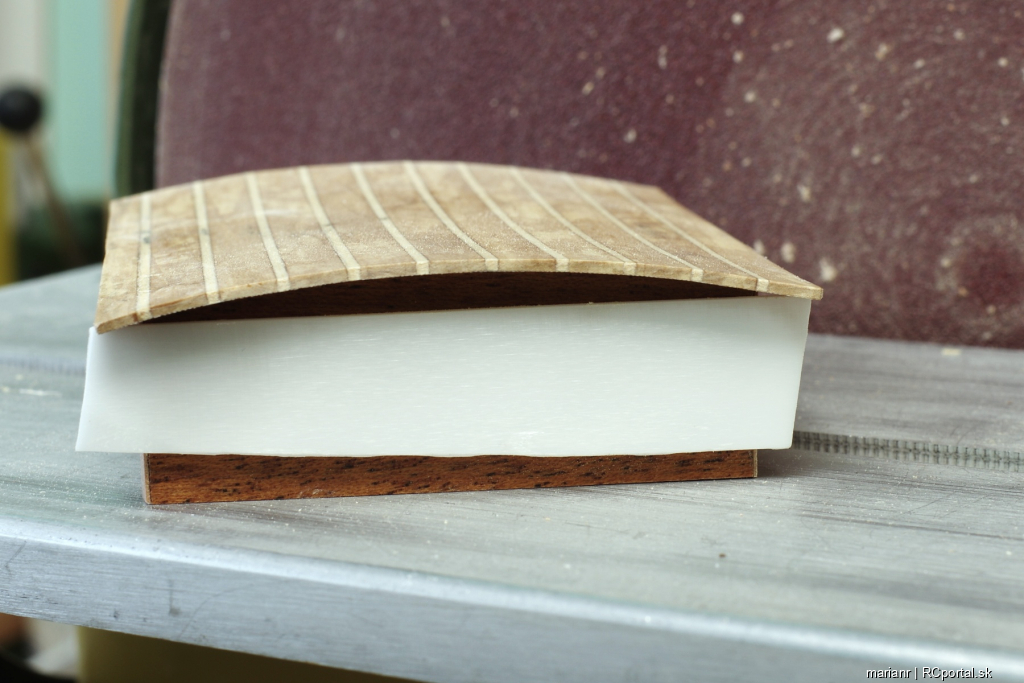

Obrúsil som presah strechy na búdkach,

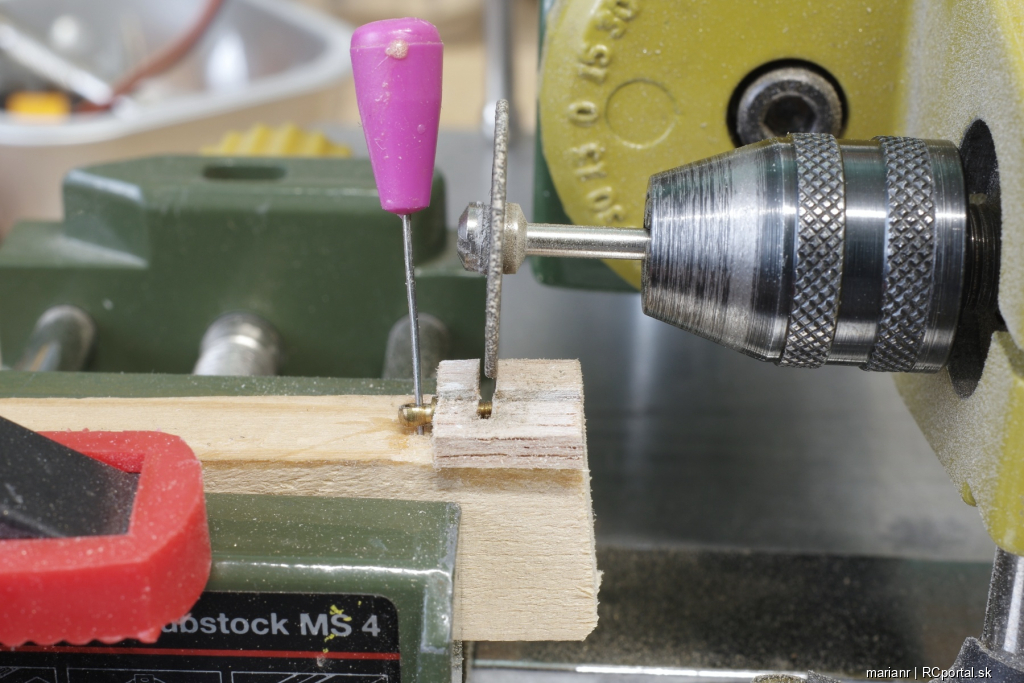

podložku som urobil z rozlámaného keramického noža.

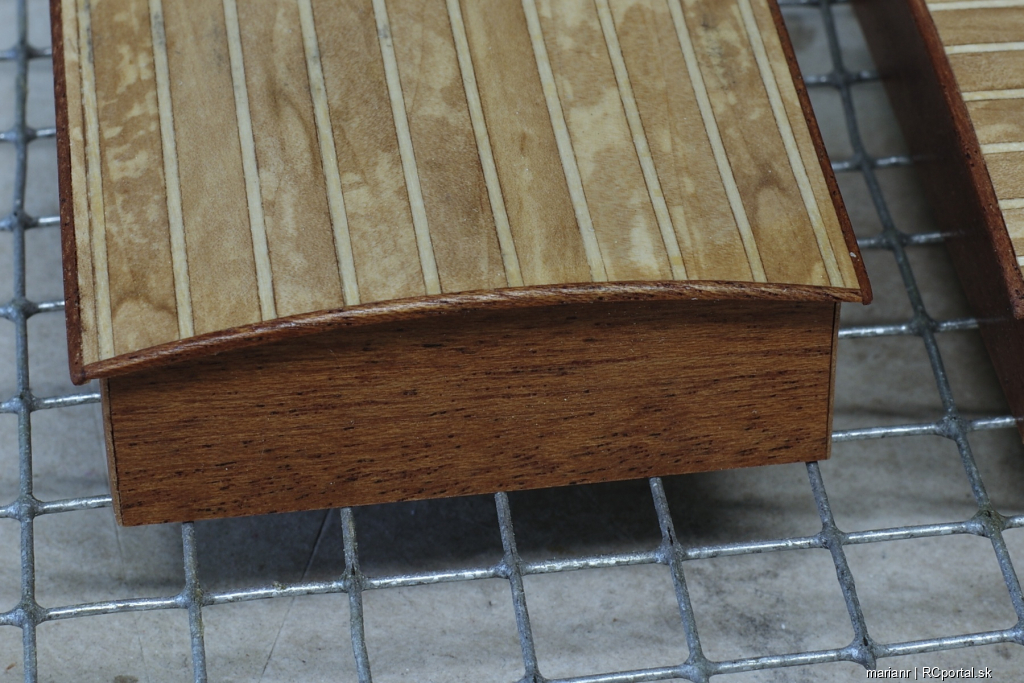

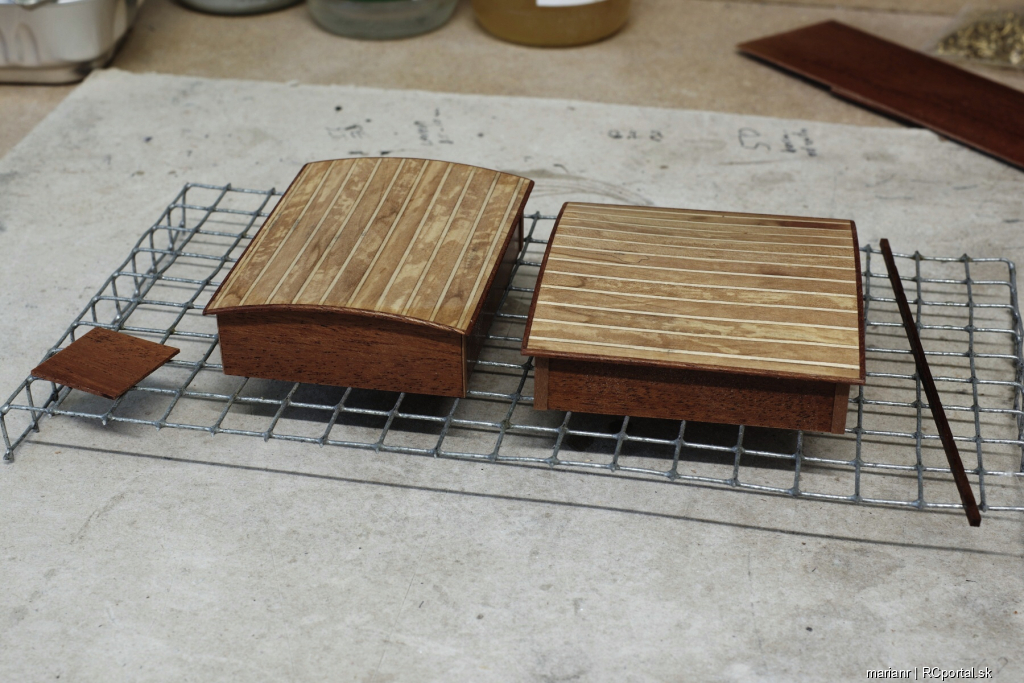

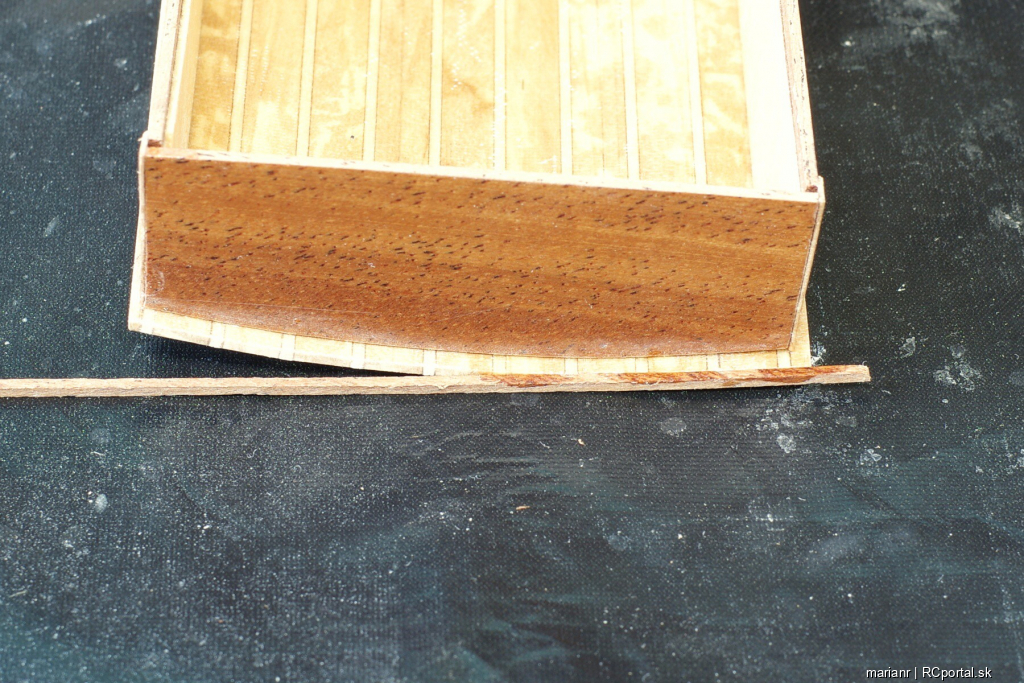

Strechu som olemoval tmavým drevom

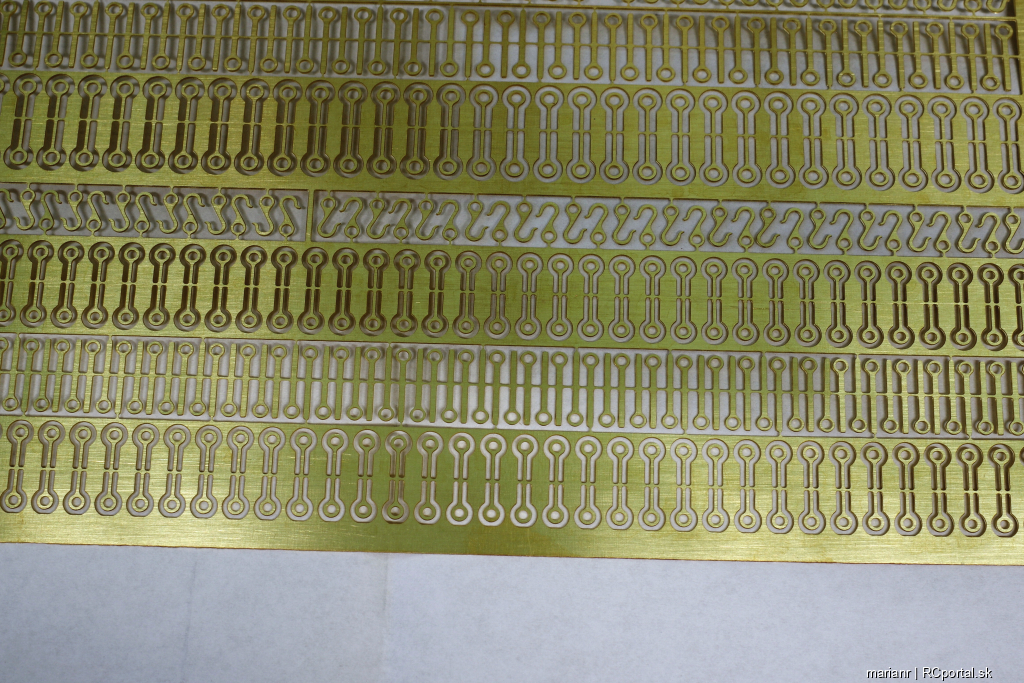

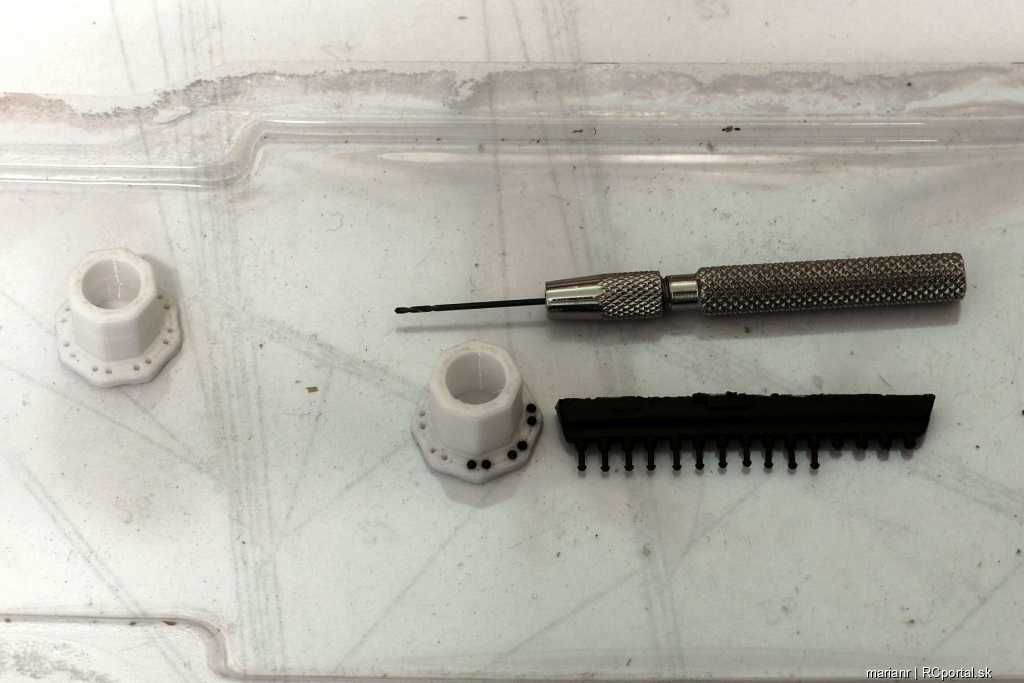

Prišli lepty:


Nakoniec zlá správa, dielňa bola opäť prerobená na hosťovskú izbu, dávam si prestávku.

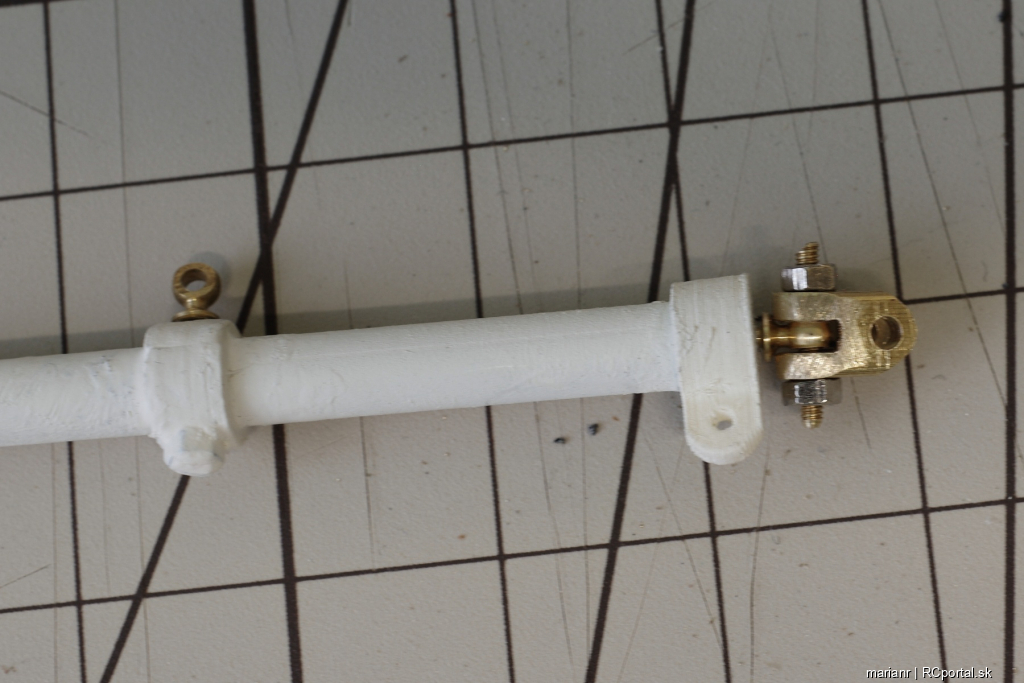

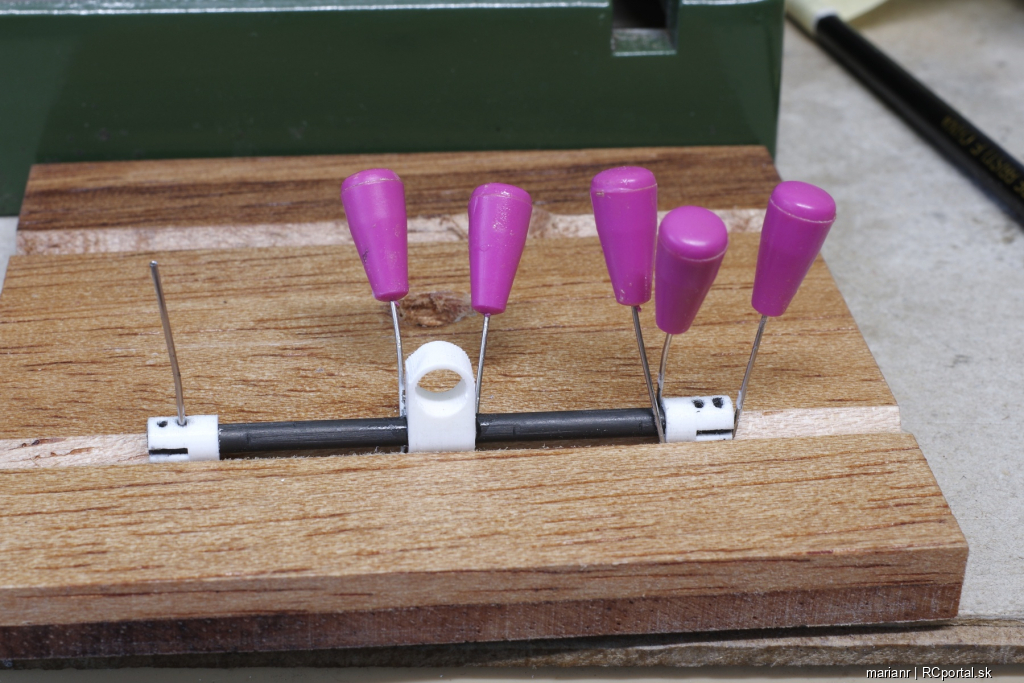

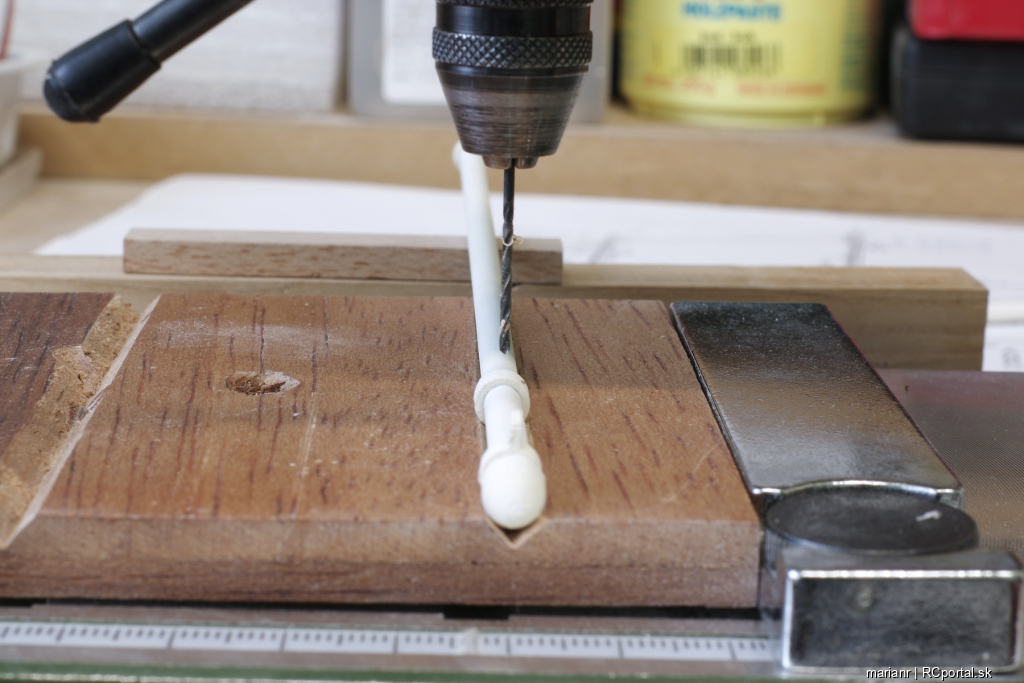

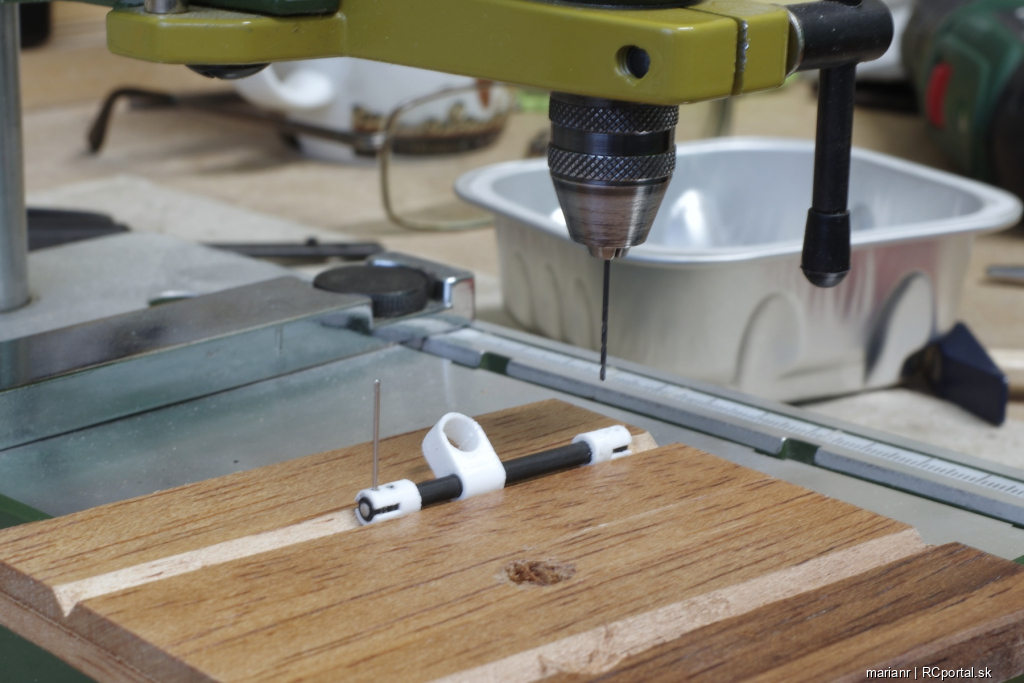

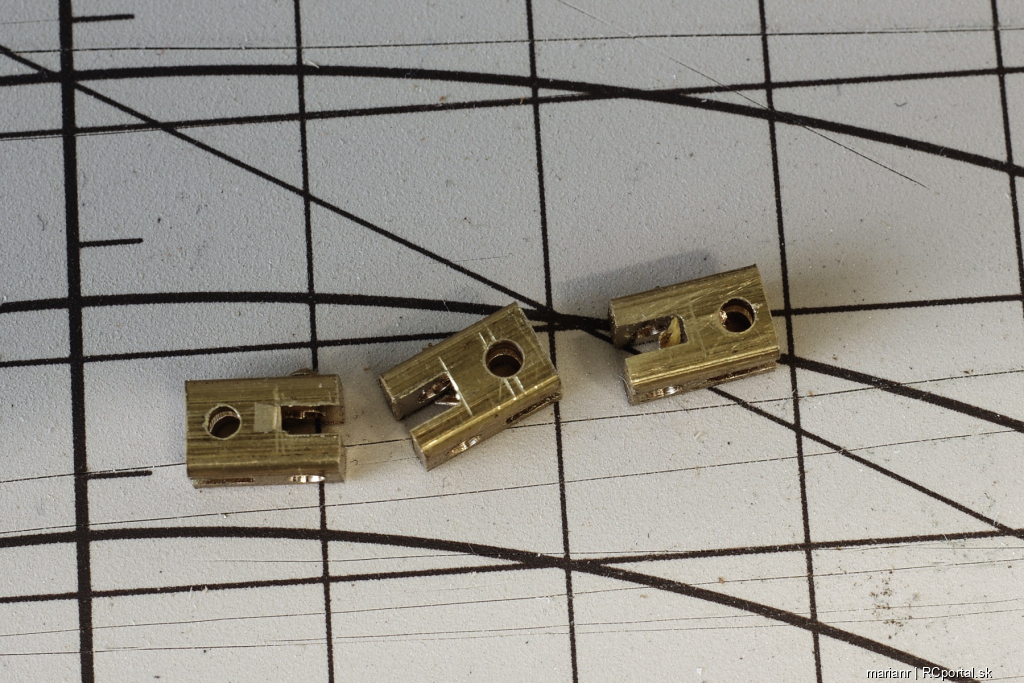

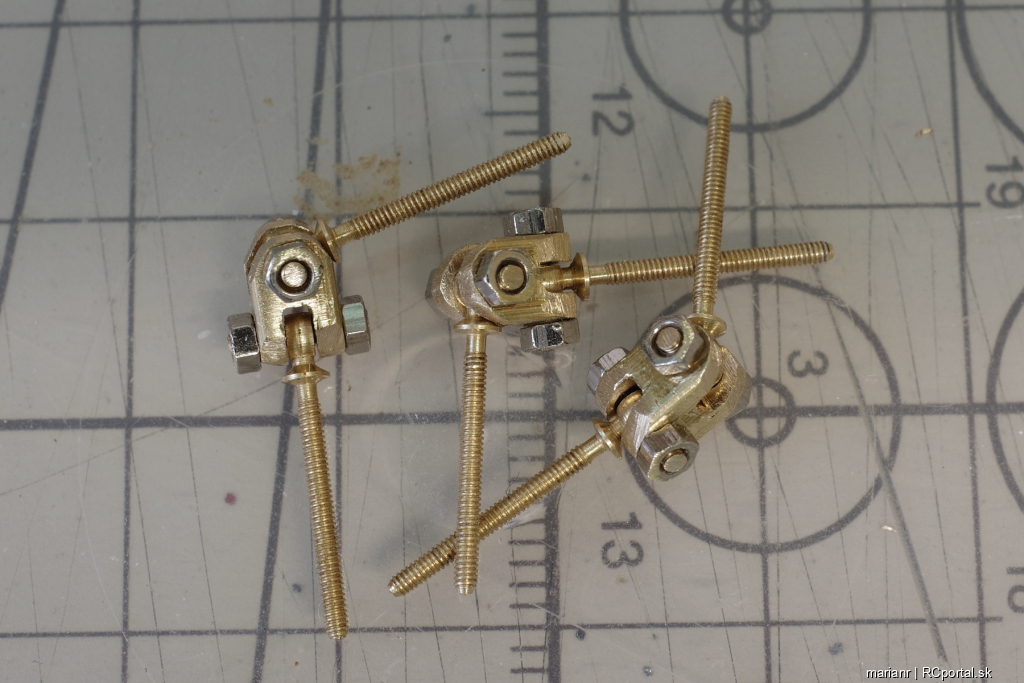

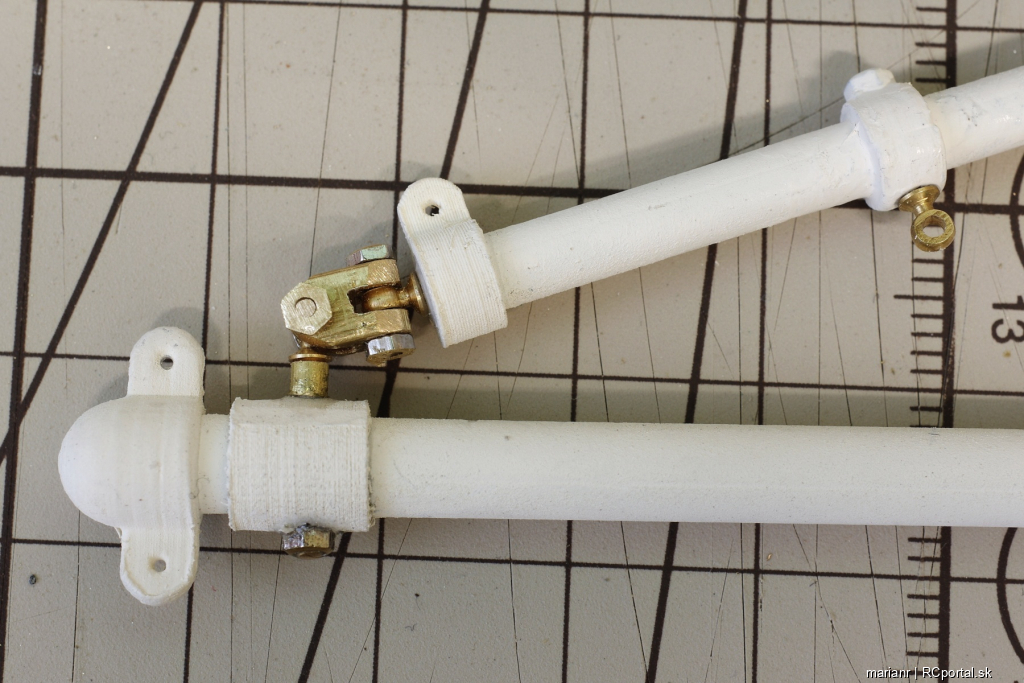

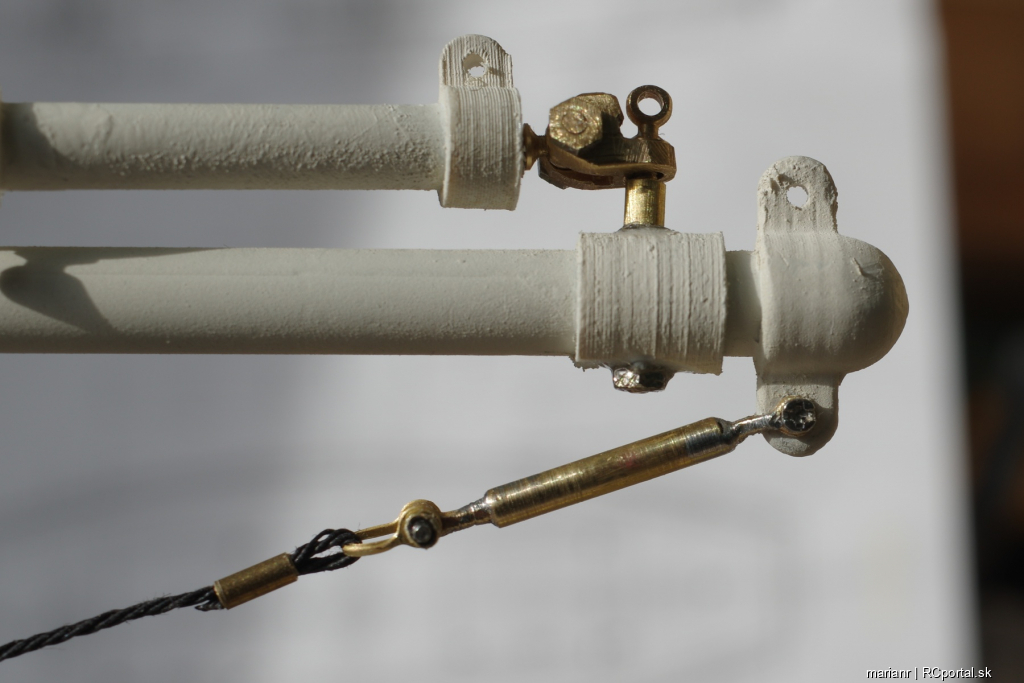

Ten kĺb hore je zle a už som ho prerobil.

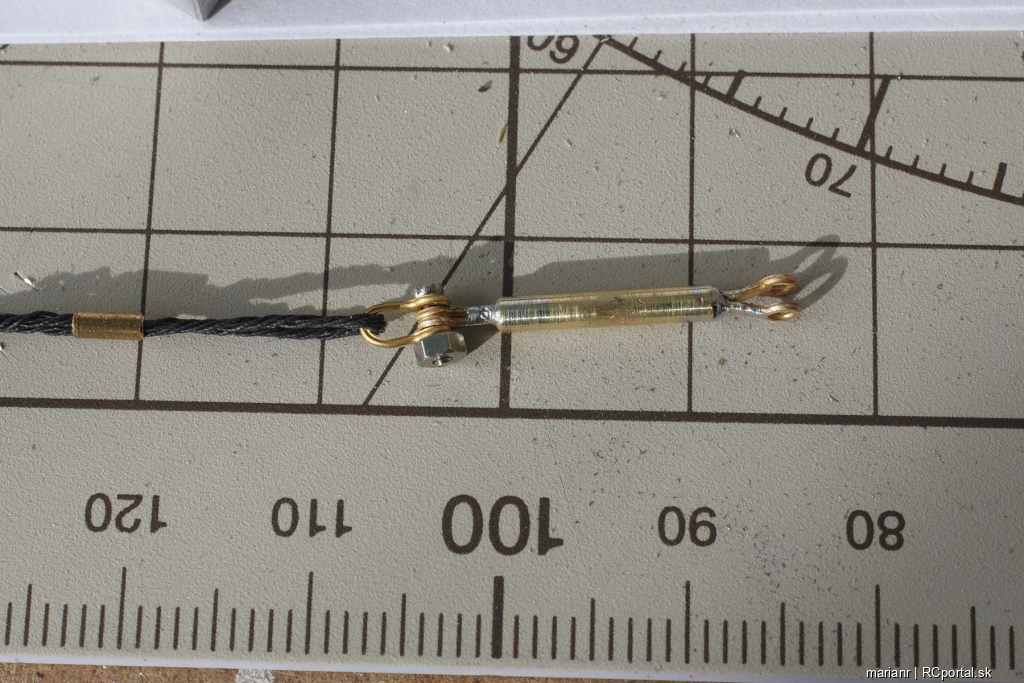

Nuž, niekedy je aj matica M1.0 veľká...


Tak som tam dal len milimeter trubky, stlačil a zalepil.

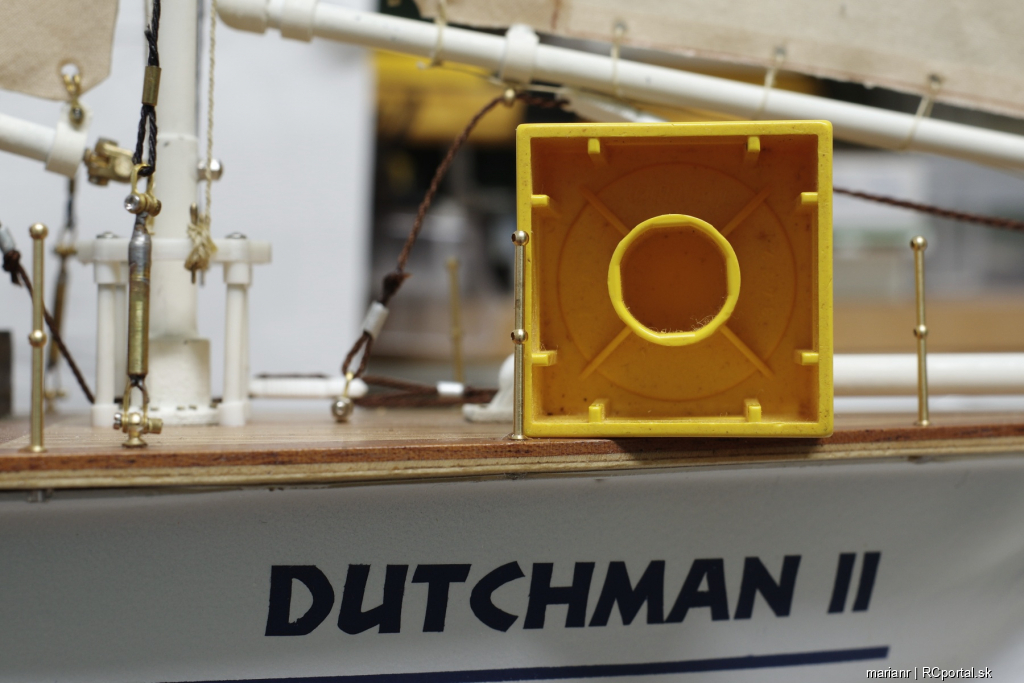

Mal by si dať nejaký predmet pre porovnanie, aké je to veľké ( malé ). Nezasvätený by si myslel, že robíš "normálnu" plachetnicu.

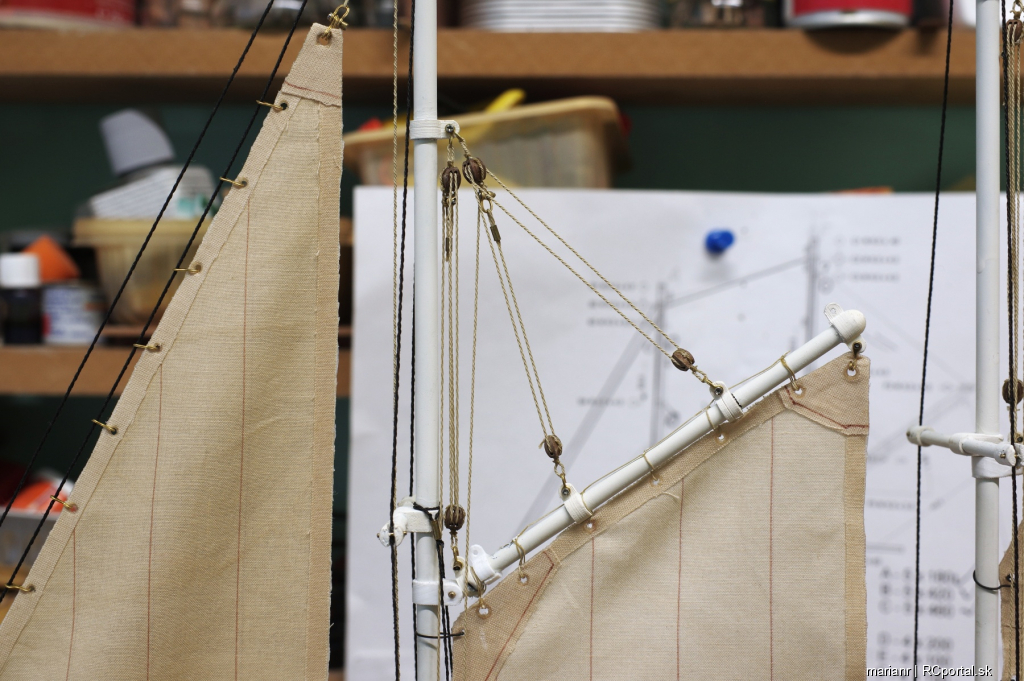

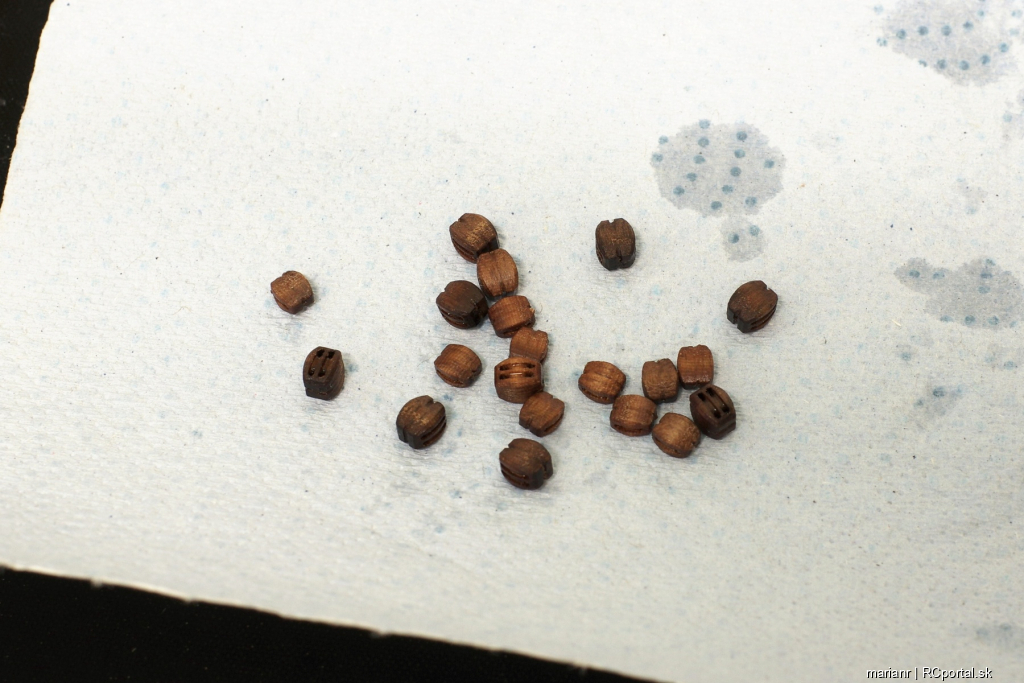

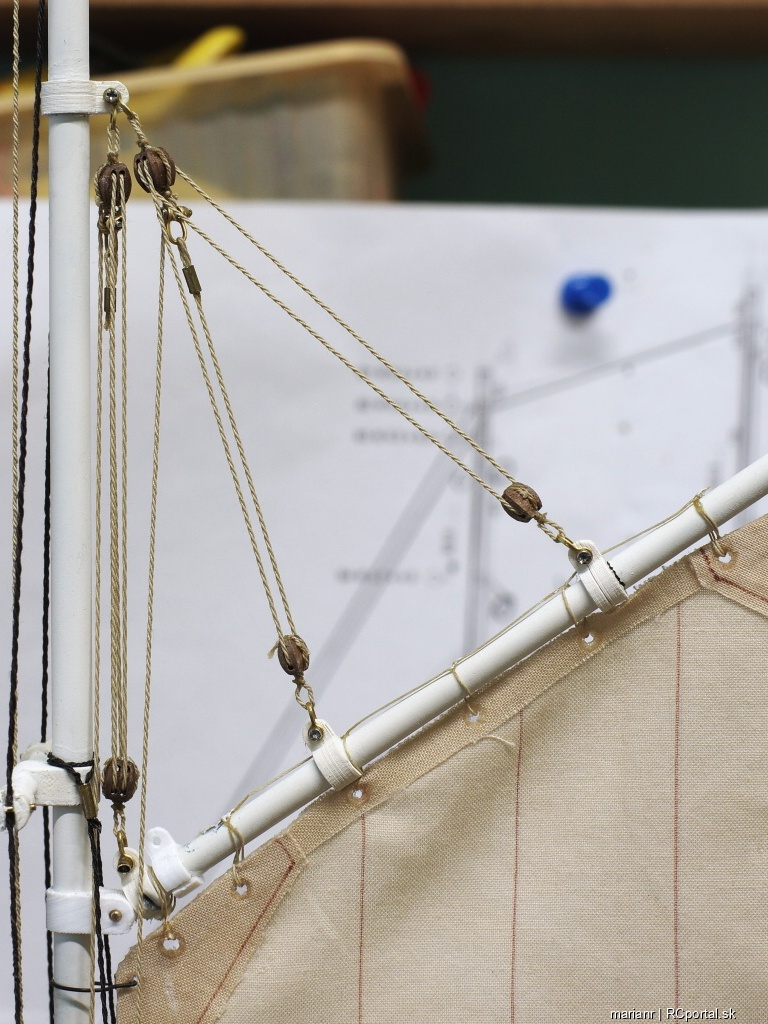

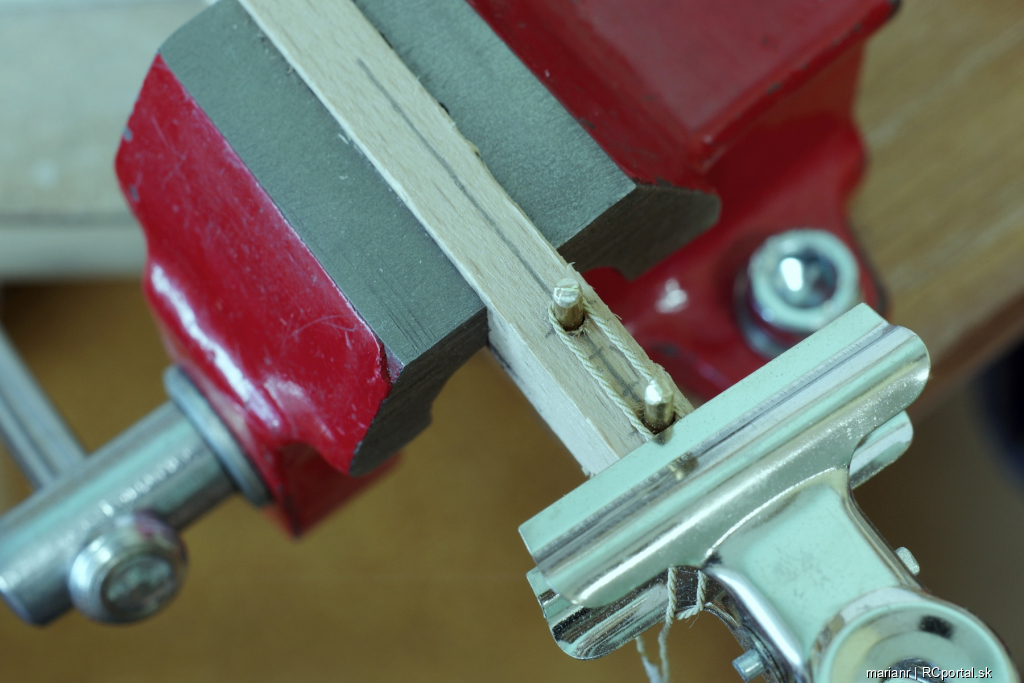

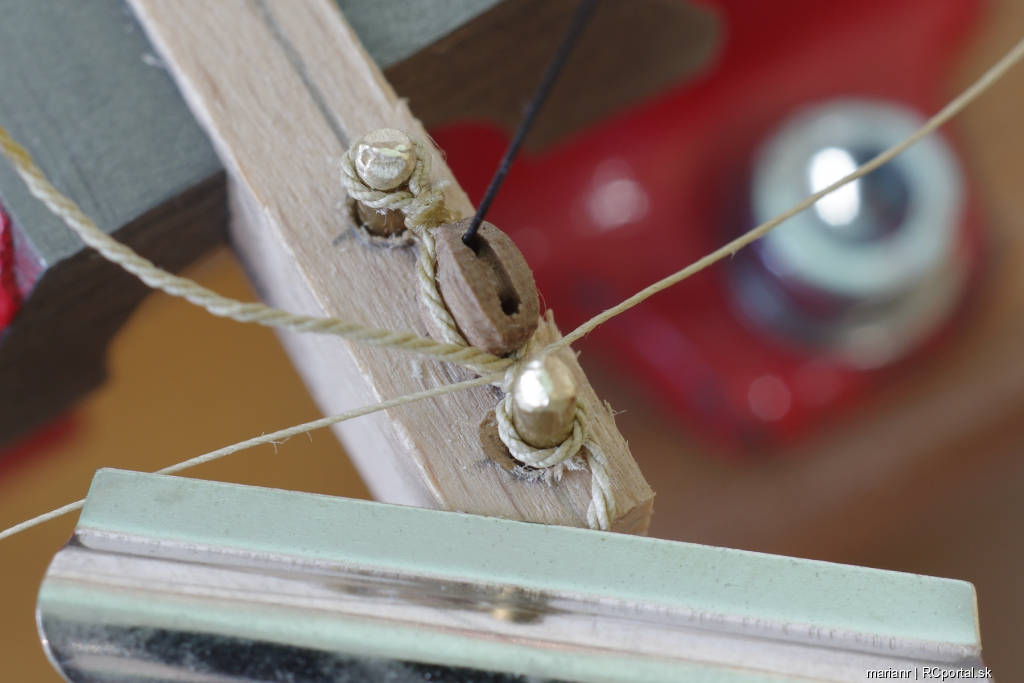

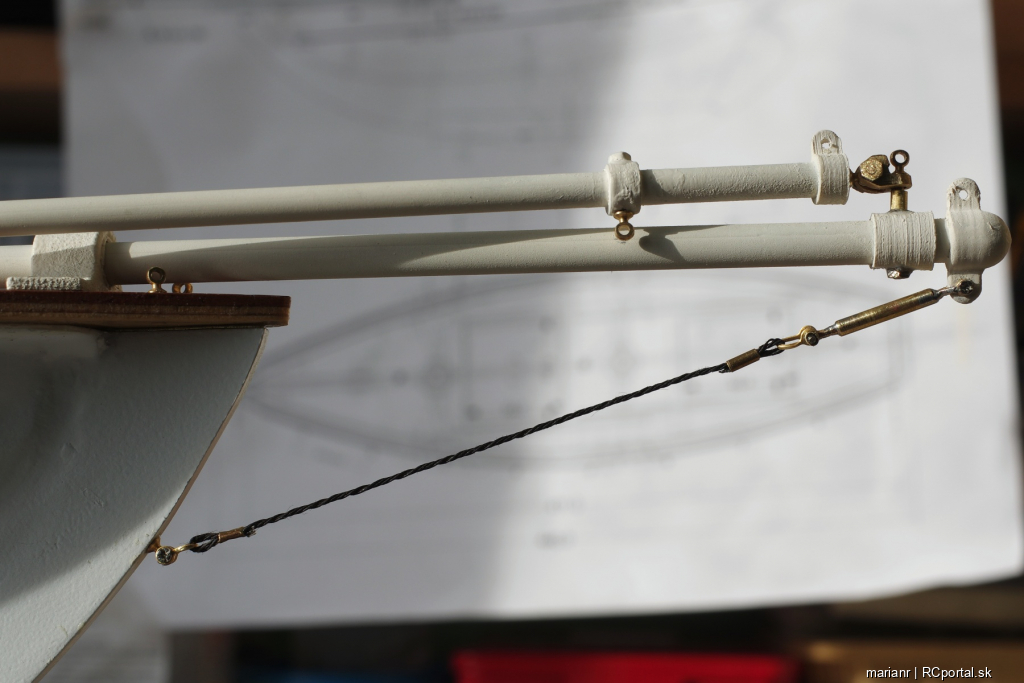

Už ich vešiam. 8-)

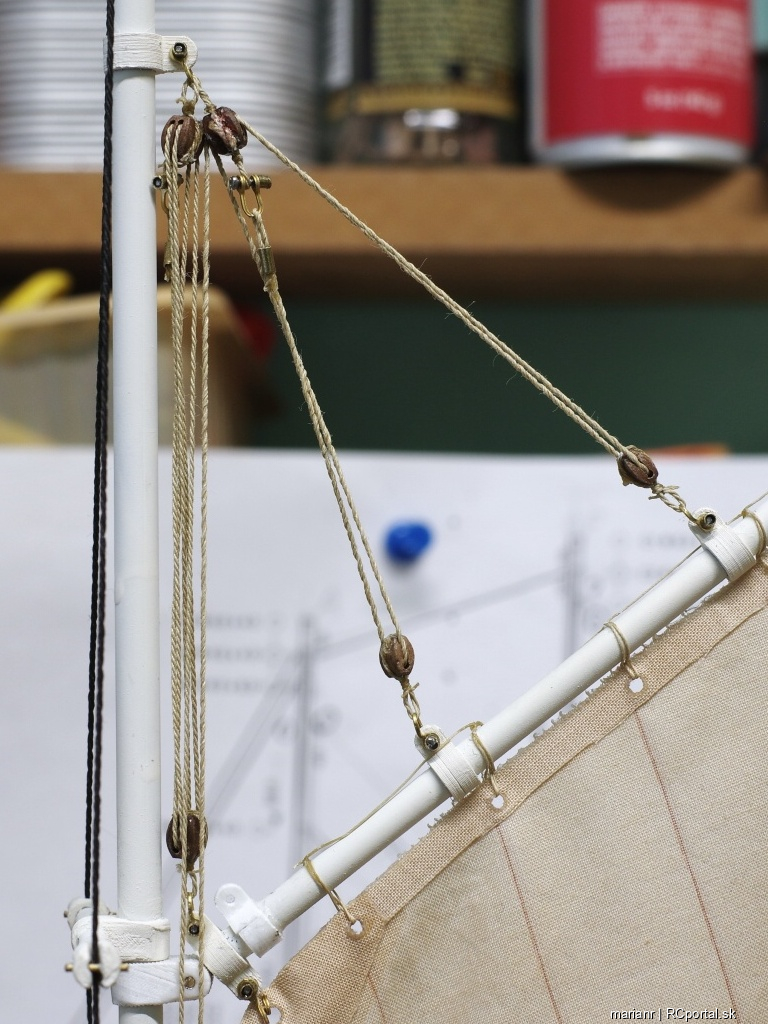

Na druhej fotografii je vidieť horšie zmotané lano... Minul som prvé, urobil druhé, natiahol, zalepil, odrezal a zahodil. Ďalšie stáčanie tiež nedopadlo super.

Zle sa na zmotávačke lán nastavuje napnutie alebo čo. Hnevá ma.

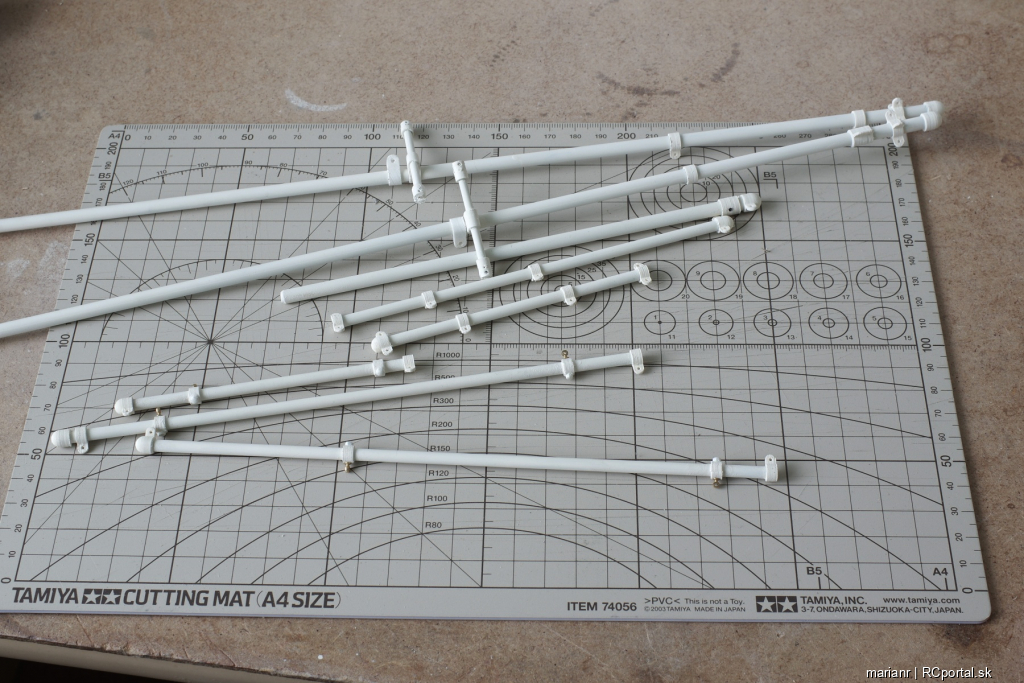

P.S. Rozmery: Sťažeň 5 mm, rahno 4 mm.

P.S. 2: Server zmenšuje obrázky, šajze.

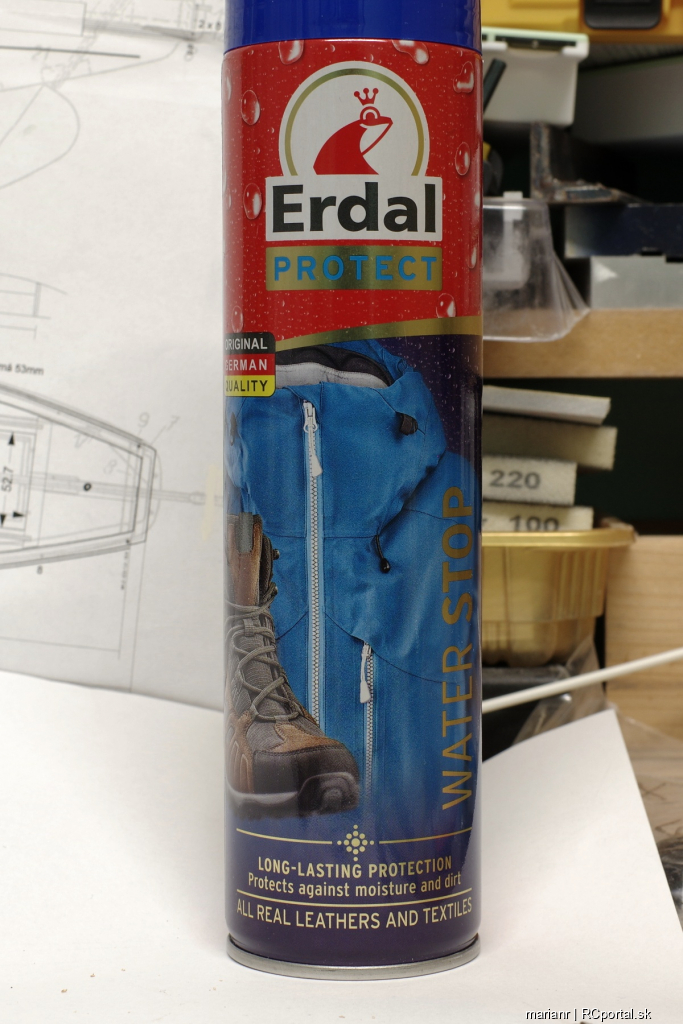

Použitá impregnácia:

Nie je asi ničím špeciálna, bola by použiteľná akákoľvek na textil.

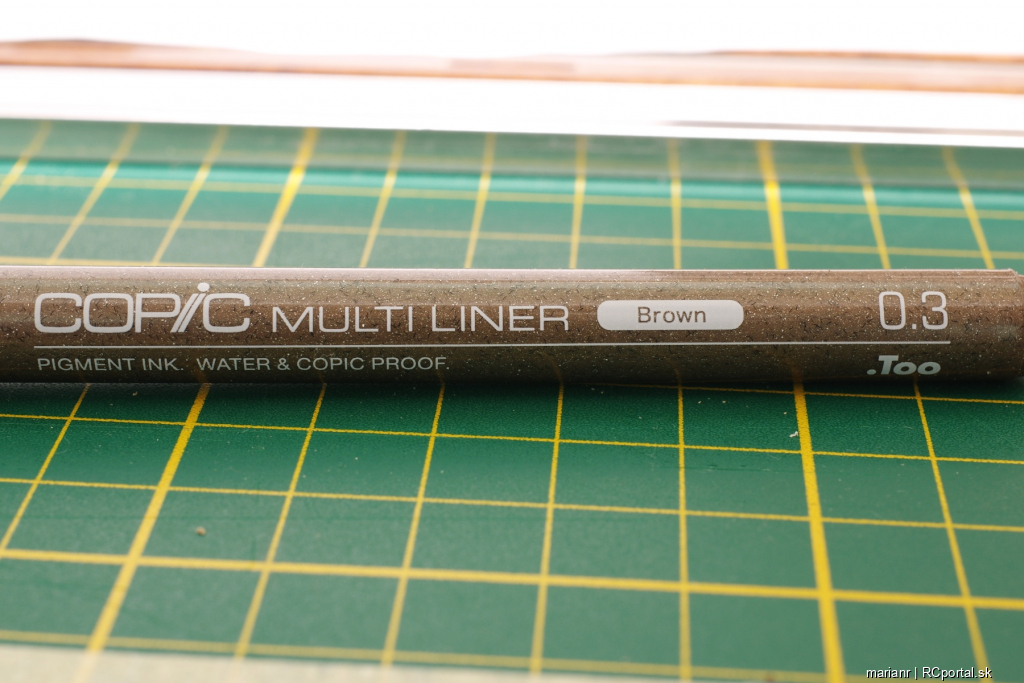

Liehové fixy tá impregnácia rozpúšťala, tak som kúpil akrylové:

(Predajca síce tvrdil že nie sú na textil, ale sú perfektné.)

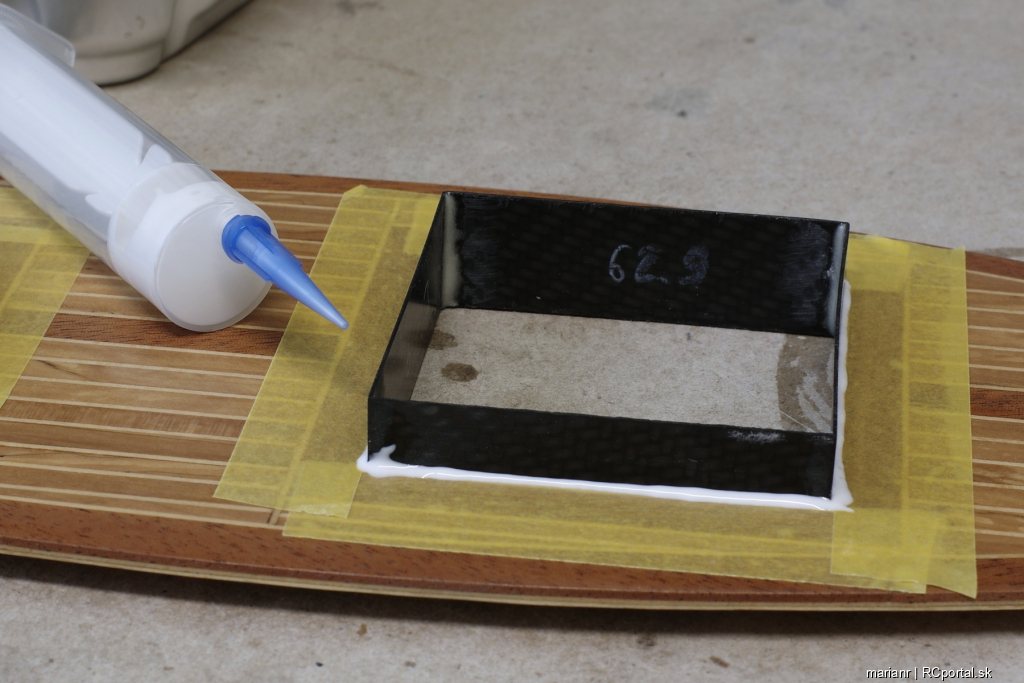

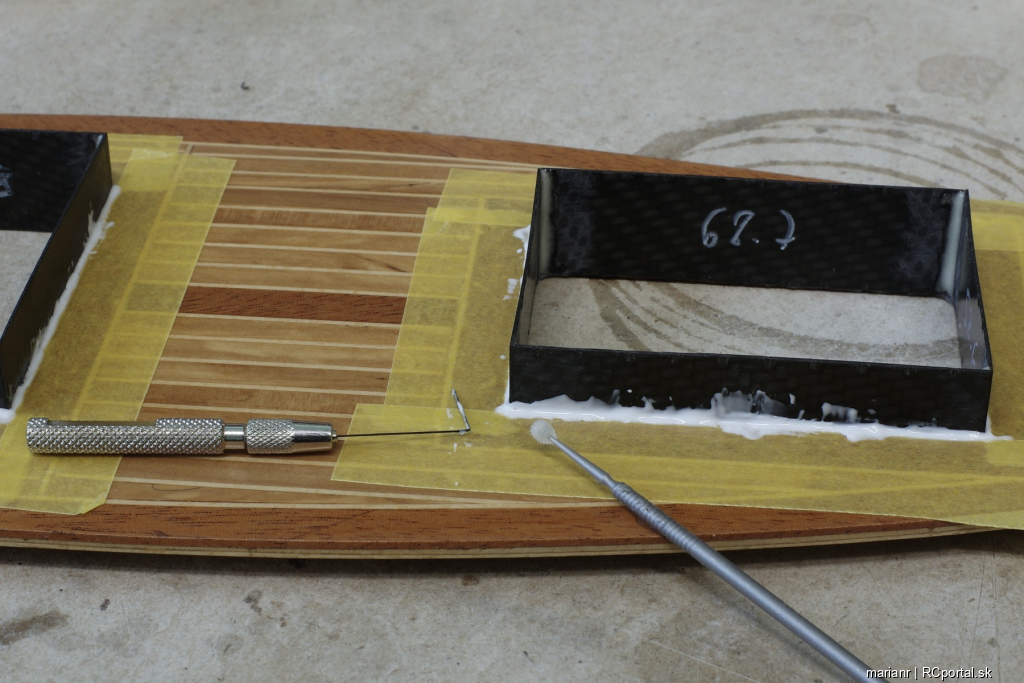

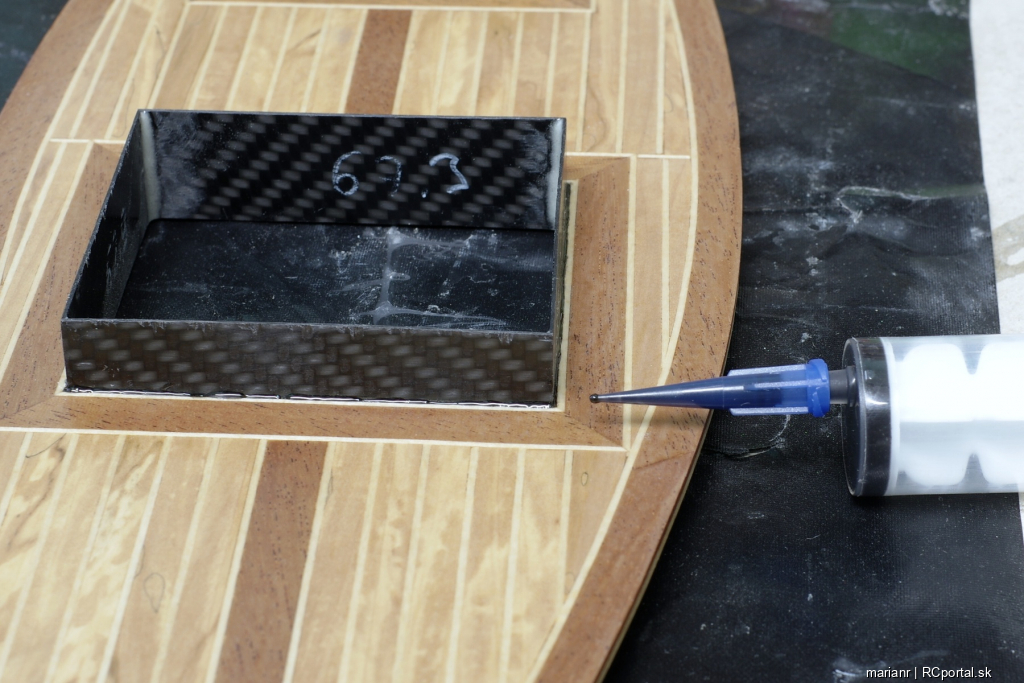

Lepil som bort:

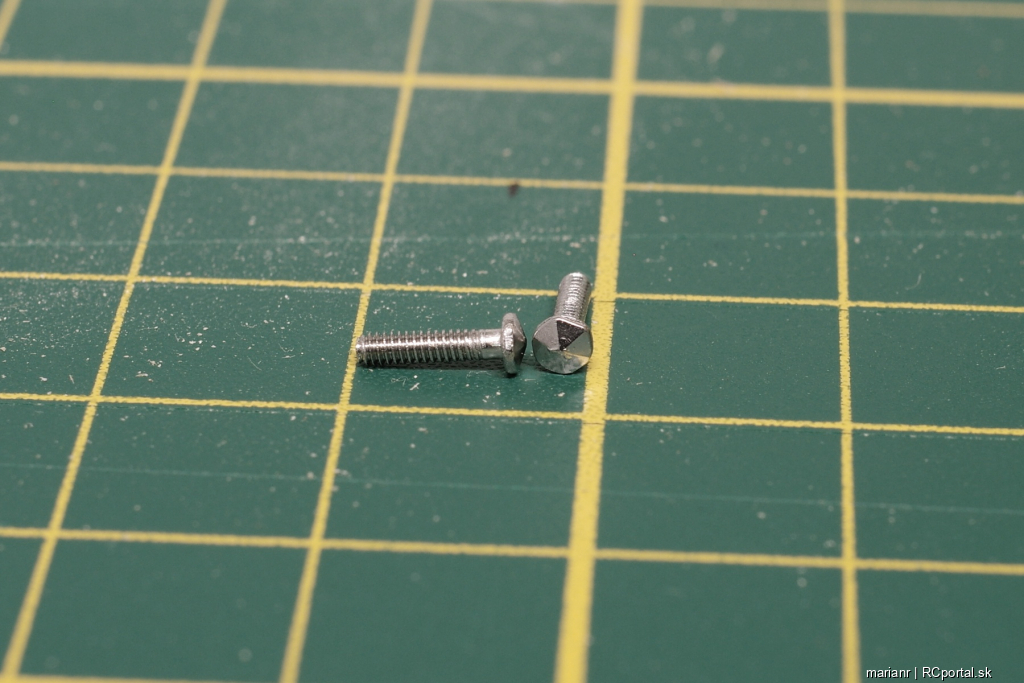

a zaistil skrutkami:
