Elite Topmodel.cz

Trup je laminátový s integrovanou kýlovkou, pochádza z modelu Fascination (potvrdené od Topmodelu). Vyztuženie uhlíkom je na bokoch a siaha od predku kabíny až po koniec krídel. Špička je urezaná na kužeľ 40 mm. Kabína je modrá nepriehľadná, vzadu je upevnená svojimi výstupkami, vpredu šróbom, ktorý sa zasunuje do drážky. Chvostové plochy sú tvaru X.

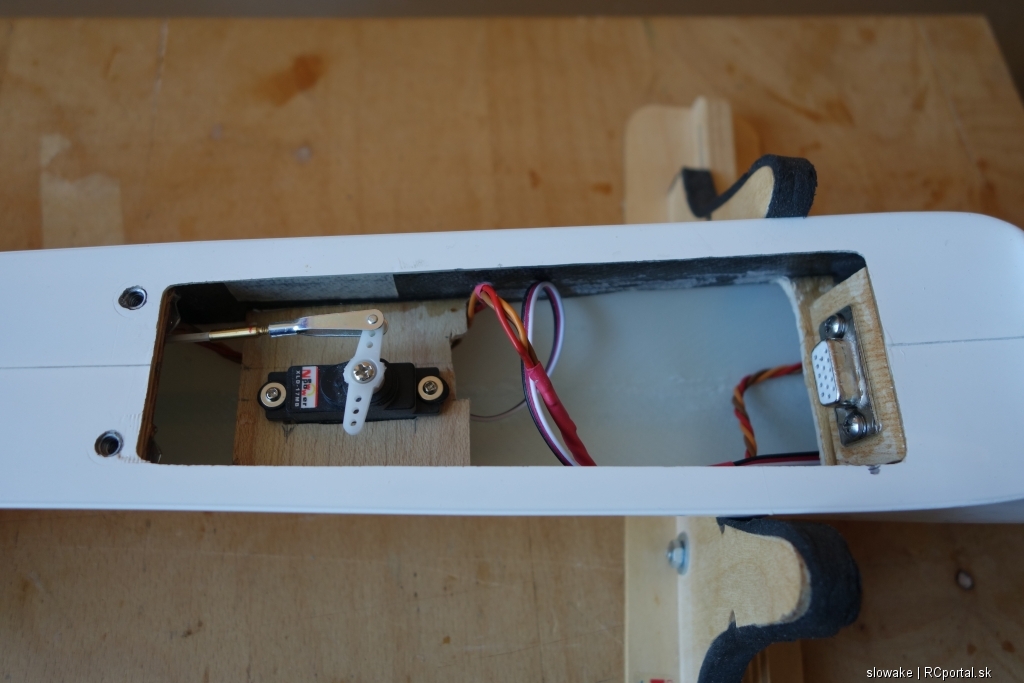

SOP je konštrukčná z balzy, zavesená tromi závesmi MPJ2502. Servo SOP je umiestnené pod krídlom v zadnej časti výrezu. Lôžko serva z preglejky 3 mm a vyrezaným otvorom pre servo je v dodávke. SOP je riadená lankovým náhonom MPJ2302. V dodávke sú aj 2 plastové trubičky pre prechod lanka z trupu, von k pákam SOP.

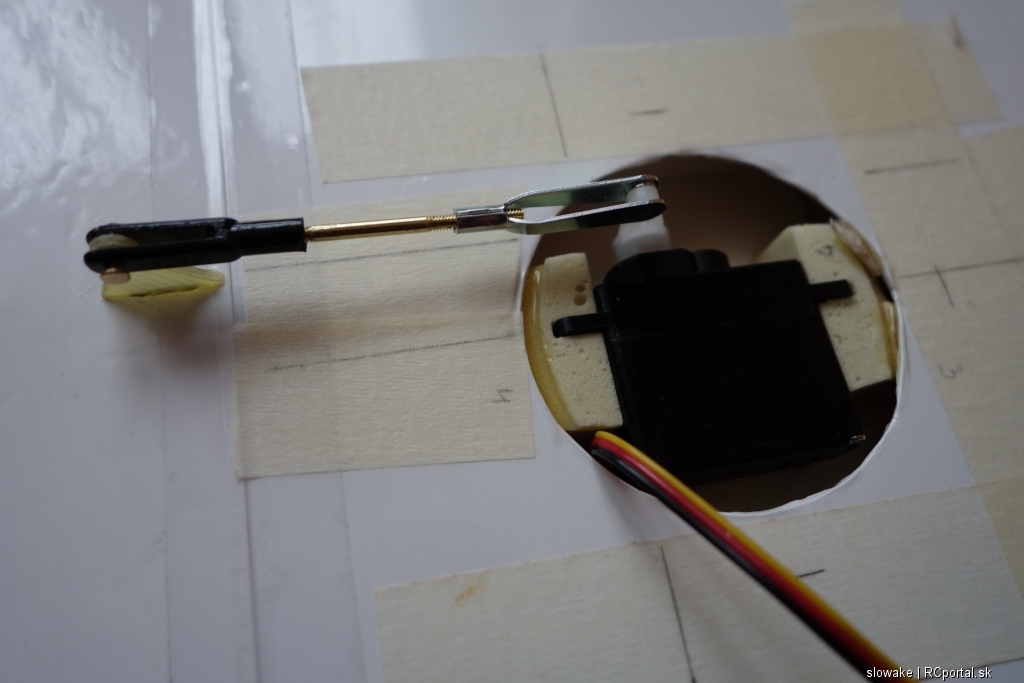

VOP je konštrukčná, plávajúca. Nábežnú hranu tvorí uhlíková trubka, hlavný nosník tiež.Obe časti VOP sa nasúvajú na laminátovú spojku fí4 mm, aretačná spojka je laminát fí 3 mm. Servo VOP je umiestnené v smerovke, je zalepené v dodaných polyuretánových držiakoch. Kruhový výrez na servo v SOP je len naznačený, treba ho vyrezať. Náhon na VOP je oceľovým tiahlom fí2 mm so závitom M2, narezaným po celej dľžke. Na strane páky výškovky je kovová vidlička, na strane serva je guľový čap MPJ2406.

Krídlo je trojdielne s dvojitým vzopätím. Konštrukcia je celobalzová, ale iná, ako je to obvyklé u Topmodelu. Hlavný nosník tvorí totiž torzná skriňa, nábežná časť je potiahnutá balzou. Klapky a krídelká sú z plnej balzy. Krídelká sú delené, pretože majú vzopätie. Riadené je vnútorné krídelko, vonkajšie je s ním pohyblivo spojené oceľovým drátom fí1,8 mm. Pre servá sú v krídle pripravené šachty, dodané sú aj držiaky serv z tvrdého polyuretánu a páky. Ako tiahla pre riadenie klapiek a krídeliek slúžia oceľové drôty fí1,8 mm. Na strane klapiek a krídeliek sú dodané plastové vidličky MPJ2110, na strane serv sa predpokladá záves tvaru Z. Stredná časť krídla sa pripája na trup pomocou kolíka v nábežnej hrane a dvoch kovových šróbov M4 v zadnej časti. Pripojenie serv do strednej časti krídla sa predpokladá počítačovým konektorom D-SUB 15 kolík (nie je v dodávke). Uši sa pripájajú na strednú časť laminátovými spojkami fí8 mm a fí3 mm. Okrem toho sú tam pripravené otvory pre "cvak mini" z produkcie Topmodelu (nie je v dodávke). Tiež sú už vyfrézované otvory pre 6-kolíkové MPX konektory. Vedenie servokáblov v krídlach je uľahčené zalepenými trubkami.

Model je potiahnutý fóliou Oracover, dodané obtisky sú z Oracalu.

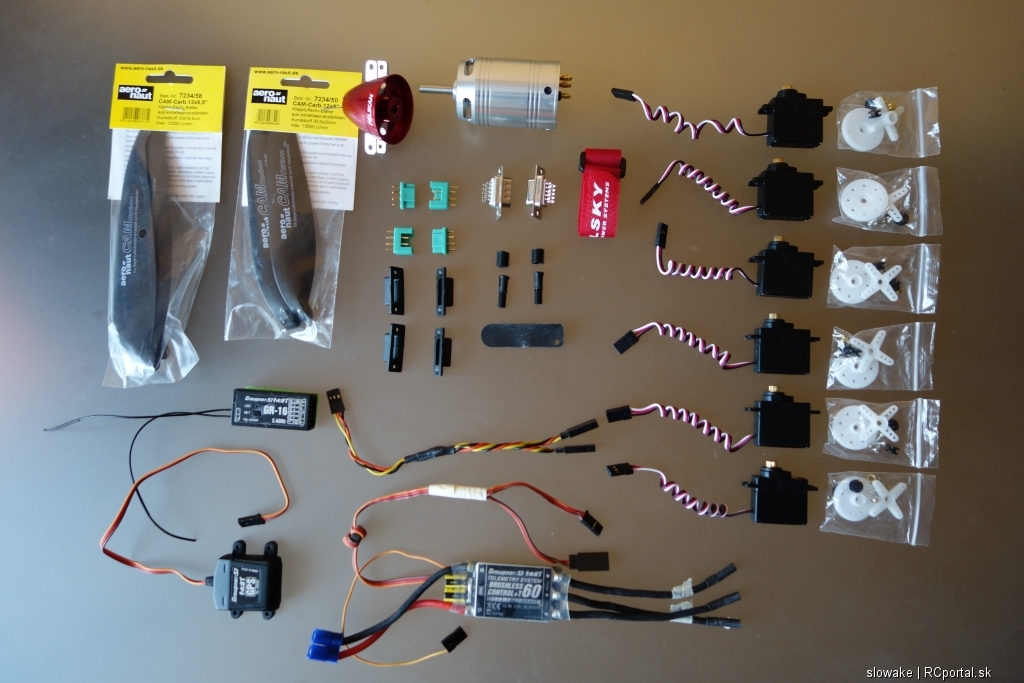

Osadenie:
- motor Turnigy Gliderdrive 3858-840
- regulátor Graupner +T60A
- servá 4x New Power XLD-17MB Digital Servo
- servá 2x Hitec HS-81 s prevodmi vymenenými za kovové
- prijímač Graupner GR-16
- GPS modul Graupner
- vysielač Graupner mx-20

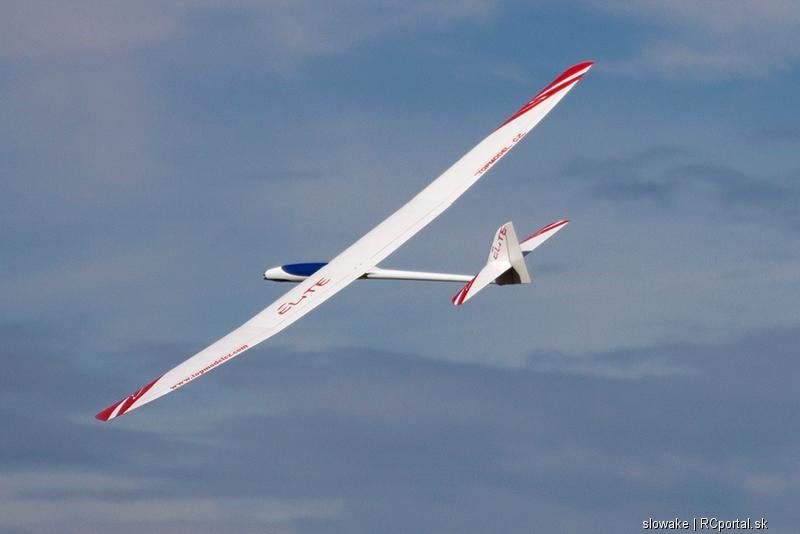

Model lieta perfektne, aj keď ešte nie je celkom zalietaný
