Technické parametry
| Výrobce: | RCexplorer + ja | Rozpětí: | 1100 mm | Hmotnost: | 847 g |
| Kategorie: | Koptéry | Délka: | 1100 mm | Materiál: | laminát, drevo |
| Motor: | 3x DT750 |
Popis

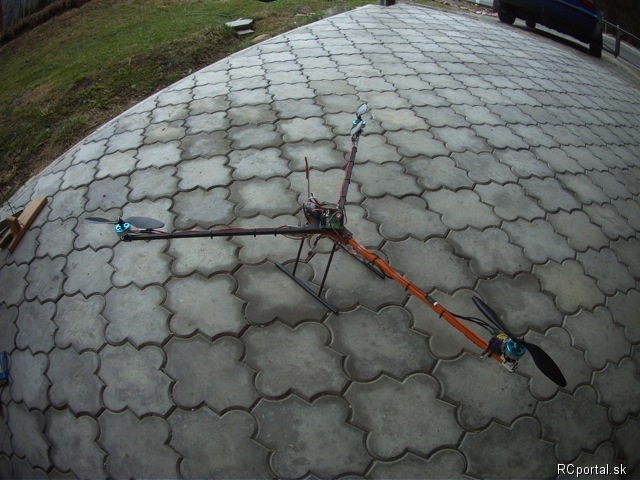

Tricopter postavený podľa plánu RCexplorer. Bola to rýchla stavba a veľmi jednoduchá. Teším sa tomu najviac, že tricopter lieta, po nastavení je naozaj veľmi stabilný.
Osadenie:
- doska HKboard v2.1
- DT750 motory
- Plush 18A regulátory
- BB-380MG servo
- 2200mAh 3s batéria
- prijímač HK 6ch
- 4700uF kapacitor
- snímač napätia článkov s alarmom
Vyrobil som si jednoduchý uhlíkový podvozok, pretože pod tricopterom budem voziť kamerku. Momentálne má váhu 847g, s kamerkou počítam váhu okolo kila. Už sa teším na prvé zábery. Zatiaľ len videjko z prvých pokusov o visenie:
odkaz na Youtube
Trošku mi trvalo, kým som ho nastavil pre stabilný let, ale to bola iba otázka pár vzlietnutí. Už som bol s Tricopterom aj na prechádzke
Postupne budem pridávať do témy môj progres. Je to môj prvý multikopter, veľmi sa z neho teším a čoskoro pribudne aj prvé video z vtáčej perspektívy.
Viac foto v galérii.
Osadenie:
- doska HKboard v2.1
- DT750 motory
- Plush 18A regulátory
- BB-380MG servo
- 2200mAh 3s batéria
- prijímač HK 6ch
- 4700uF kapacitor
- snímač napätia článkov s alarmom
Vyrobil som si jednoduchý uhlíkový podvozok, pretože pod tricopterom budem voziť kamerku. Momentálne má váhu 847g, s kamerkou počítam váhu okolo kila. Už sa teším na prvé zábery. Zatiaľ len videjko z prvých pokusov o visenie:
odkaz na Youtube
Trošku mi trvalo, kým som ho nastavil pre stabilný let, ale to bola iba otázka pár vzlietnutí. Už som bol s Tricopterom aj na prechádzke
Postupne budem pridávať do témy môj progres. Je to môj prvý multikopter, veľmi sa z neho teším a čoskoro pribudne aj prvé video z vtáčej perspektívy. Viac foto v galérii.
ID Modelu: AM1525 | Zobrazeno: 13469 | Přidané: 6. 4. 2012 o 12:53 | Autor: DaggyMAC
Motory…
Konektory pripravené na…
Dosky z…
Nahrubo postavený…
Yaw…
Flashovanie…
Hotový…
Pozičné…
Osadzovanie…
Hotový…
Detail…
Detail yaw…
Tricopter tesne pred úplne…
Screenshot…
| Autor | Zpráva | |
|
skylark modelár
Příspěvků: 1454 Moje modely Poslat zprávu |
explorer, rád ťa vidím! Tiež ma tieto okolnosti prinútili prejsť na hexakopter, momentálne čakám na uhlíkový rám. Meral si nejako dosah video linky s týmito anténami? Podľa všetkého by to malo fungovať celkom dobre až do 2 km.
Už viem, načo to treba http://www.multiwiicopter.com/products/sku-26 |
|
|
explorer modelár
Příspěvků: 74 Moje modely Poslat zprávu |
Ahoj, skylark, Vies co nemeral som to ale mozem to dakedy skusit ....... len musim nachystat plny kufor bateriek  Ja este musim spravit elektroniku a mozem testovat novu hracku , ako som tak kukal goodluckbuy a tie ceny tak normalne rozmyslam ze radsej kupim hotovu dosku. Len tak nahodou nevies ake su dorucovacie naklady pri expresnom doruceni (DHL, UPS) z goodluckbuy? Ja nemam nikdy nervy cakat 2 - 3 tyzdne. |
|
|
skylark modelár
Příspěvků: 1454 Moje modely Poslat zprávu |
No, teraz som skusil dačo hodiť do košíka a checkout a na shipping methods tam nebolo nič, len "no tracking" zdarma a "with tracking" $1.60 príplatok. Vidím, že dole majú DHL, UPS, FeEx ale neviem či od toho upustili alebo čo, ale nedalo sa mi to zvoliť ako druh prepravy. Veď skús sám, mne to nešlo. Ale počítaj, že za kuriéra bude príplatok tak $30 - $40. Keď si vezmeš full dosku MWC s tým procesorom 2560 za $106, tak možno sa ti to aj oplatí, okrem GPS tam je všetko, ak sa bude dať. Inak normálne to chodí tak za tie cca 2,5 - 3 týždne, ako si spomínal. Ale je to stále rýchlejšie ako od jedného nemenovaného obchodu v KE, nie?  |
|
|
explorer modelár
Příspěvků: 74 Moje modely Poslat zprávu |
GPS do hexa uz mam doma nachystane uz len 10dof imu + uP (atmega2560). Hmm takze idem asi diy cestou. Este rozmyslam aj nad 32bit variantou (STM32), ale kazdopadne za tie 3 tyzdne co by to islo to ja uz budem ma hotove |
|
|
Bello99 modelár
Příspěvků: 61 Moje modely Poslat zprávu |
cauko mam otazku chcel by som si postavit neaky quad ale neviem ci sa mi to viac oplati objednat z HK alebo z http://www.goodluckbuy.com/hobbies-and-toys/multicopter.html lebo cenovo by ma to vyslo asi lacnejsie z toho druheho ale ci tam nieje neaky odrb ze su slabe alebo nekvalitne komponenty a este ci niekto uz ma skusenosti s tym obchodom Goodluck |
|
|
DaggyMAC team RCPortál
Příspěvků: 1734 Moje modely Poslat zprávu |
Z Goodluckbuy som už bral, je to spoľahlivý obchod. Výhodou motorov a komponentov z Hobbykingu je, že sú overené a na webe nájdeš plno názorov, skúseností a recenzií, takže vieš, ktorý motor je dobrý a ktorý nie. Na Goodluckbuy sú častokrát neoznačené motory, z ktorých môžeš len odhadovať, aký budú mať výkon. Ak sa chceš viac dozvedieť o lacných komponentov na quadcopter z Hobbykingu, pozri túto tému: Low cost quadcopter. |
|
|
Bello99 modelár
Příspěvků: 61 Moje modely Poslat zprávu |
Dikes za info ta stranka sa mi zide a nevies ze z kade je lepsia zakladna doska ? ci HK alebo GL |
|
|
DaggyMAC team RCPortál
Příspěvků: 1734 Moje modely Poslat zprávu |
Na HK máš skvelú KK s displejom a accelerometrami. Na GL máš skvelú FreeFlight dosku a MultiWii dosky. Rozhodnúť sa musíš sám. |
|
|
Barlog modelár
Příspěvků: 232 Moje modely Poslat zprávu |
zhodou okolnosti chcem postaviť presne tuto copterku od RCexplorera iba tak pre info ... musia byt Plush 18A regulatory alebo môžu byť aj nejake ine ?? ako je to z vyvažovanim ?? koľko vydrži baterka ?? |
|
|
DaggyMAC team RCPortál
Příspěvků: 1734 Moje modely Poslat zprávu |
Regulátory tam daj hocijaké, ale musia byť schopné príjmať frekvenciu z dosky. Plush sú overené a fungujú, preto ich používam. 2200mAh batéria vydrží cca 8-9 minút letu pri FPV s 85g kamerou. |
|
|
Barlog modelár
Příspěvků: 232 Moje modely Poslat zprávu |
tak chcel som použiť programovatelny od HK napr tento ... http://www.hobbyking.com/hobbyking/store/__6458__Hobbyking_SS_Series_25_30A_ESC_card_programmable_.html potiahlo by to aj vedšiu zaťaž ?? napr ak by som chcel dať 3S 6000 mAh baterku (važi 448g) , alebo by bolo lepšie vymeniť motory za tieto http://www.hobbyking.com/hobbyking/store/uh_viewitem.asp?idproduct=18232 + trojvrtula 9x6 resp 10x6 |
|
|
DaggyMAC team RCPortál
Příspěvků: 1734 Moje modely Poslat zprávu |
To ti neviem povedať. Prepočítaj si váhu komponentov oproti ťahu motorov. Z plného výkonu si zober cca 80% (plus mínus nepresnosti, preto 80), takže aby ti model visel na polovici dráhy plynu, musí byť hmotnosť tricopteru cca 40% z maximálneho ťahu všetkých motorov. Čísla si už musíš dopočítať sám. |
|
|
skylark modelár
Příspěvků: 1454 Moje modely Poslat zprávu |
Existuje take empirické pravidlo, že celkový ťah motorov musí byť min. 2x väčší ako celková hmotnosť koptera (komplet so všetkým čo vezie). Ideálne aspoň 2,5 násobok a viac. Plne naložený by ti mal zavisieť tak na pol plynu a vtedy to máš dobre. |
|
|
Barlog modelár
Příspěvků: 232 Moje modely Poslat zprávu |
na tychto motorov z 9x6 vrtulou mam odskusany statycky tah pri plnom plyne 1300g na 6000 mAh ma vydrz 22 min ... mierne expotencionalna krivka klesania max. tahu po 15 min. cca 800g po 20 min bolo 600g potom to zacalo padat rychlo dole cize to by malo byt 3900g plny staticky tah 3 motorov ... planovana celkova hmotnost z kamerkou cca 1200g , myslite ze by to mohlo pri normalnom lete vydrzat 15-20 min ?? |
|
|
skylark modelár
Příspěvků: 1454 Moje modely Poslat zprávu |
Vyzerá to ok, ale či ti vydrží 20 min, to neviem. Ked polietaš 12 - 15 min, tak si dobrý. Máloktoré kotpery lietajú 20min. |
