Technické parametry
| Výrobce: | JA | Rozpětí: | 0 mm | Hmotnost: | 2800 g |
| Kategorie: | Lode - motorové | Délka: | 860 mm | Materiál: | Preglejka - Mahagon |
| Motor: | HK 3674/ 1660Kv |
Popis
Rebra prekreslene z povodnych planov, vypalene z 4mm preglejky laserom, Nasledna klasicka stavba
ID Modelu: AM3118 | Zobrazeno: 15570 | Přidané: 12. 7. 2013 o 11:21 | Autor: darco2
Takto nejak to vyzeralo ked…

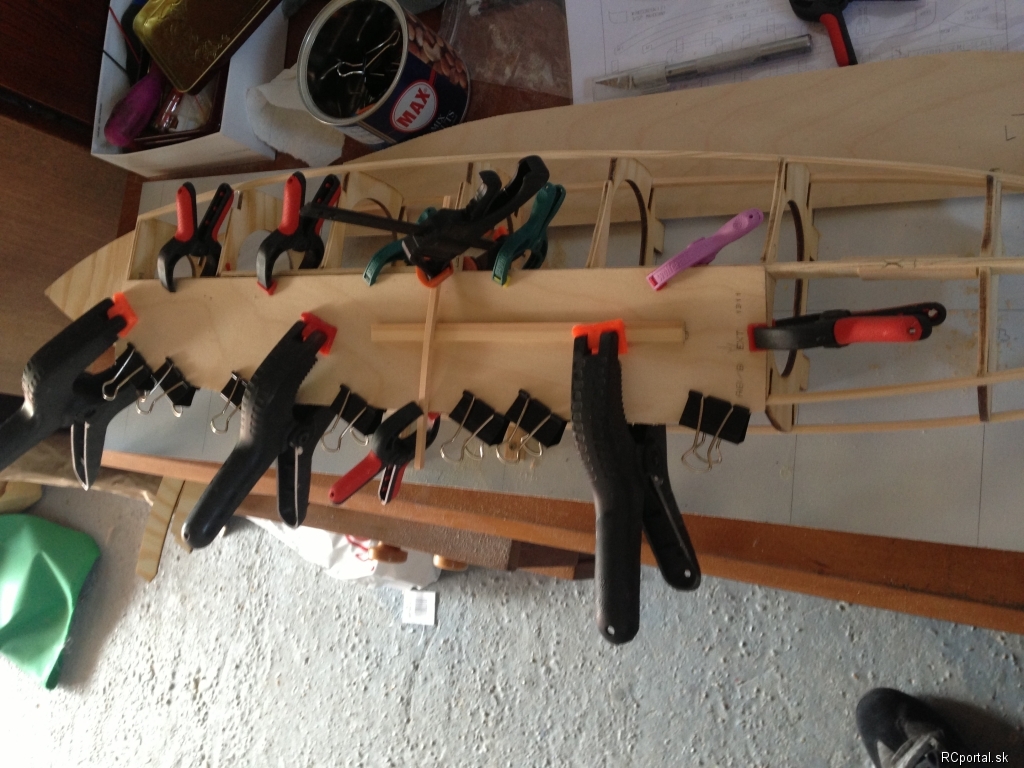

Spodny diel je z 5 casti,…

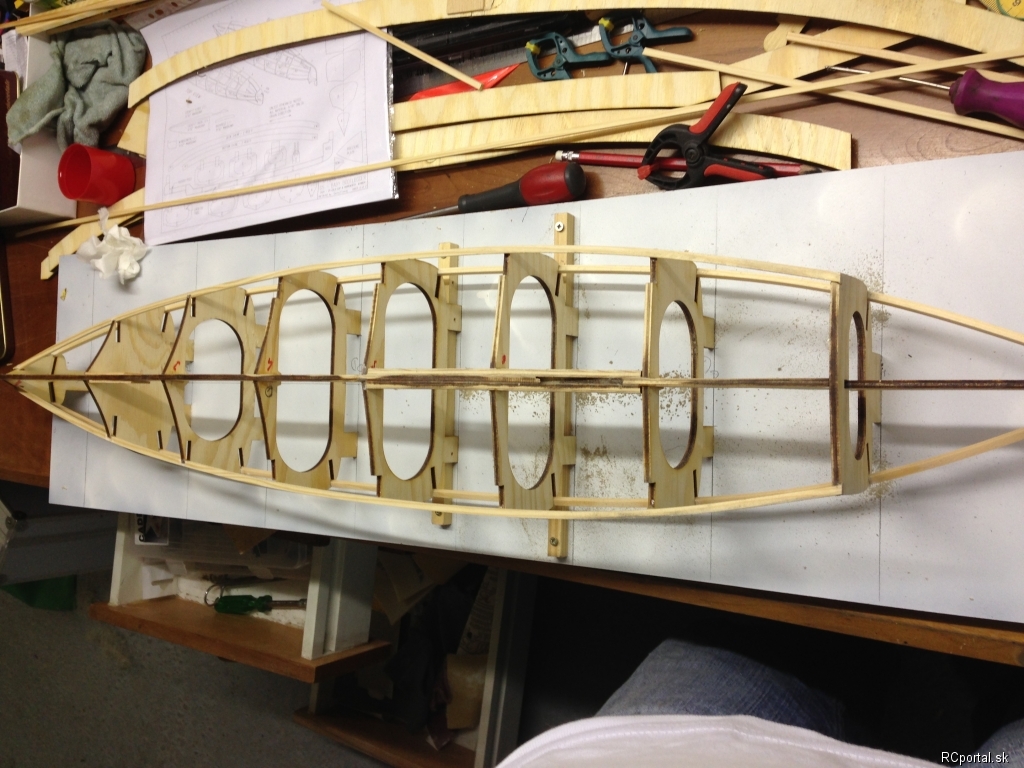

Zaciatok stavby, klasika hore…

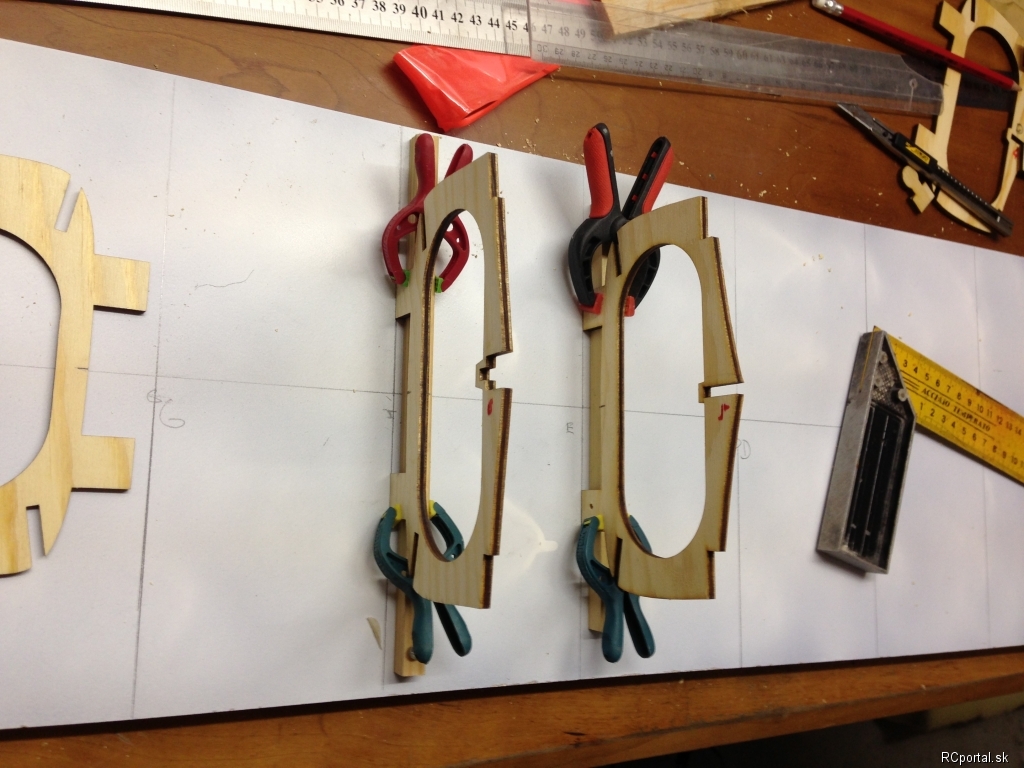

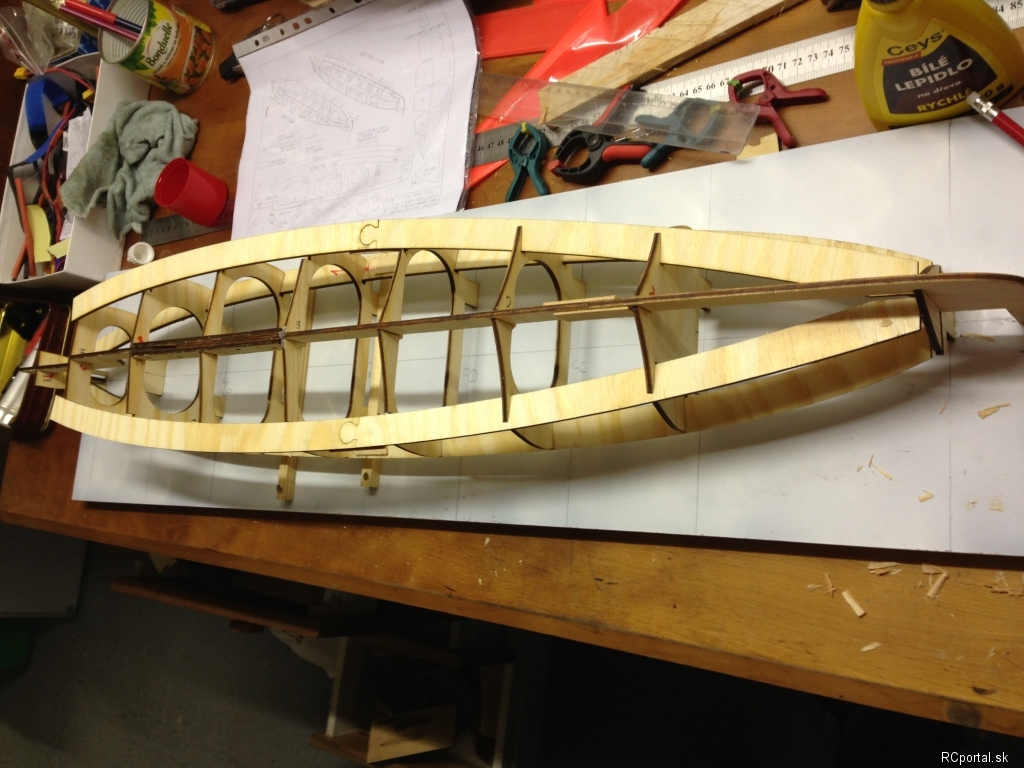

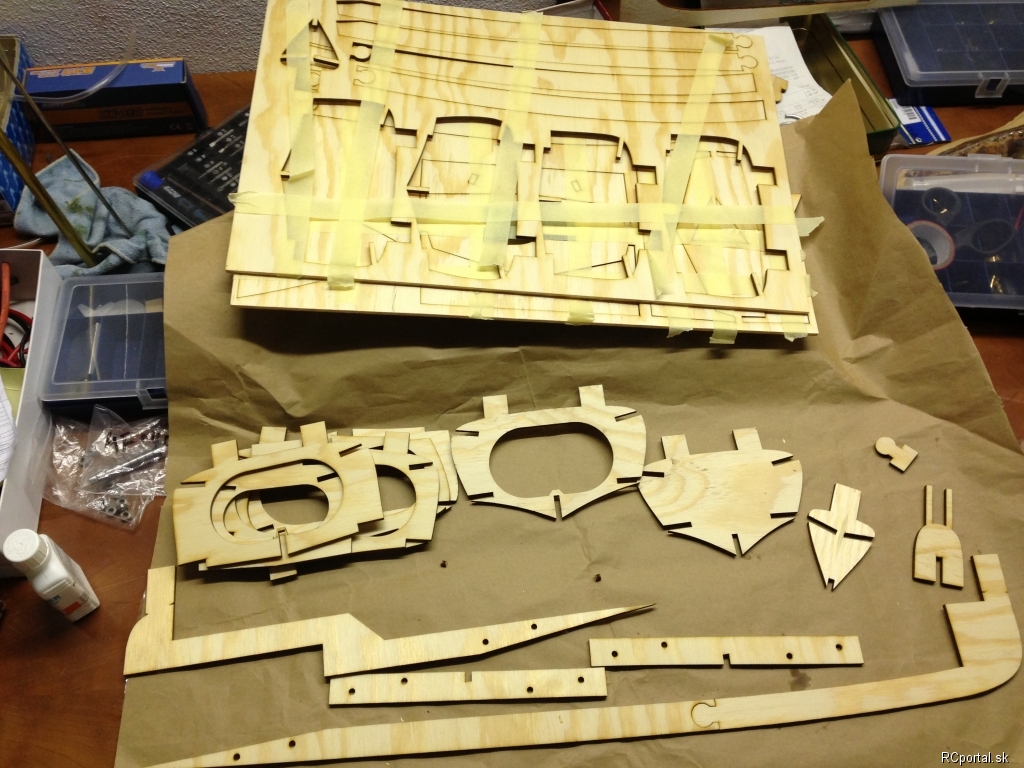

Rebra…
S povodnymi…

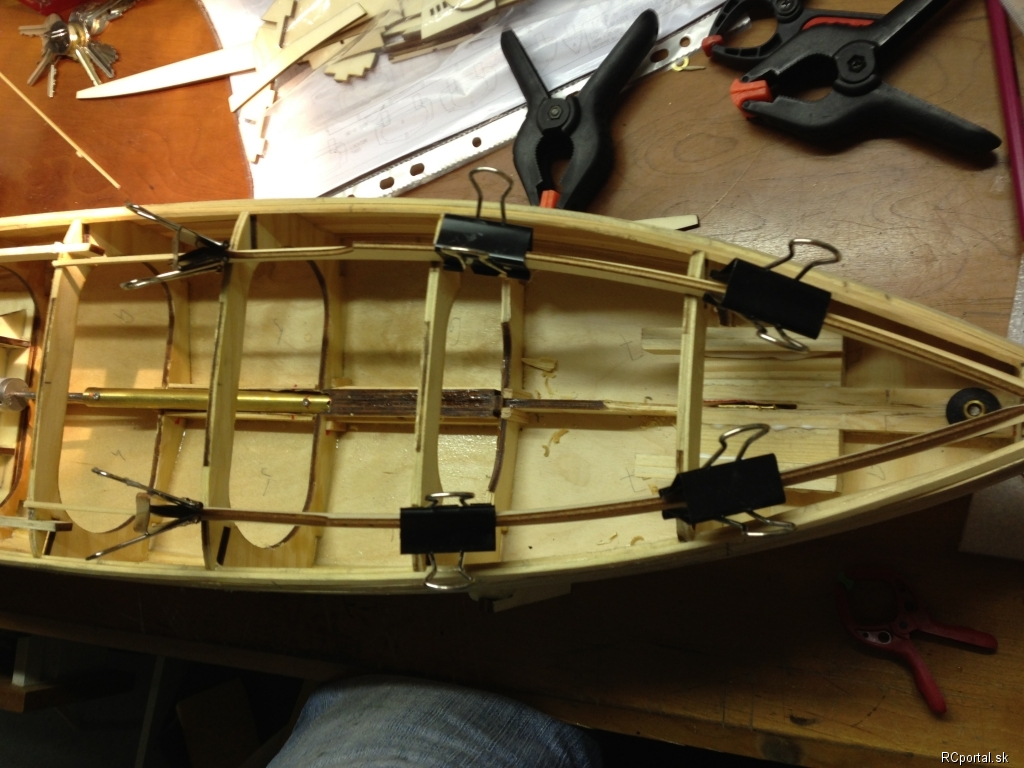

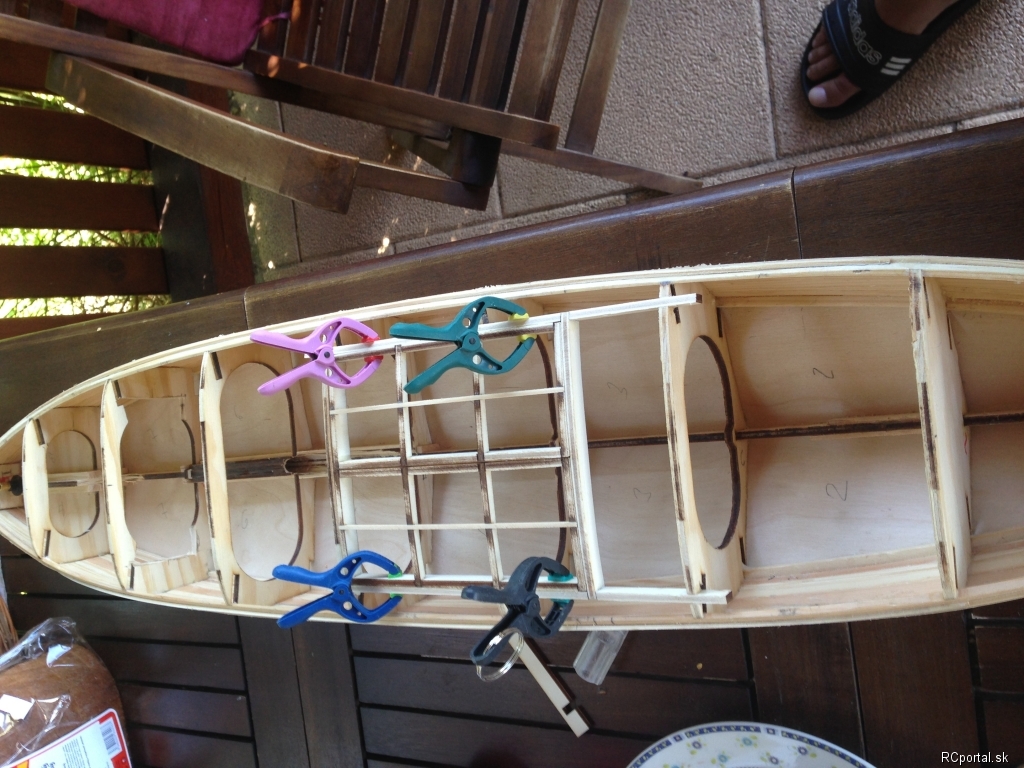

Tu su uz pouzite 4x4mm…

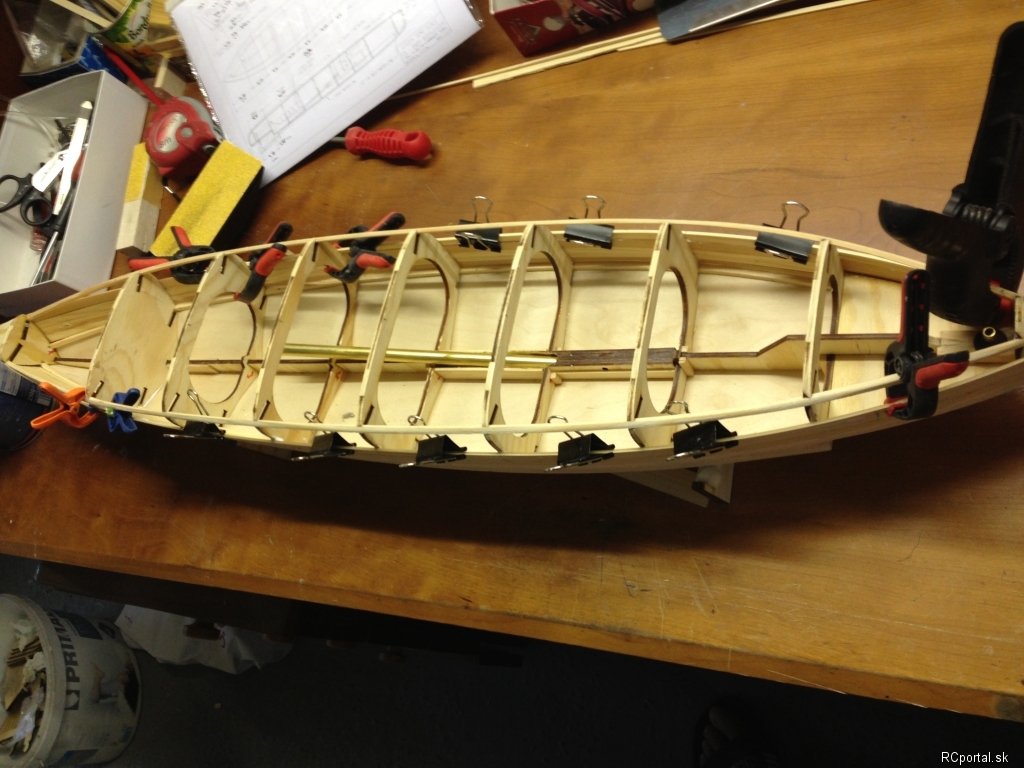

Zaciatok 1. plankovania…
Moje vrtacie zariadenie,…

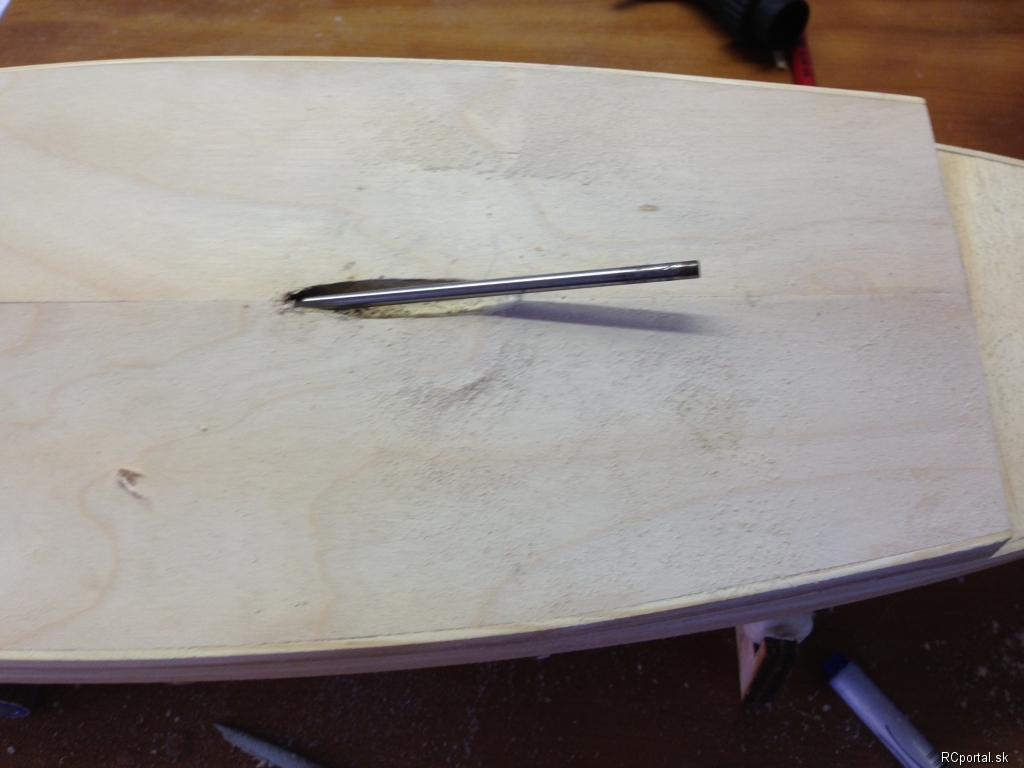

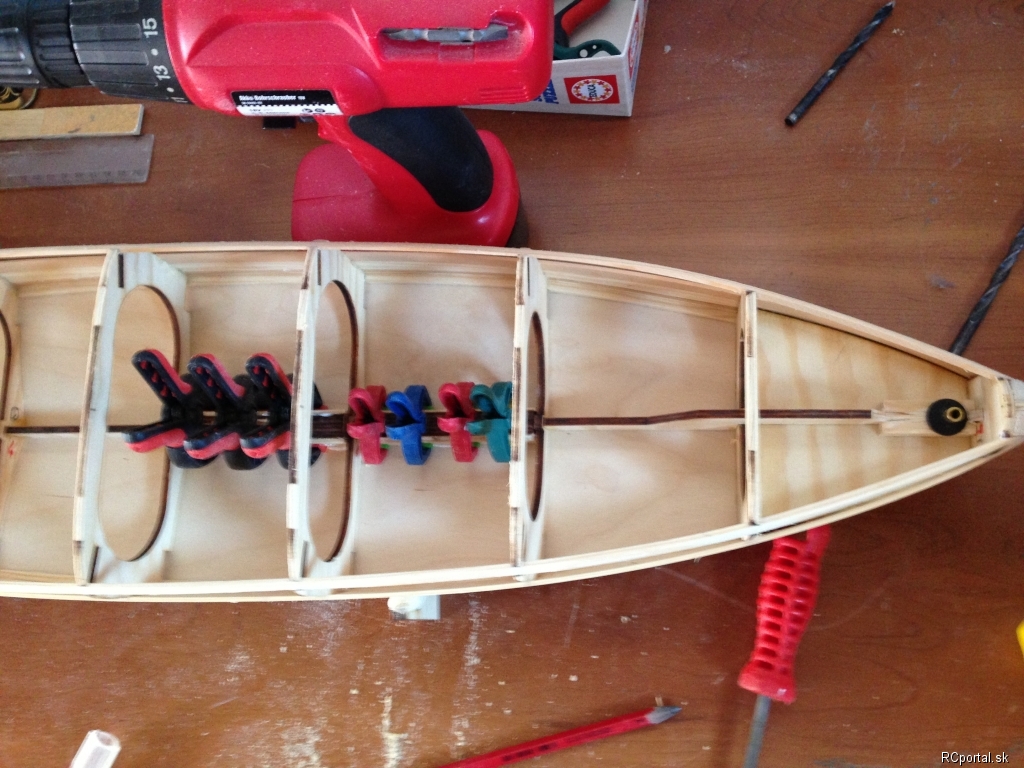

Spevnenie okolo hriadele..
Domacky vyrobeny vrtak 10mm,…
Voditko z…
Pomalicky postupujem v…
Miesto pre standartne…
Do trupu som narval dve 2s…

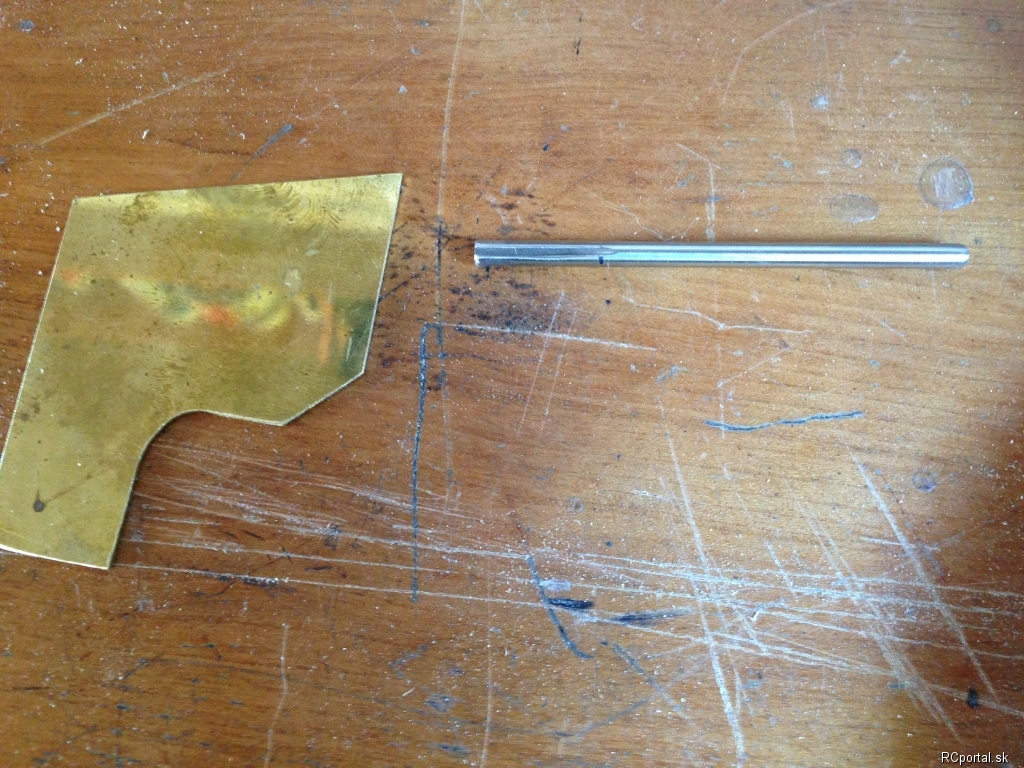

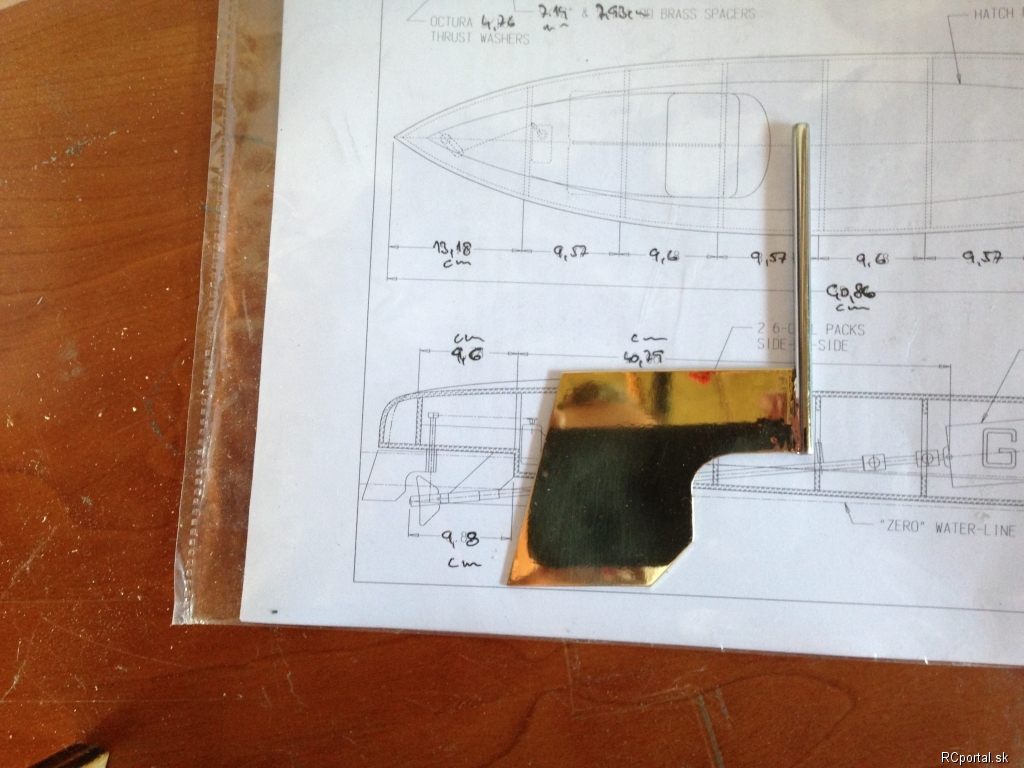

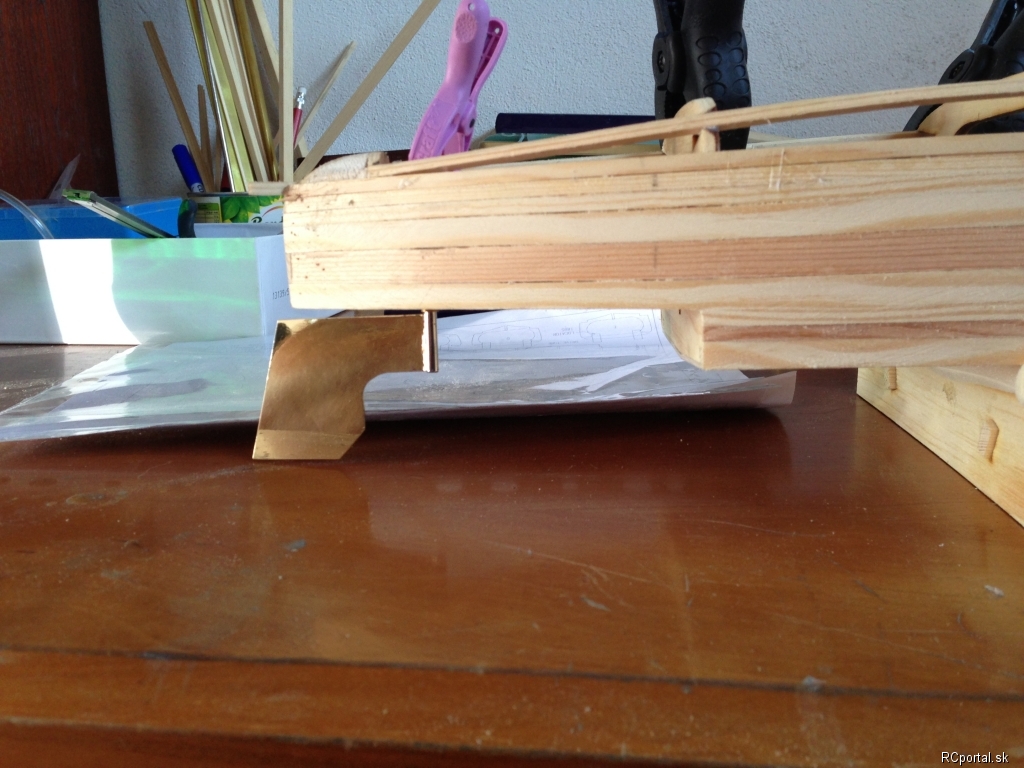

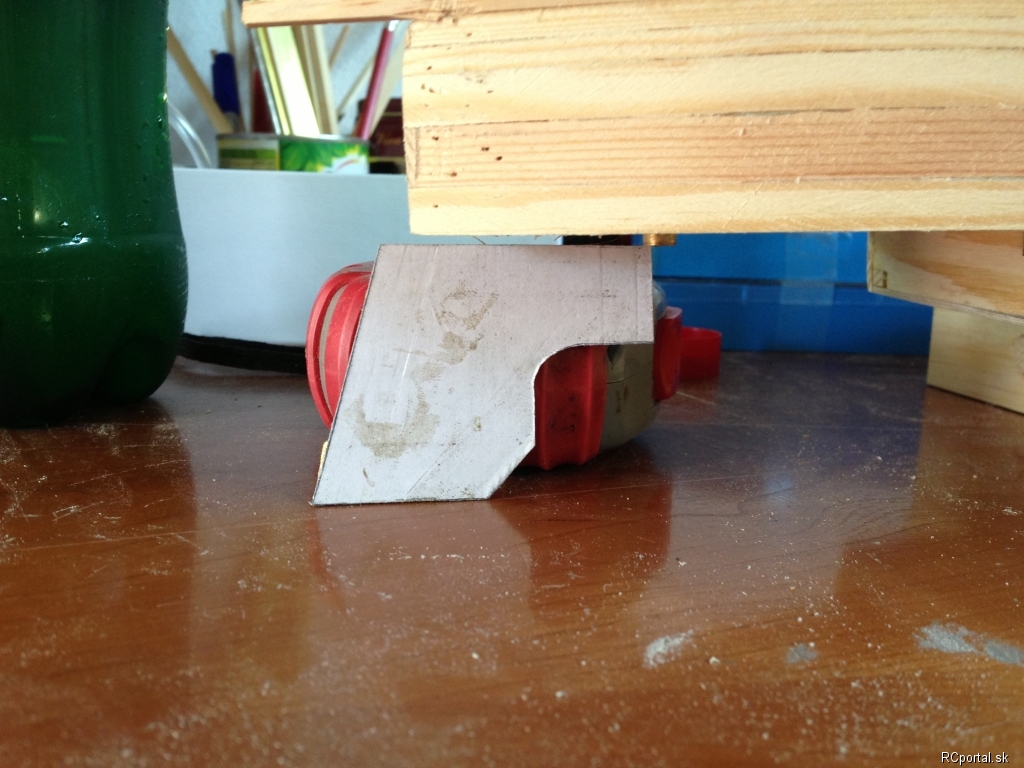

Kormidlo…

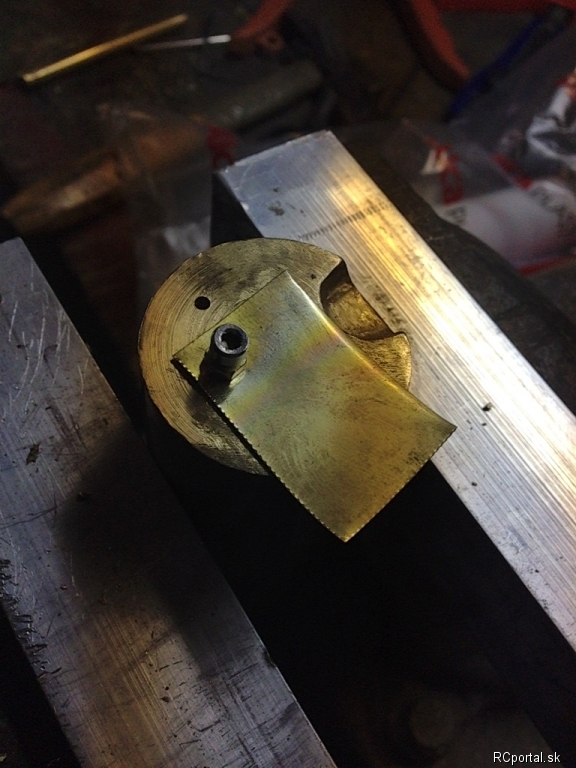

Vybruseny kus mosadze,…
Vylestene kormidlo na…
Odraz telefonu na…

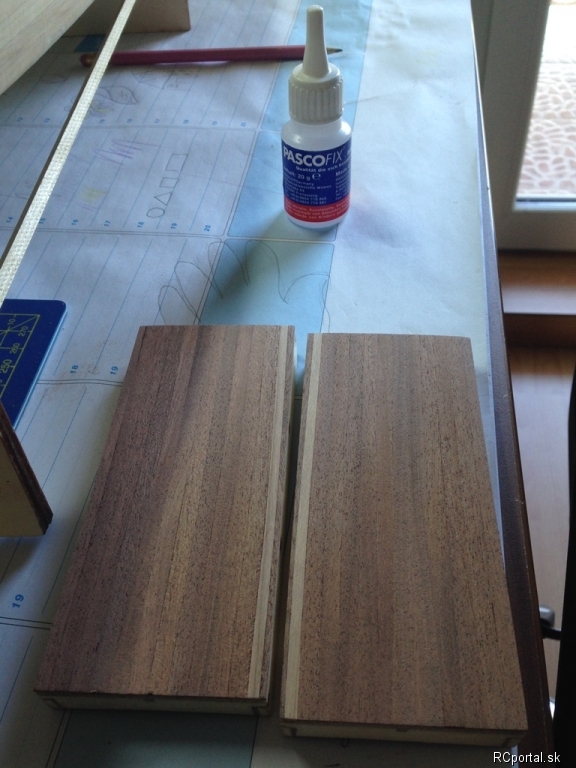

Dvierka motoroveho…
Dvierka motoroveho priestoru…
Lepenie…

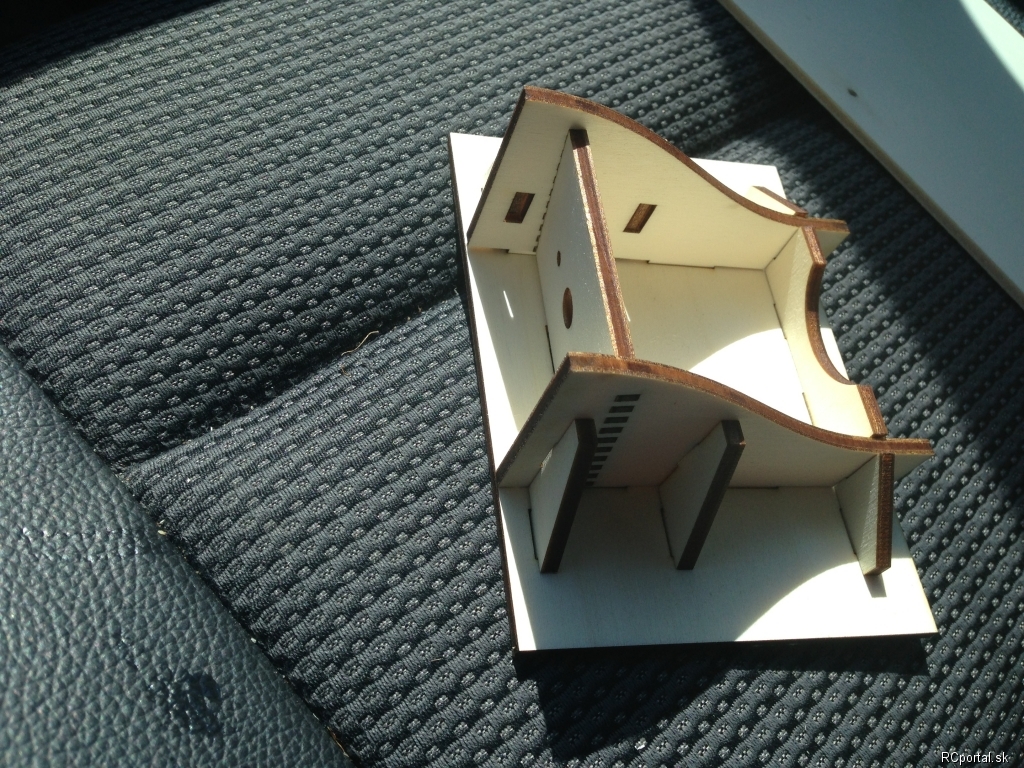

Drziak motora v rosype Diely…
Drziak motora -…

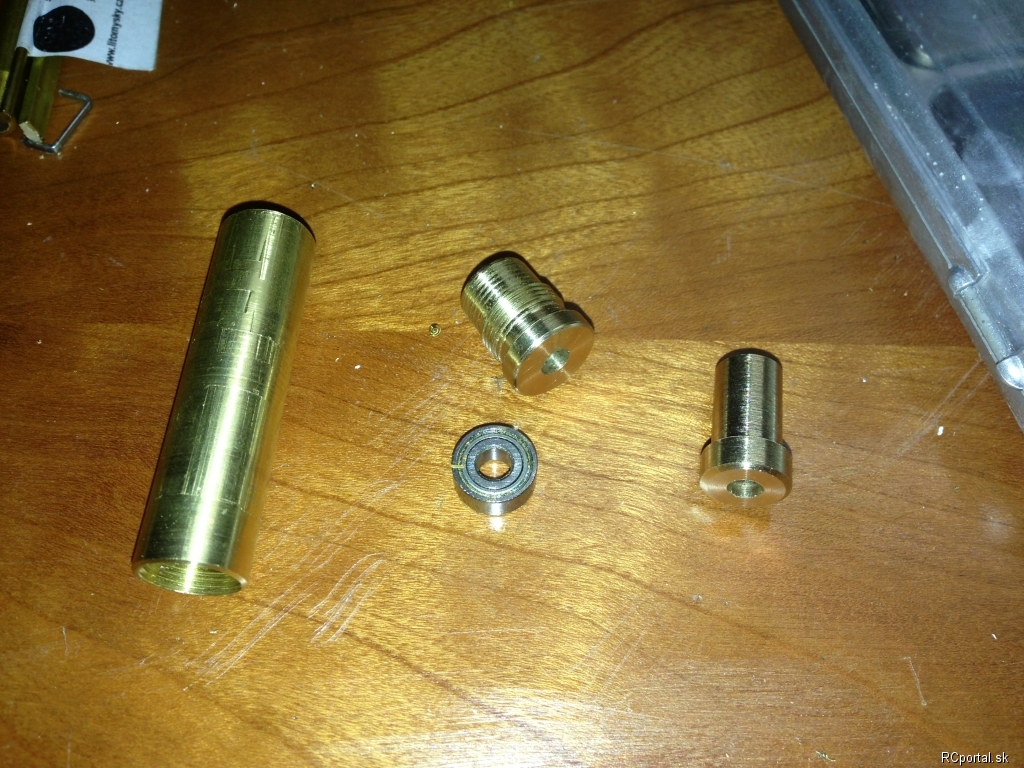

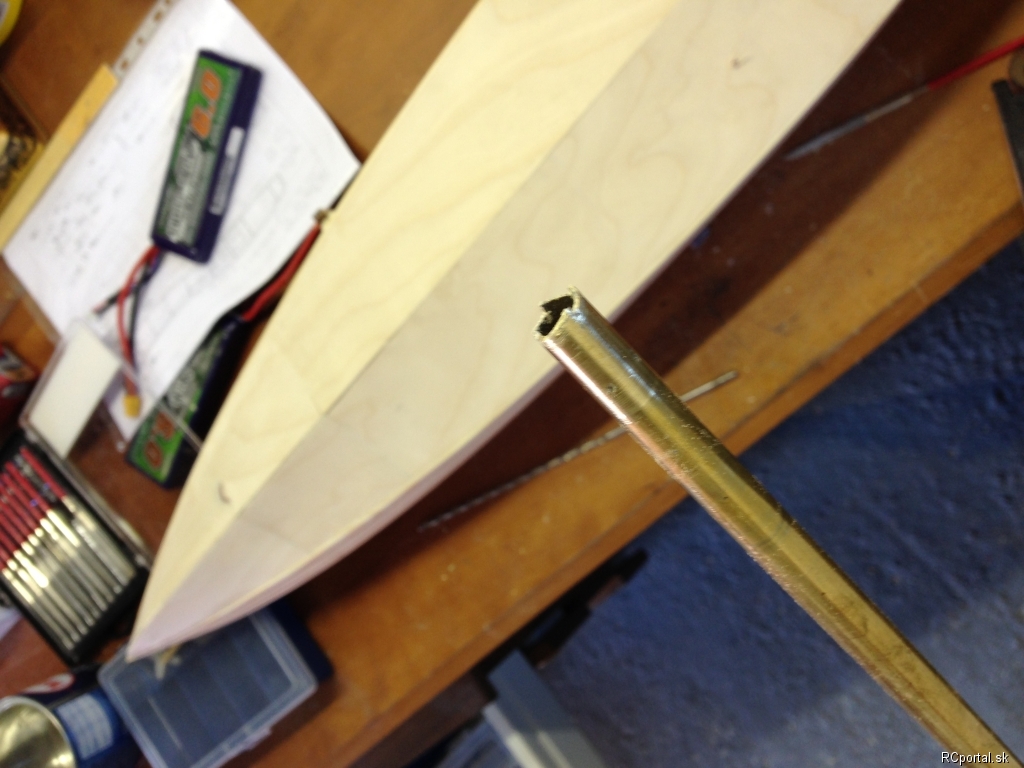

Komponenty pre hriadel trubka…
Vyskladany koniec hriadele,…
Motorova strana…

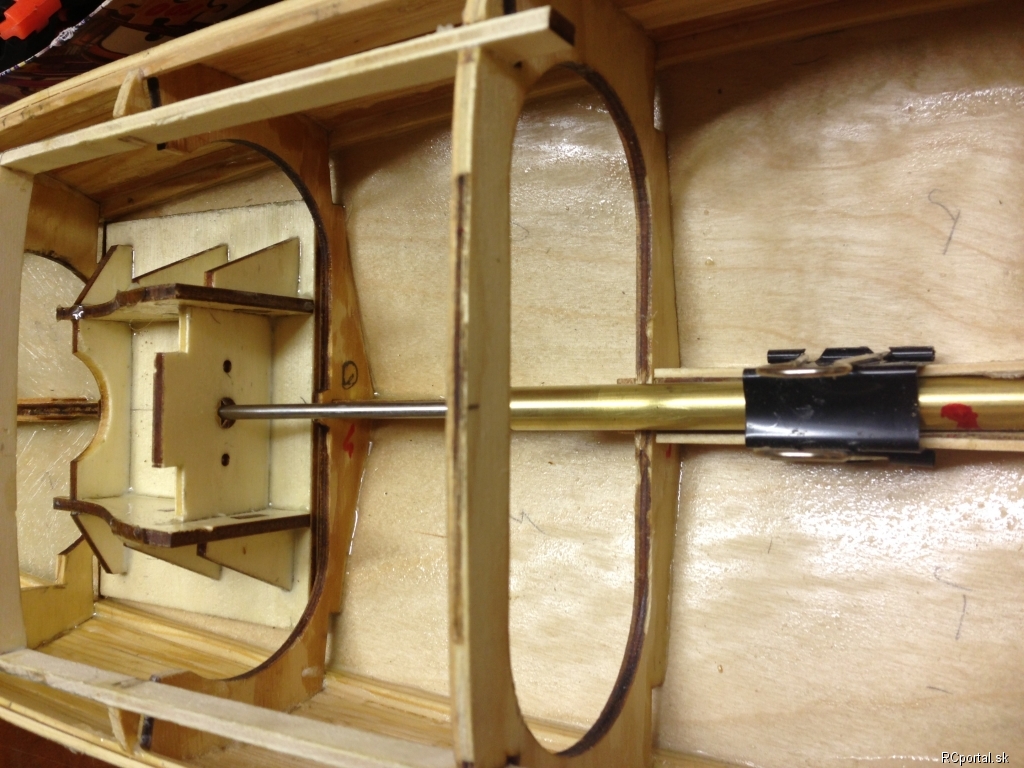

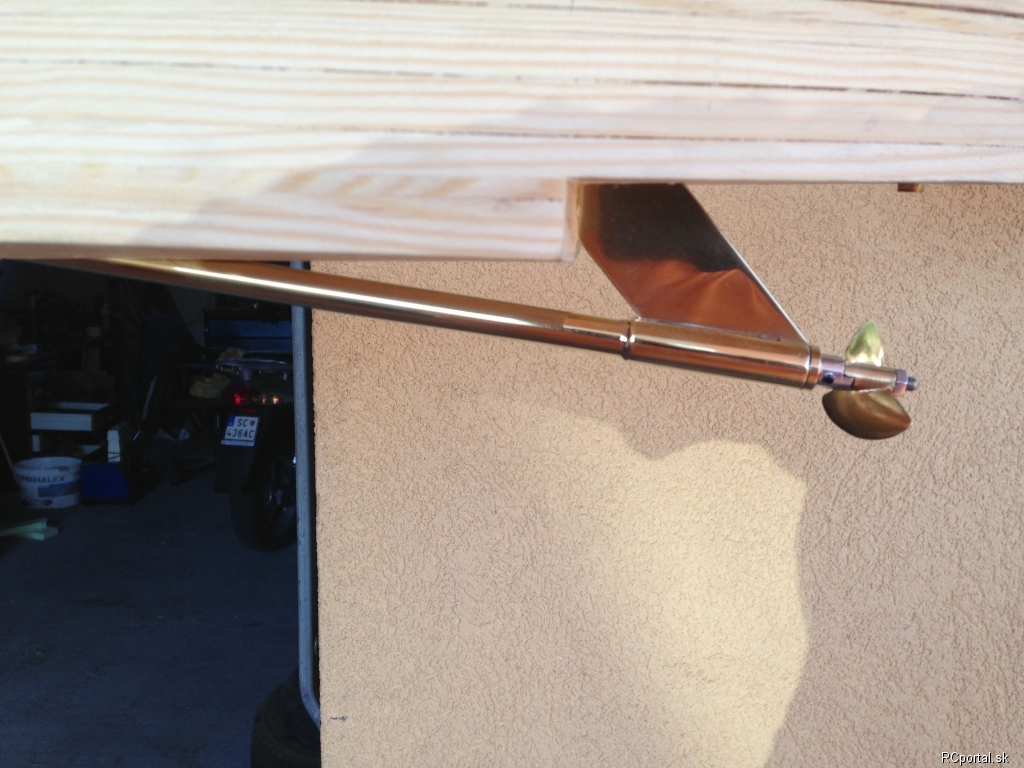

Hotova hriadel aj so vzperou,…
Drziak motora s motorom,…
Buduci kokpit, vzadu polepeny…
Zadna cas…

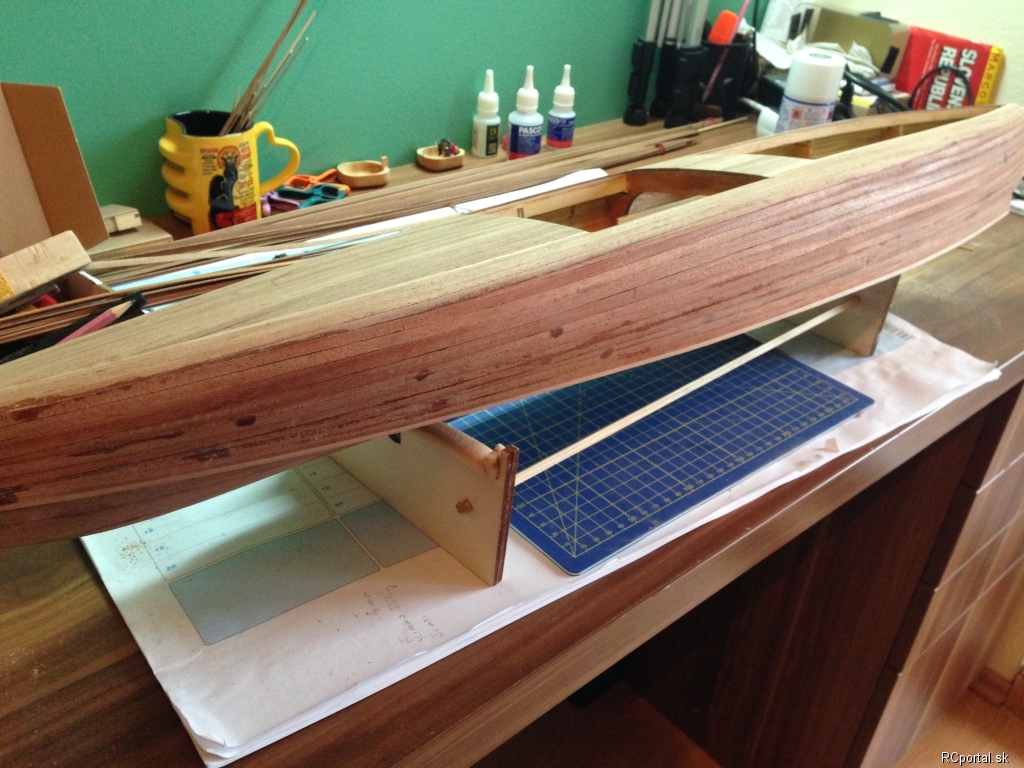

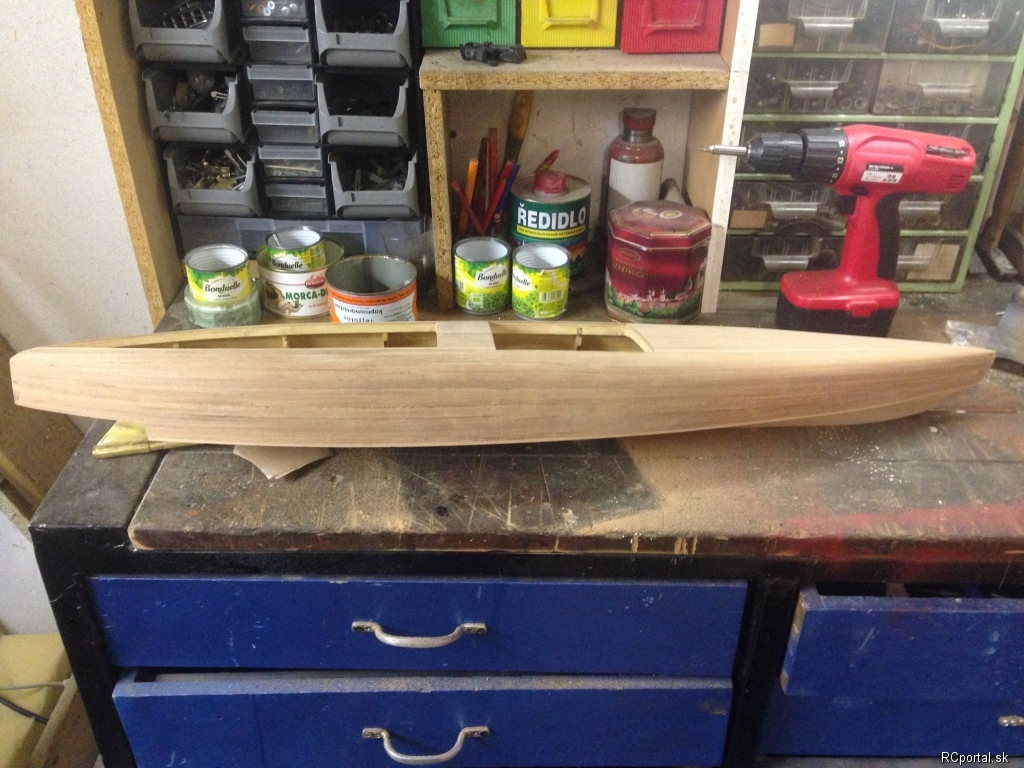

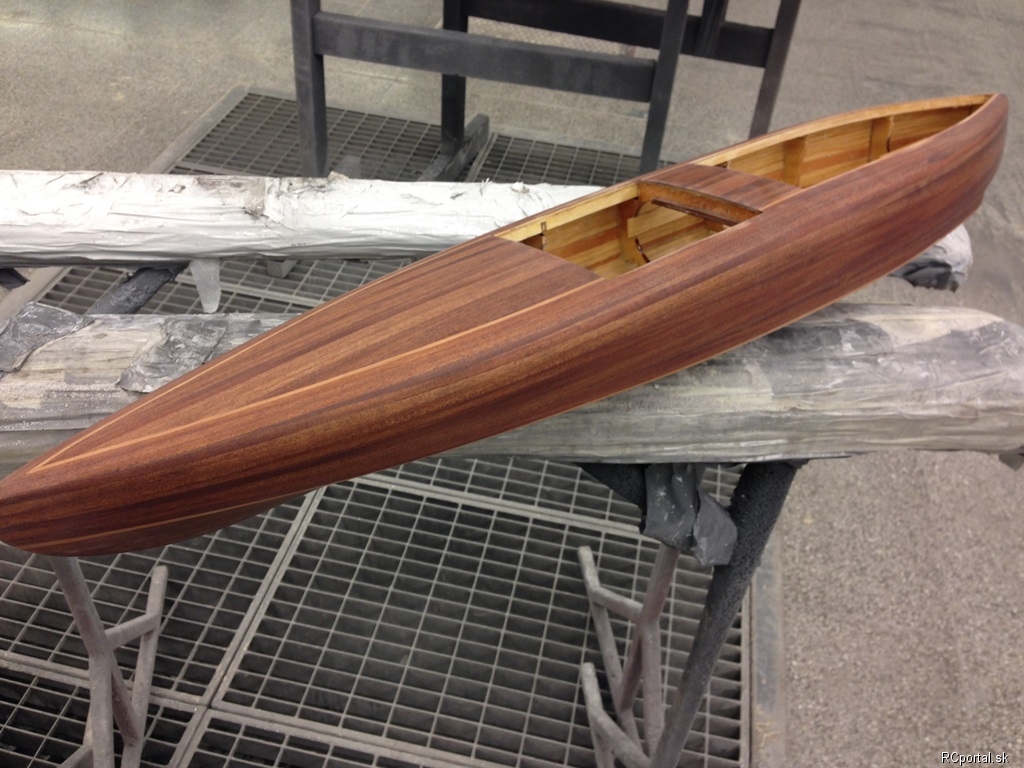

Cela lod je oplankovana…

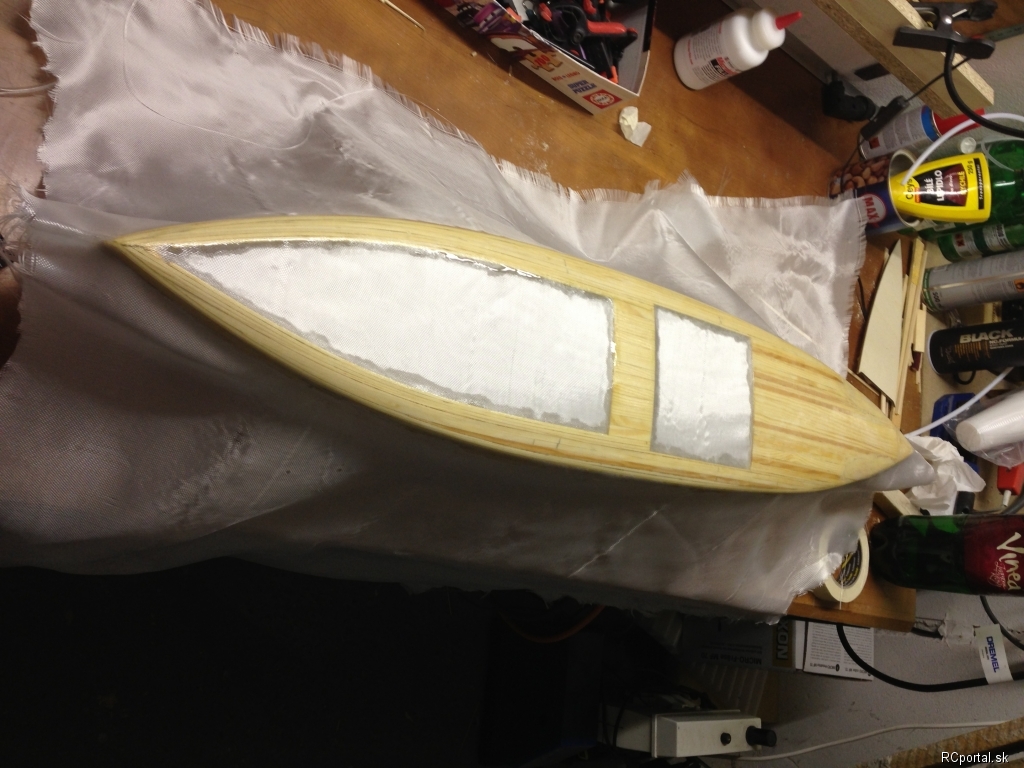

Olaminovany vrch lode.…
Takze po 3 hodinach…

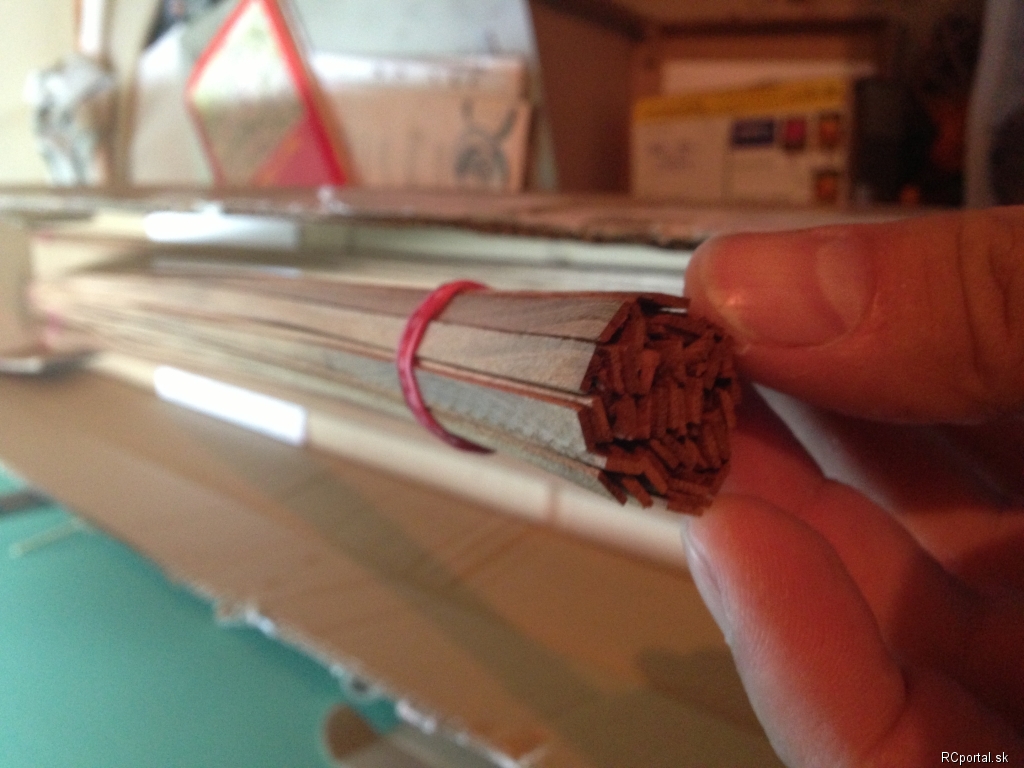

Vcera mi listy na…
Musel som trosku predlzit…

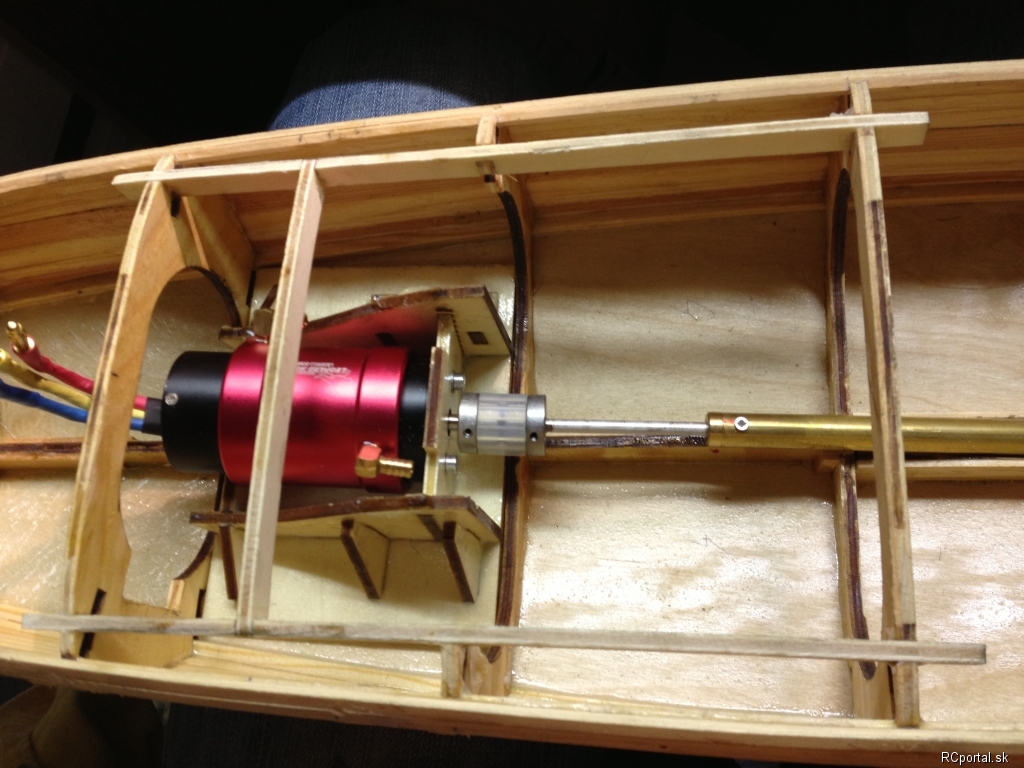

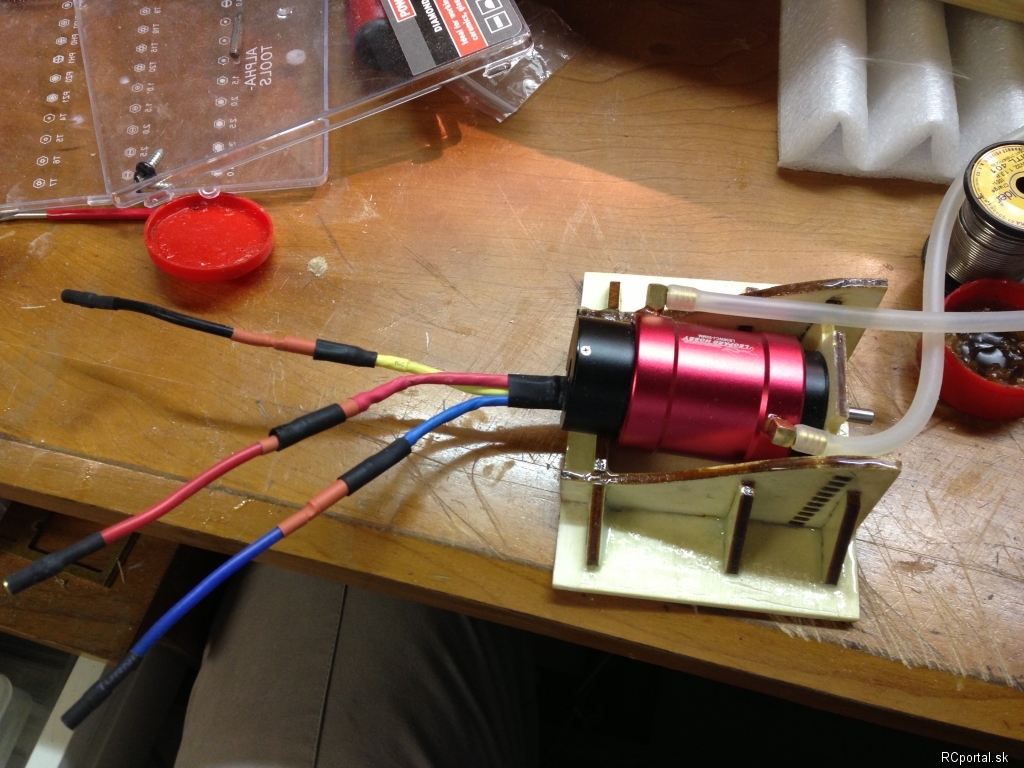

Osadeny motor v drziaku,…

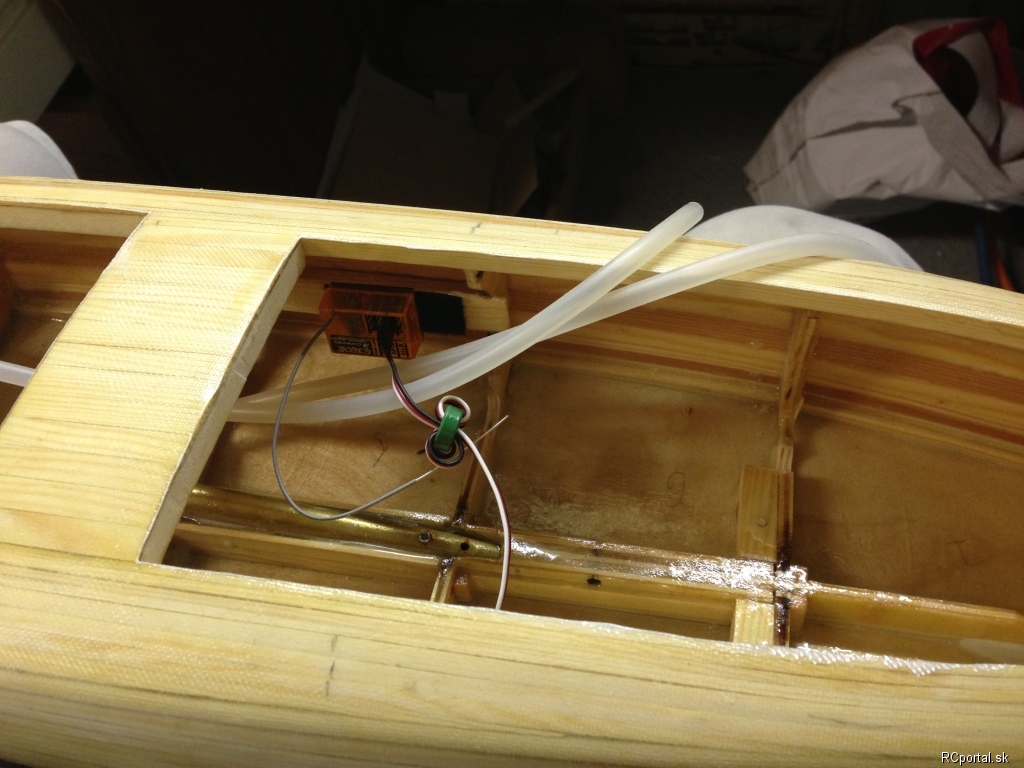

Prijimac a volne lozene…

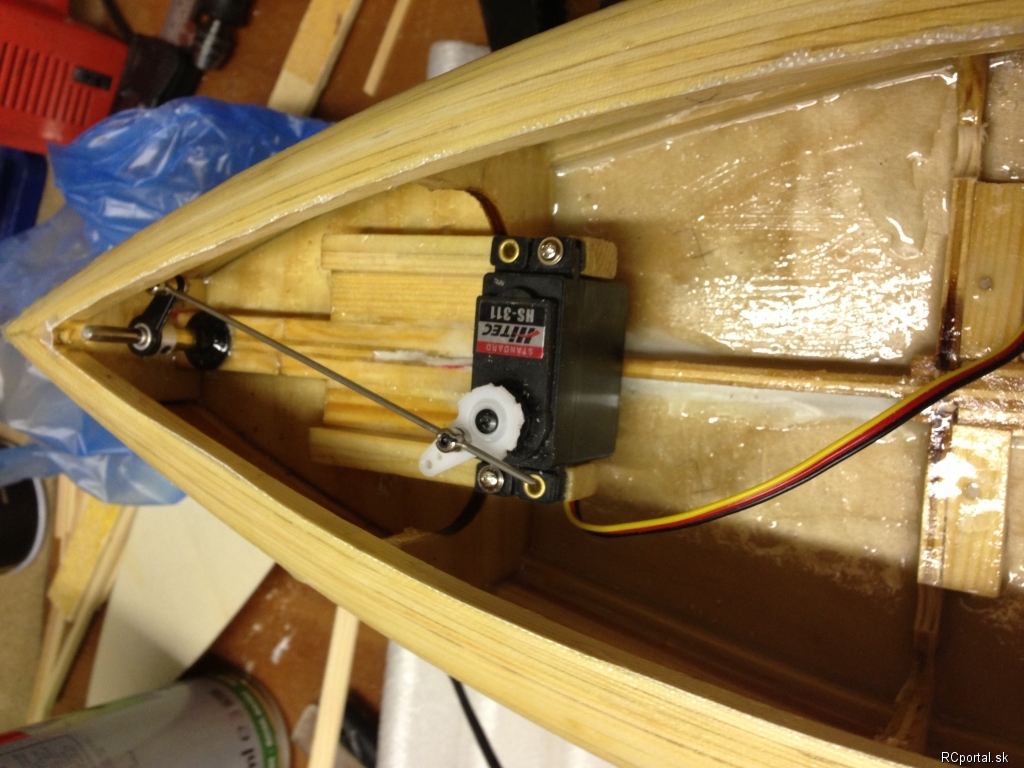

Servo, kormidlo.. Trosku ma…
Motor, spojka,…
Baterky, este vyrobit…
1. Uspesny pokus na vode…
1. Uspesny pokus na vode…

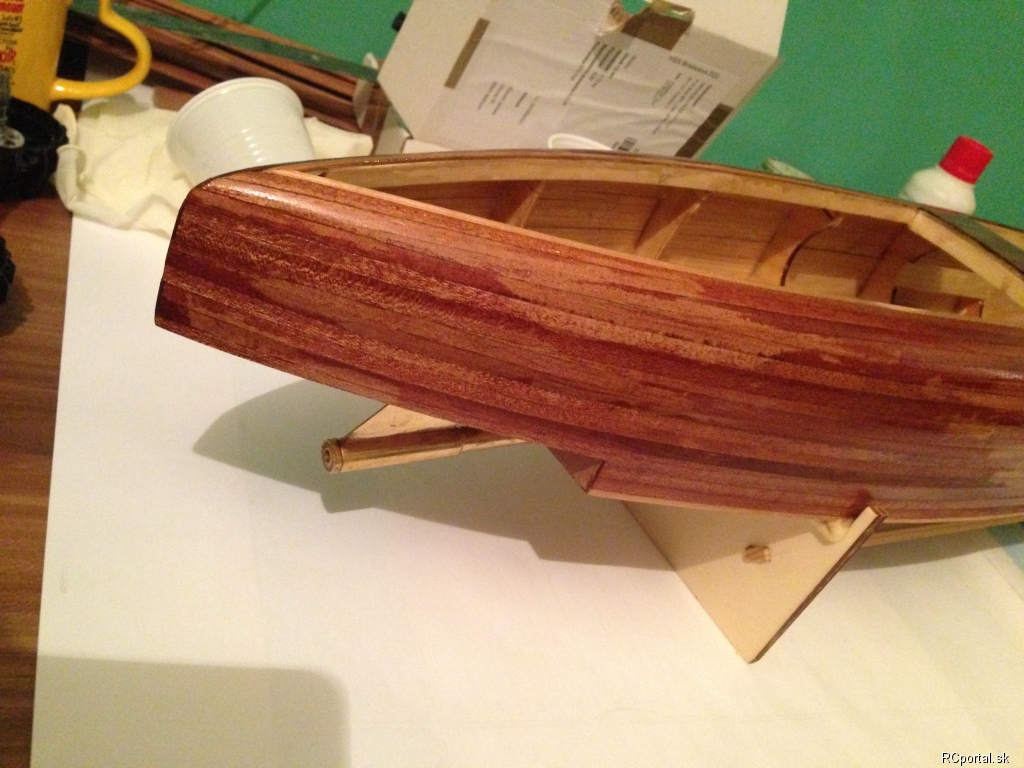

Lava strana uspesne…
Detail lavej strany. Spodna…

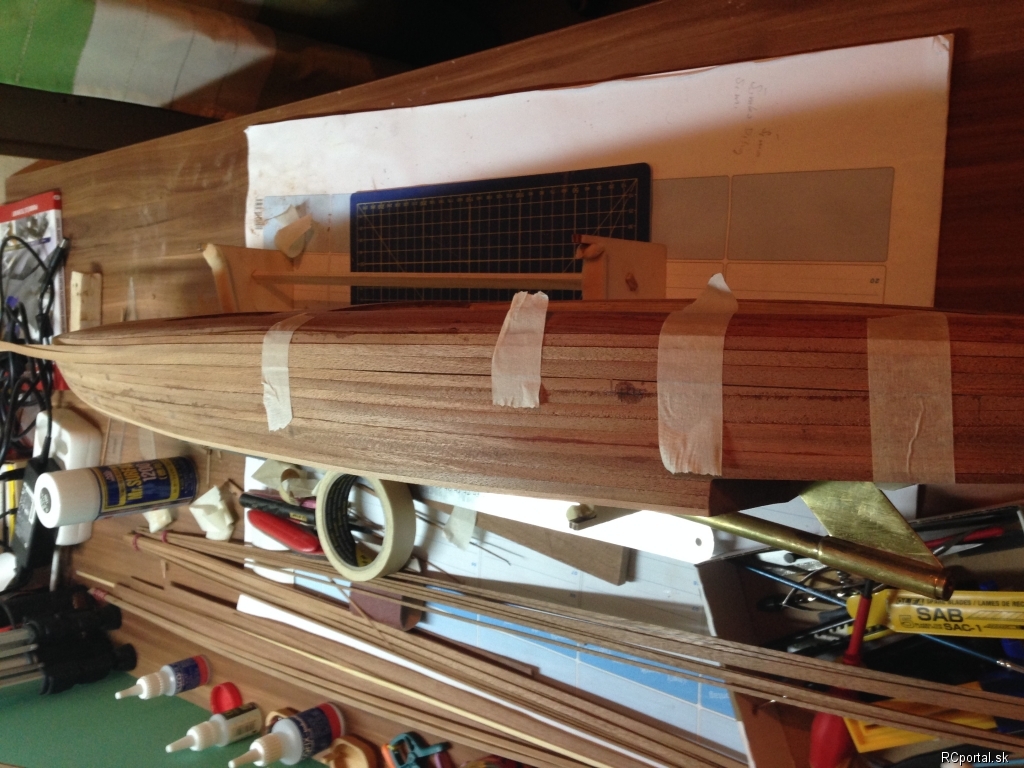

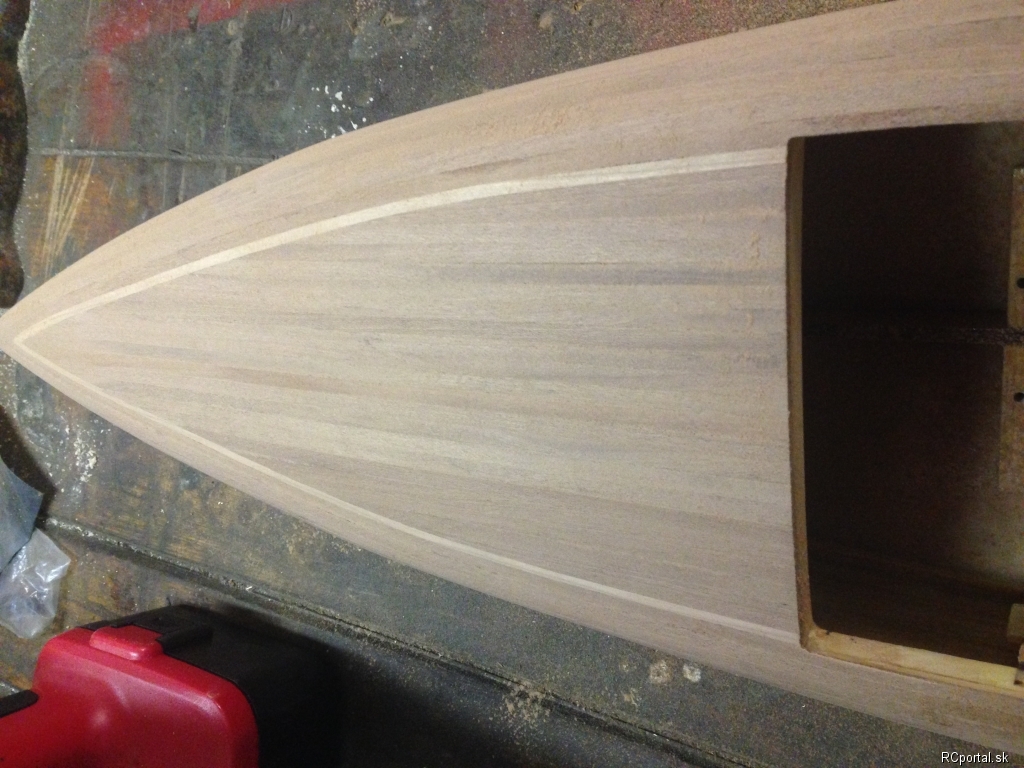

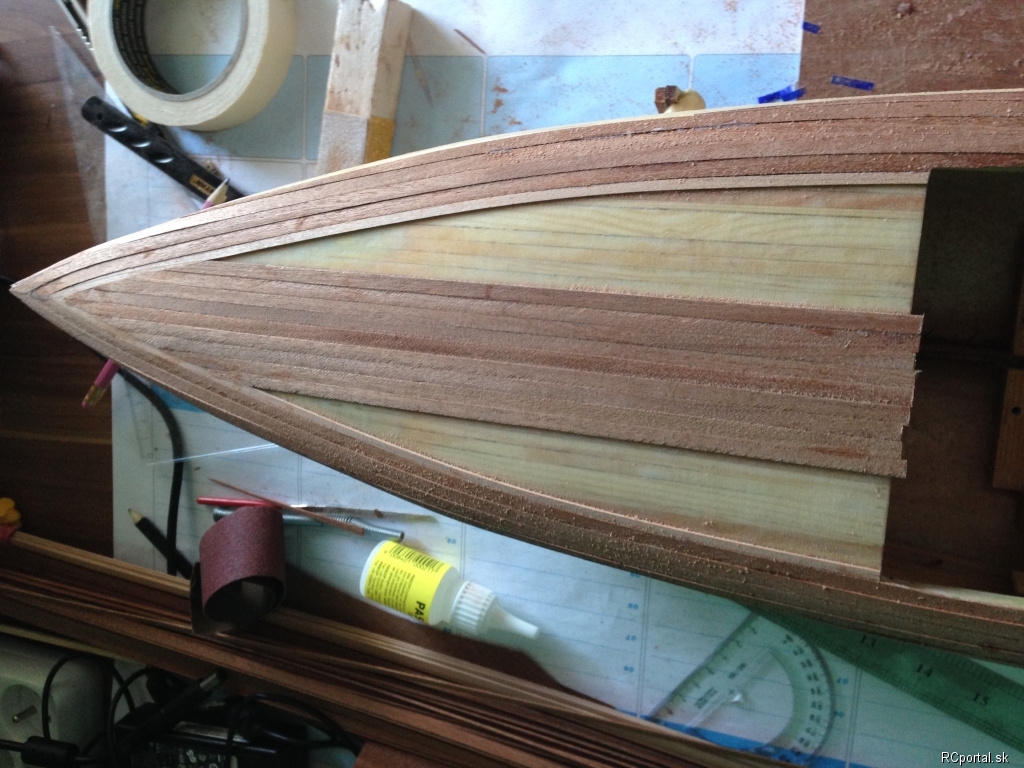

Zaciatok plankovania vrchnej…
o par list neskor…

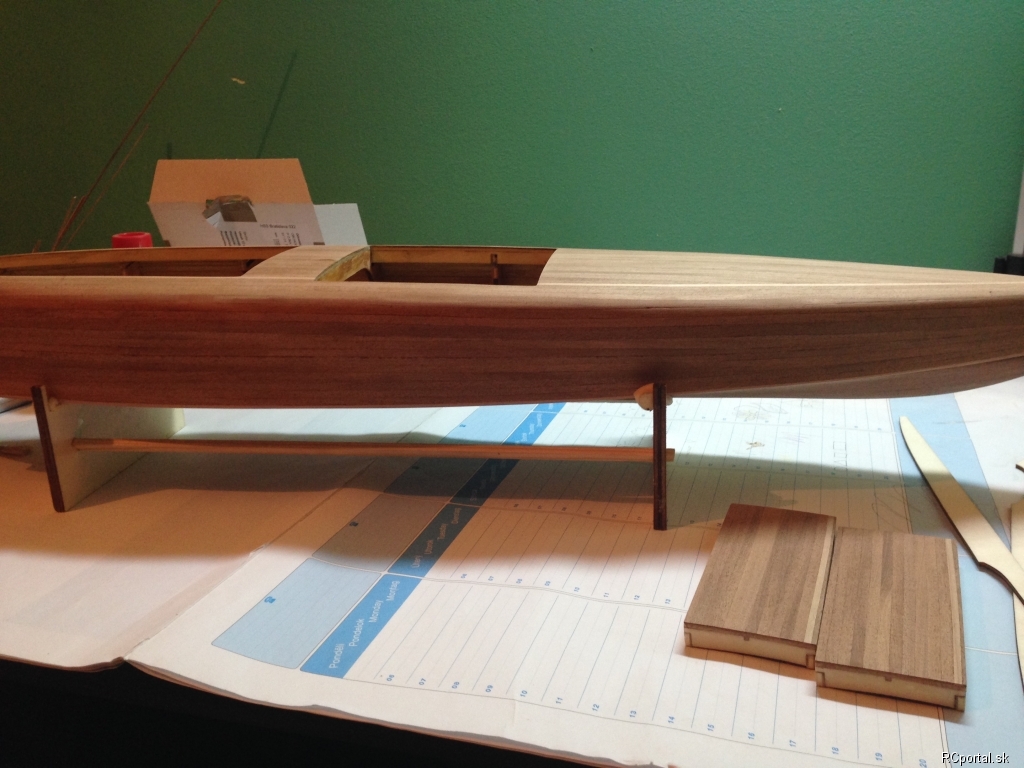

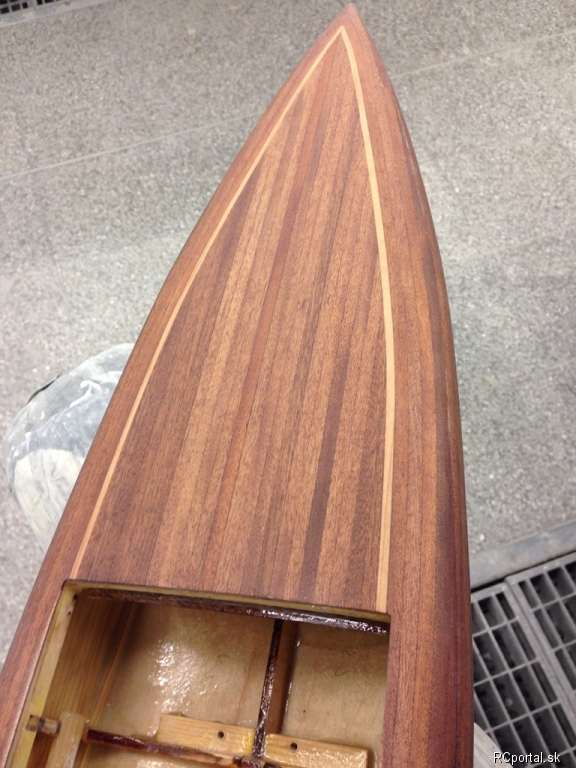

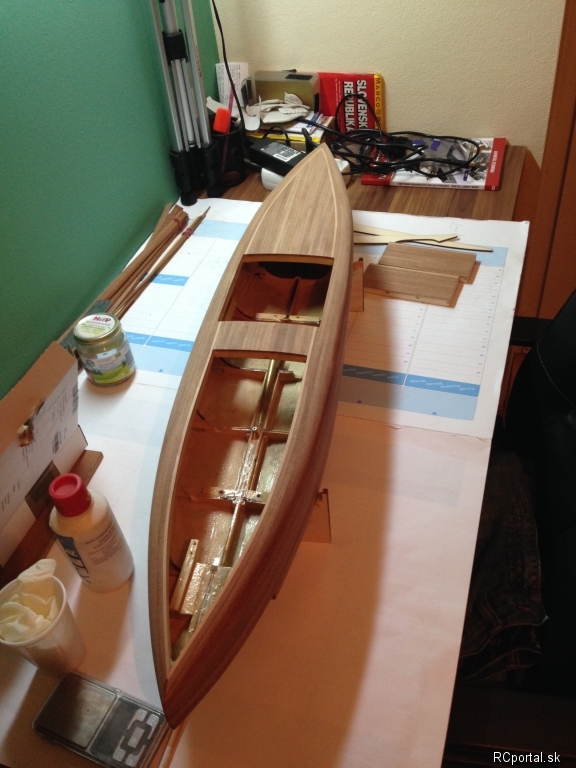

Celkovy pohlad…

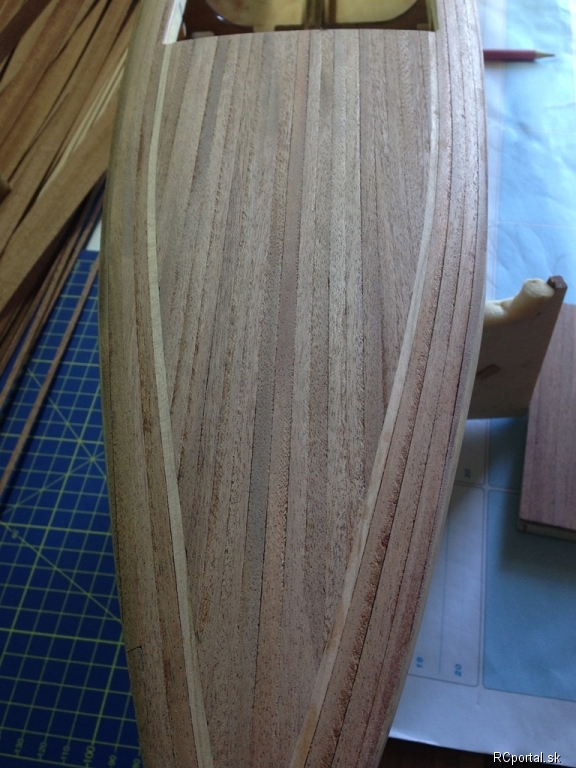

Detail plankovania - pred…
Dvierka motoroveho priestoru,…

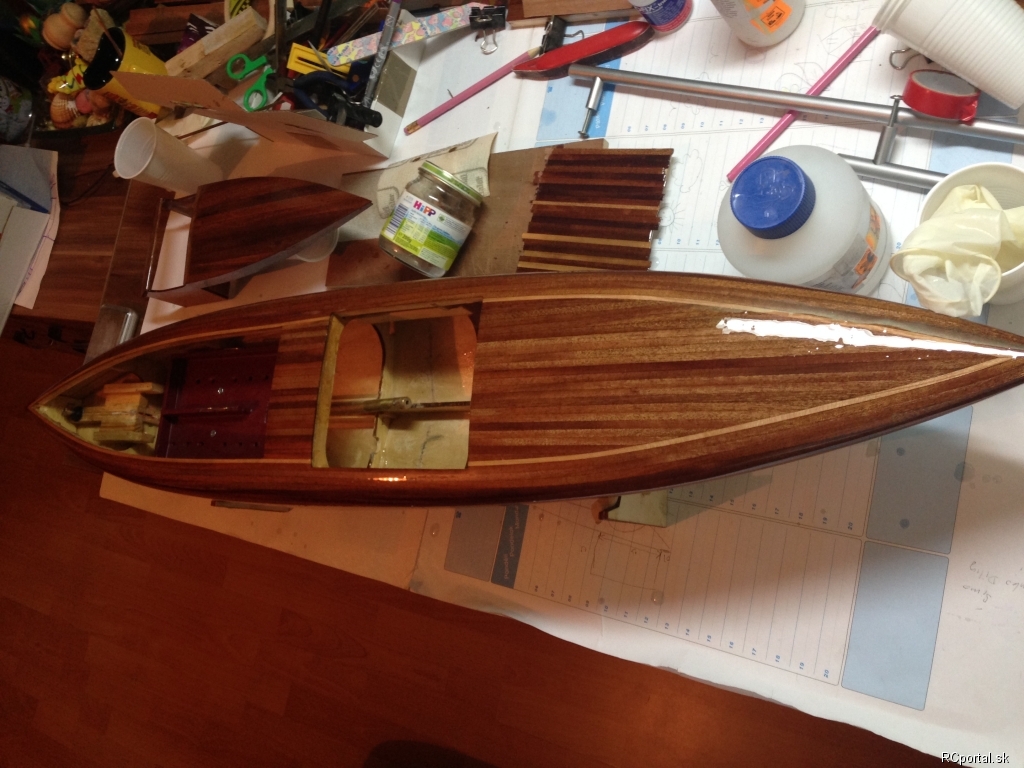

Po dvoch hodinach brusenia…

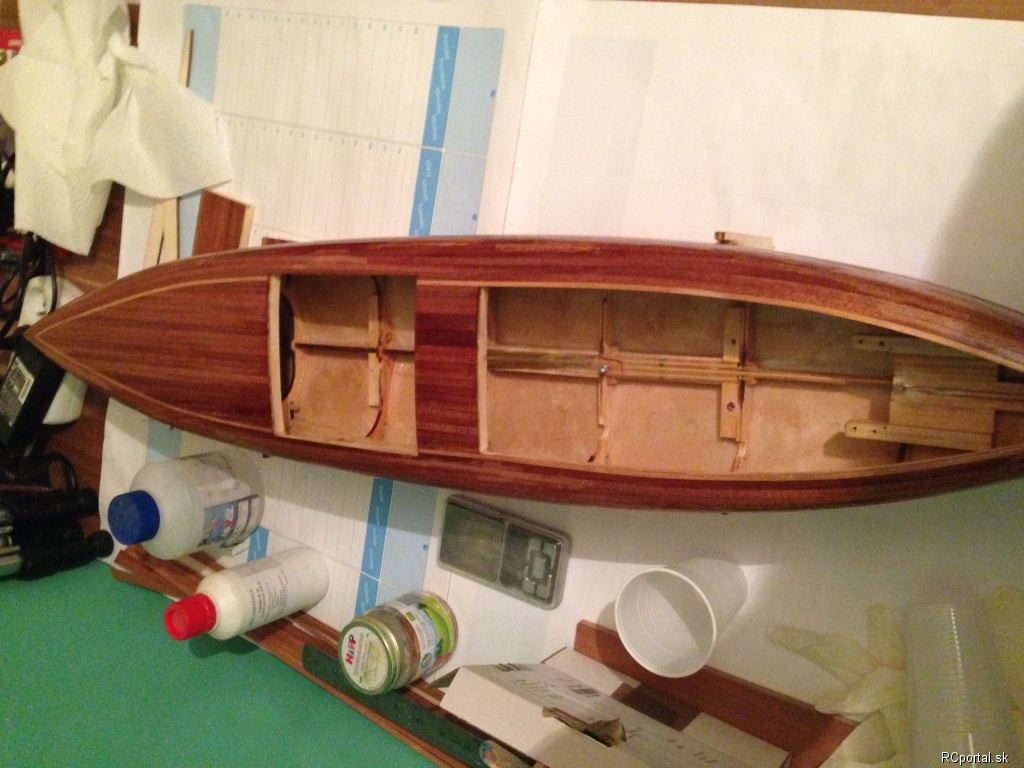

Pripravena na epoxid…
Vyskusal som jeden postup z…
Trosku optimistickejsie foto…

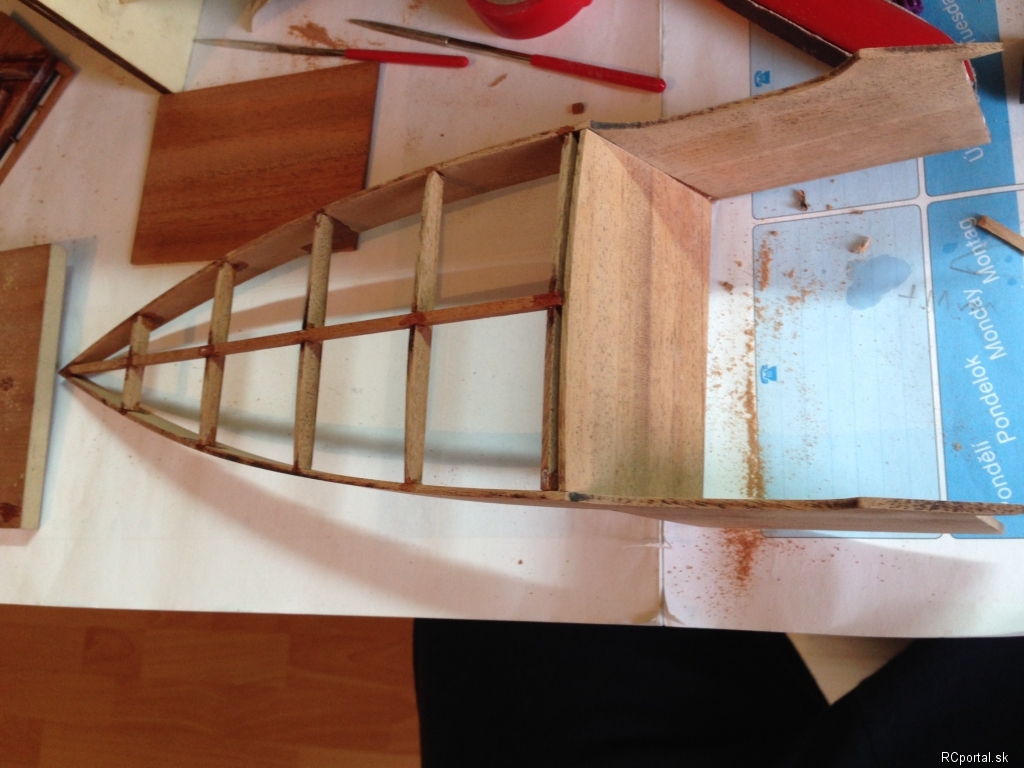

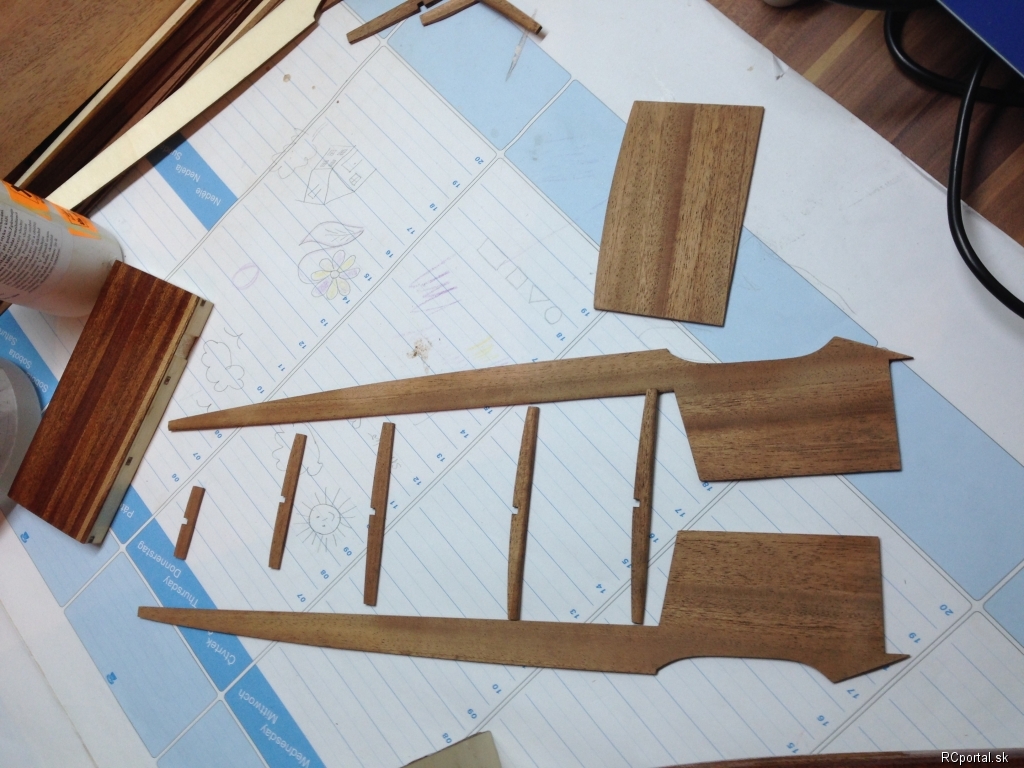

Jednotilve diely…
Usadena prava…
Vlepene rebra a stredna…
Dokonca to po vybrati z trupu…
2. vrstva…

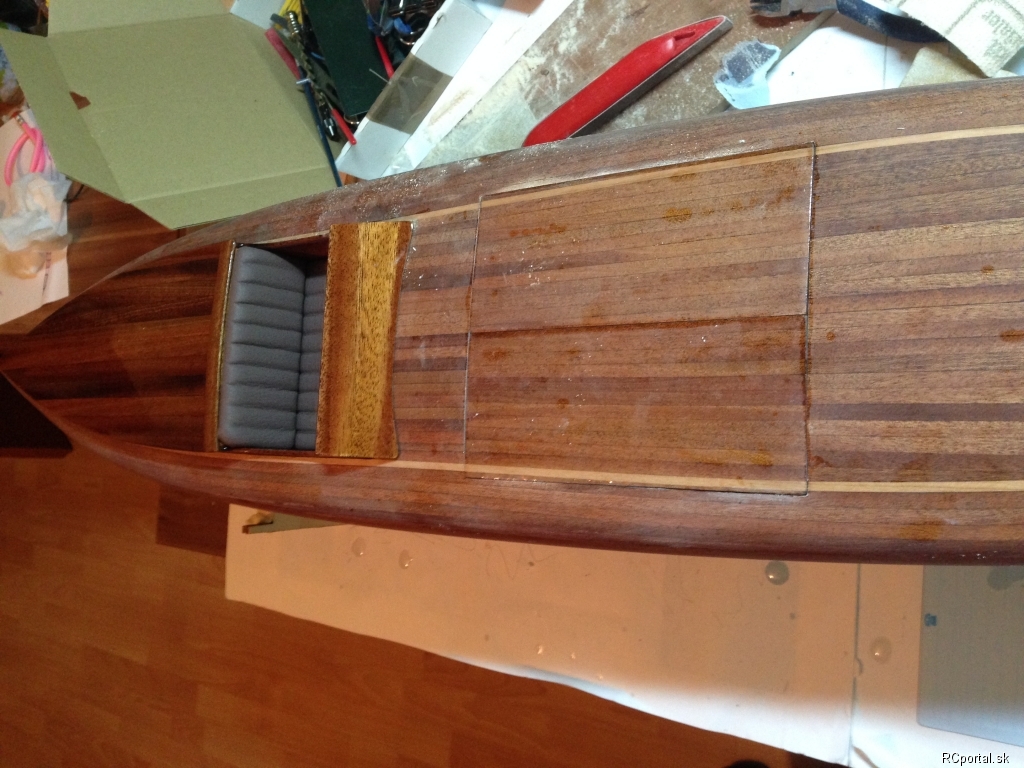

Kokpit v jednej z mnohych faz…

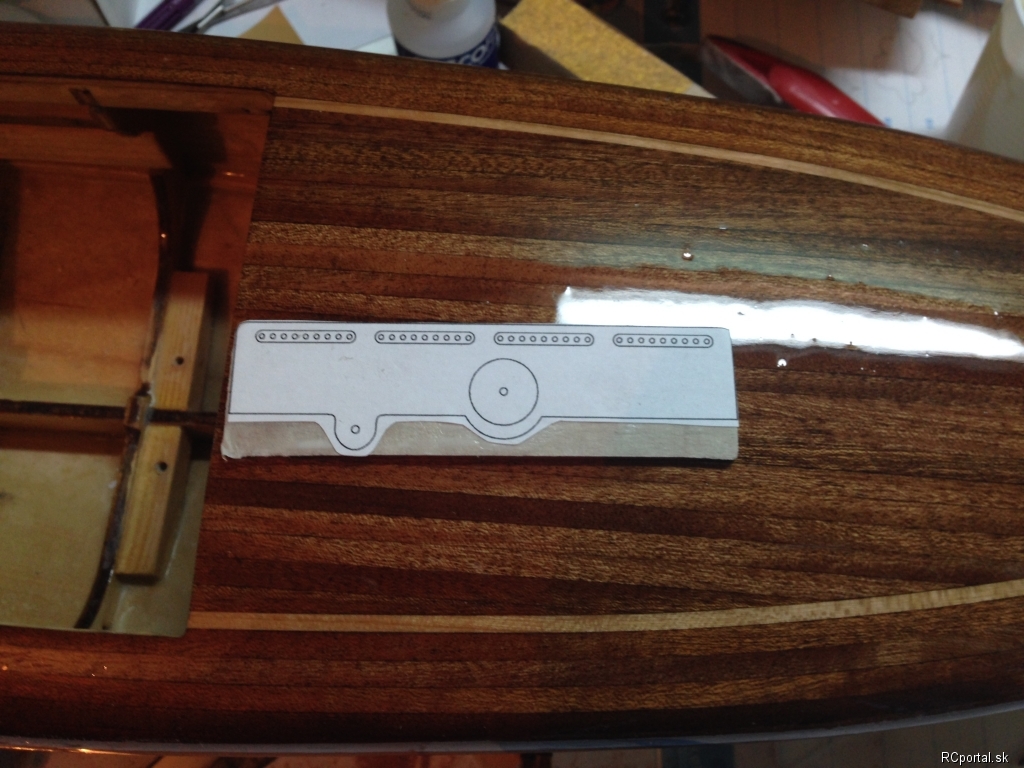

Nakreslena, vytlacena…

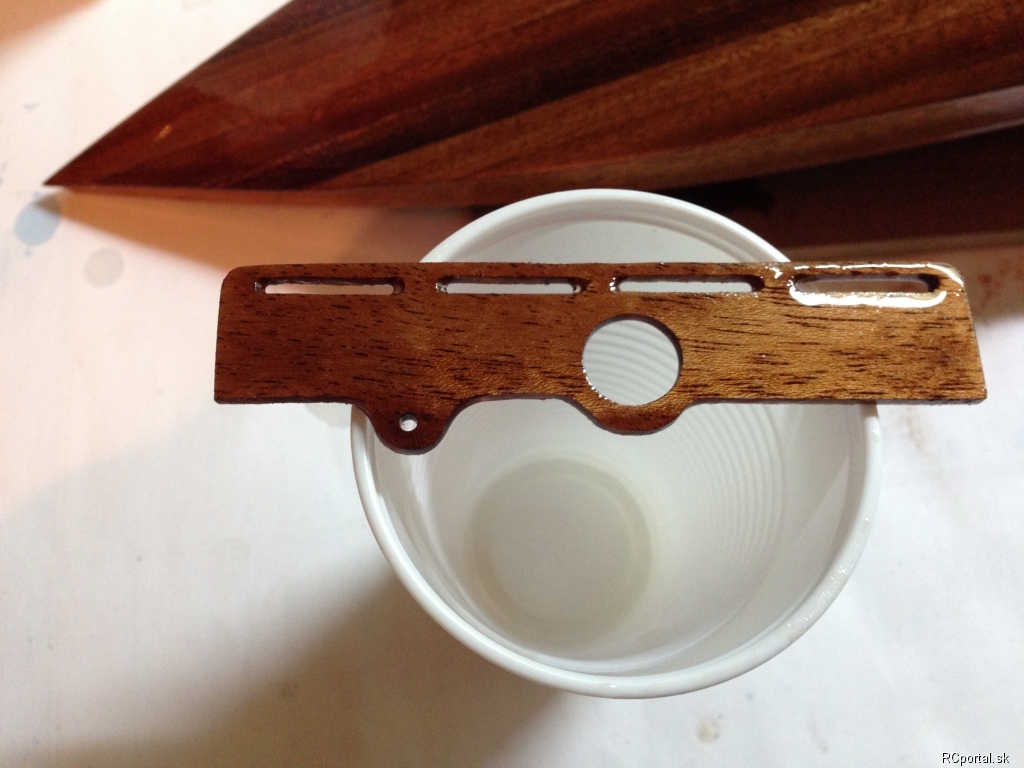

Pristrojovka v dvoch vrstvach…
Skrareda foto.. pekneko…
Zase maly postup po…
Sedadlo…
Stred volantu a buduci…

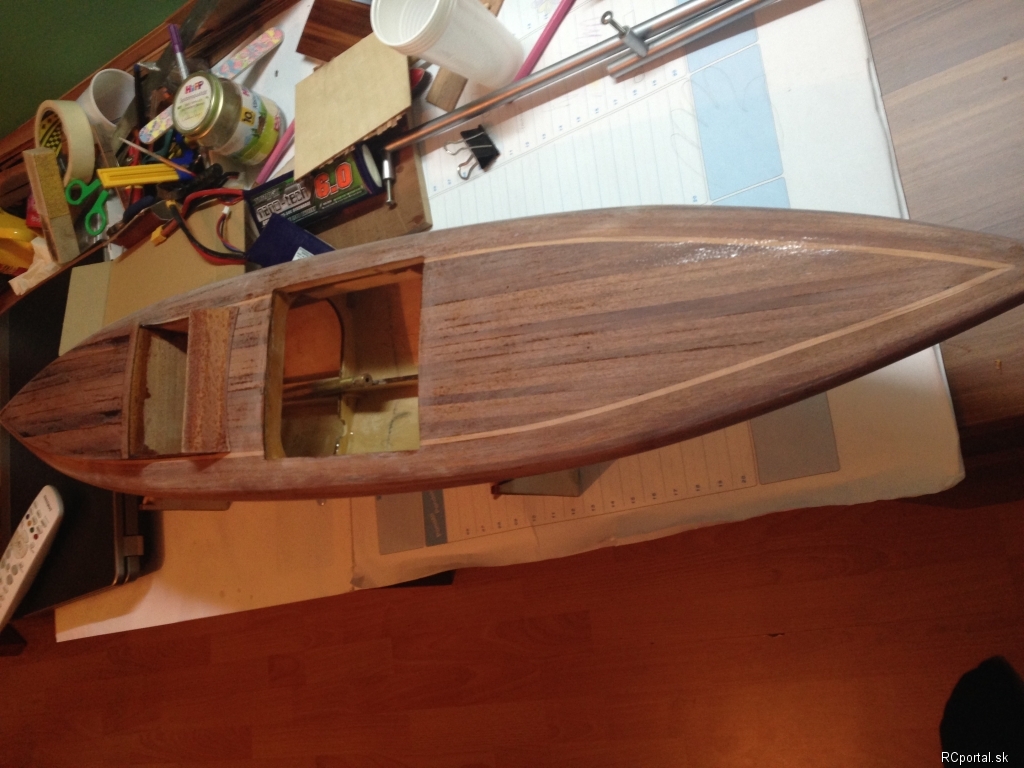

Posledne foto pred…
Takto nejak vyzera forma na…

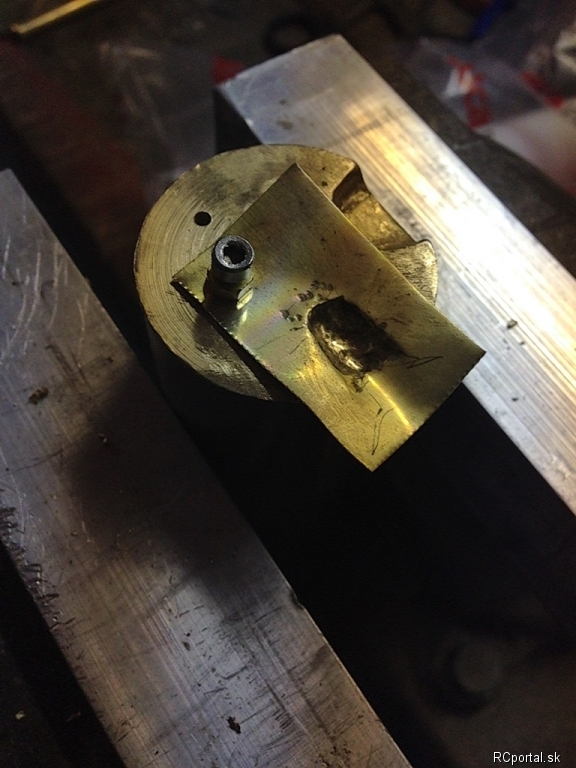

Prisrobovany vyzihany…

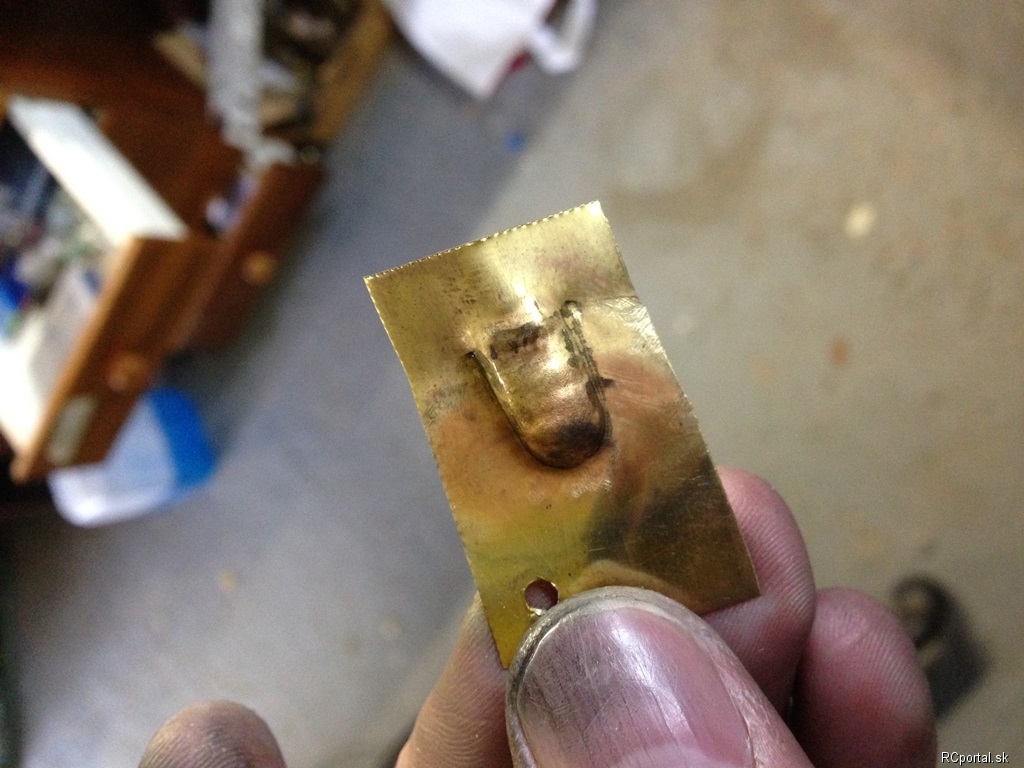

Vyklepany do…
Vyklepany…
hotove 3 kusy na lod, po…
Detail…

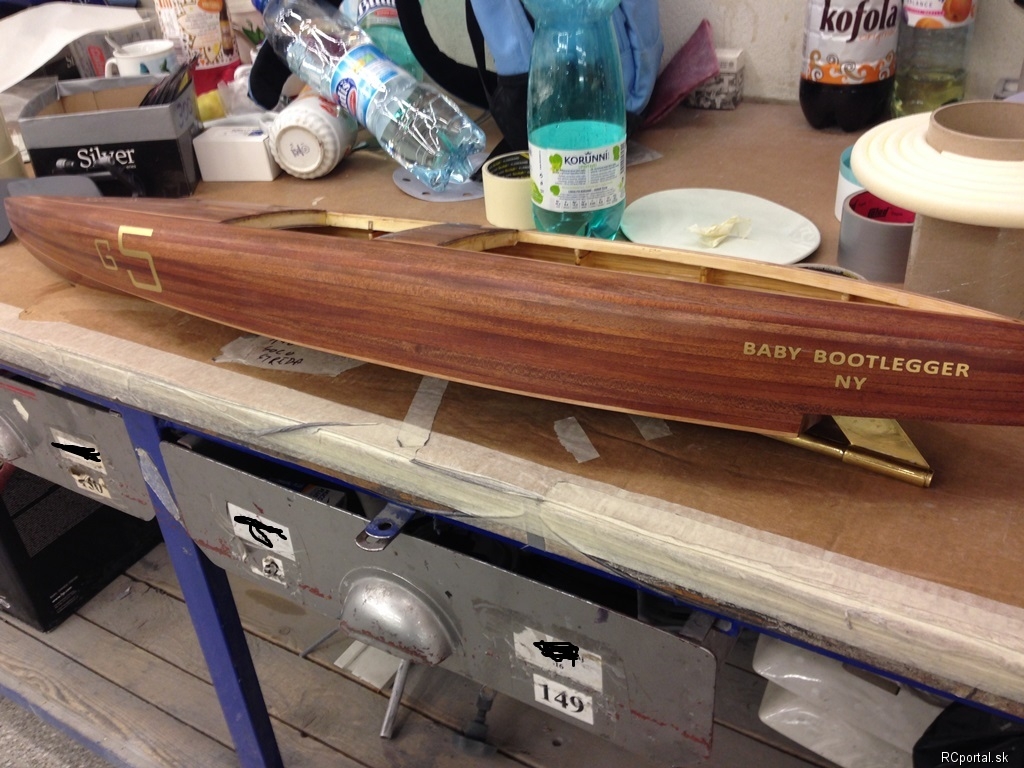

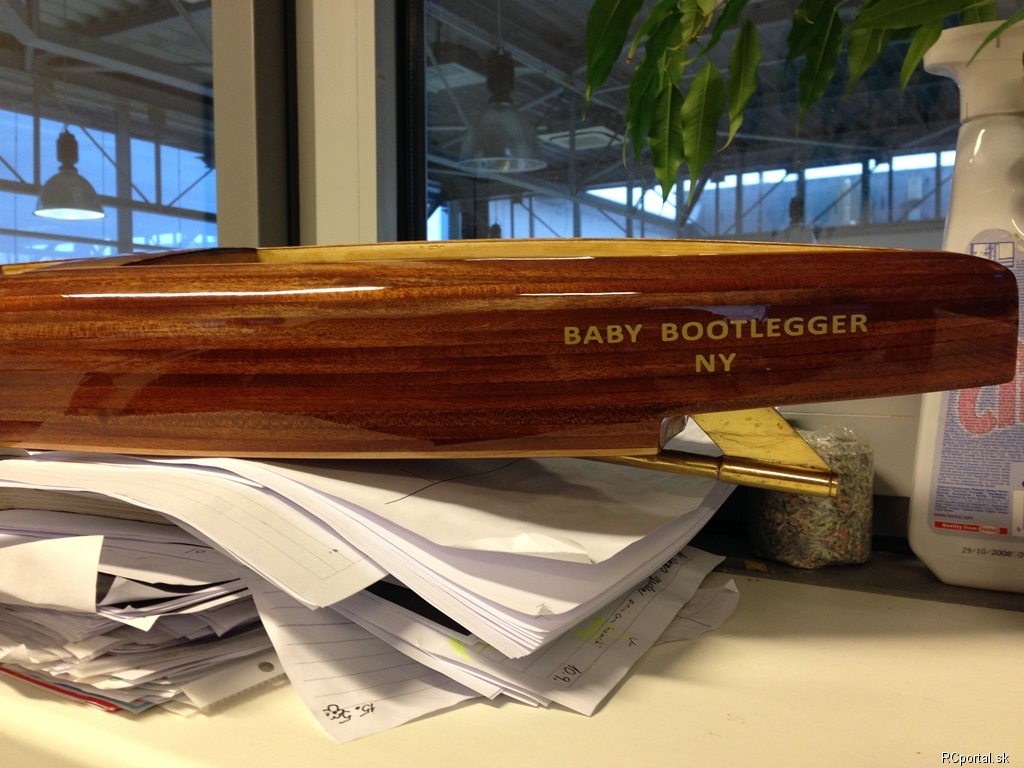

Nastriekane napisy Baby…

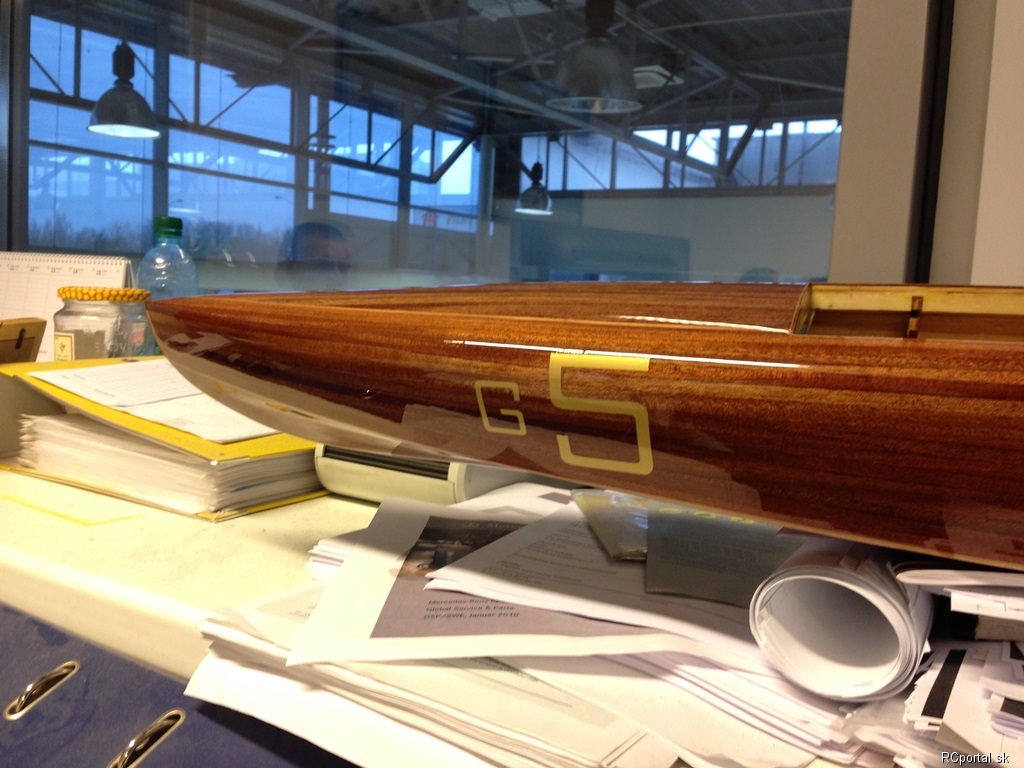

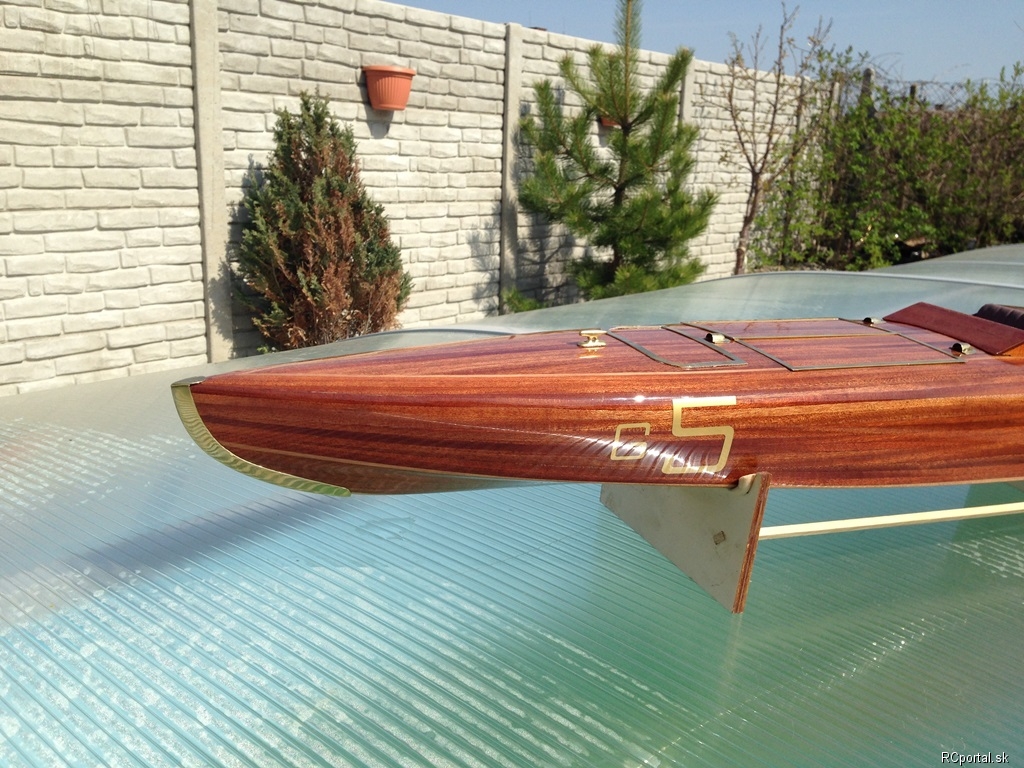

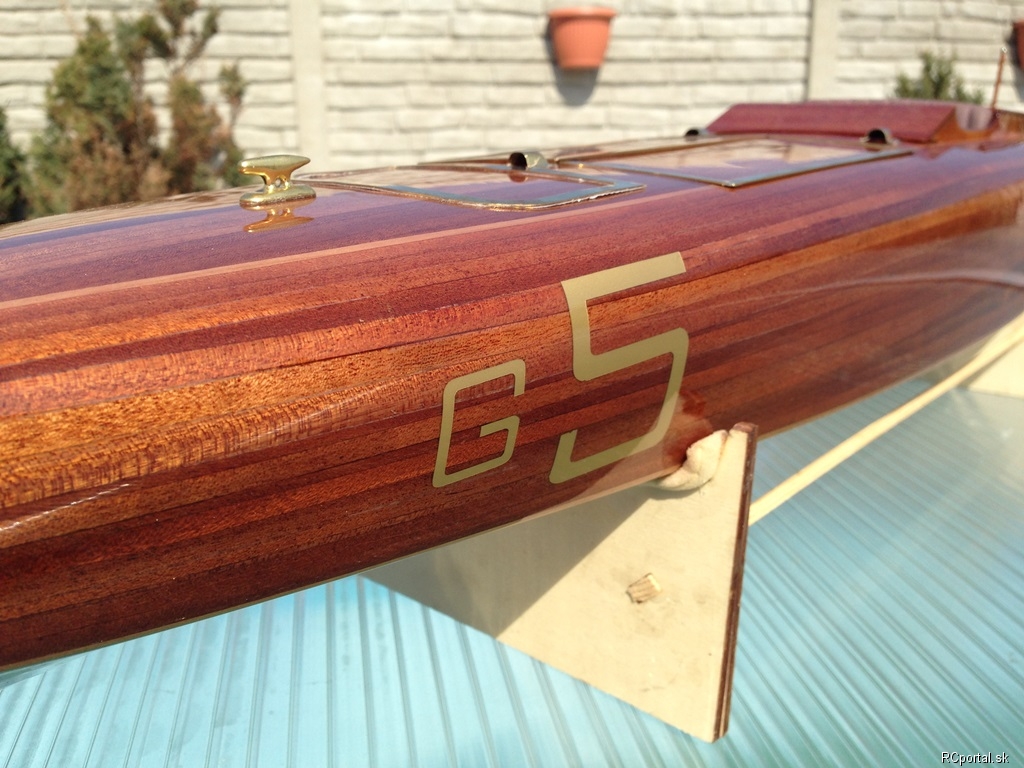

G5 - nastriekane airbrushovou…
BB pod prvym…

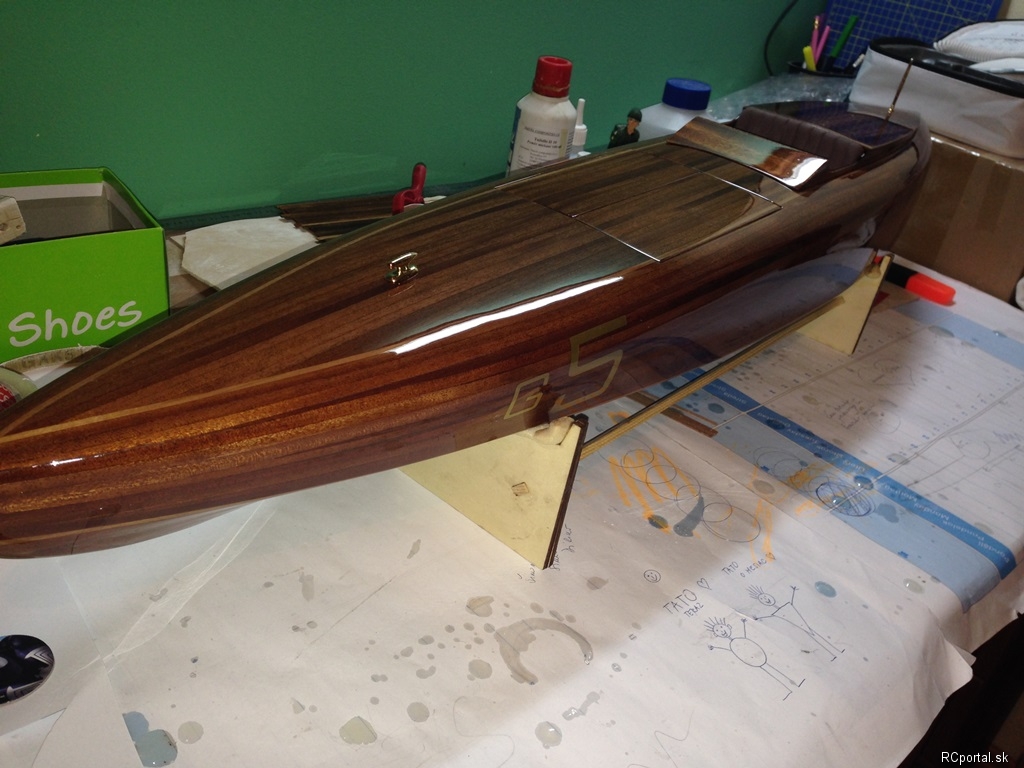

G5 po prvym…
Predny…

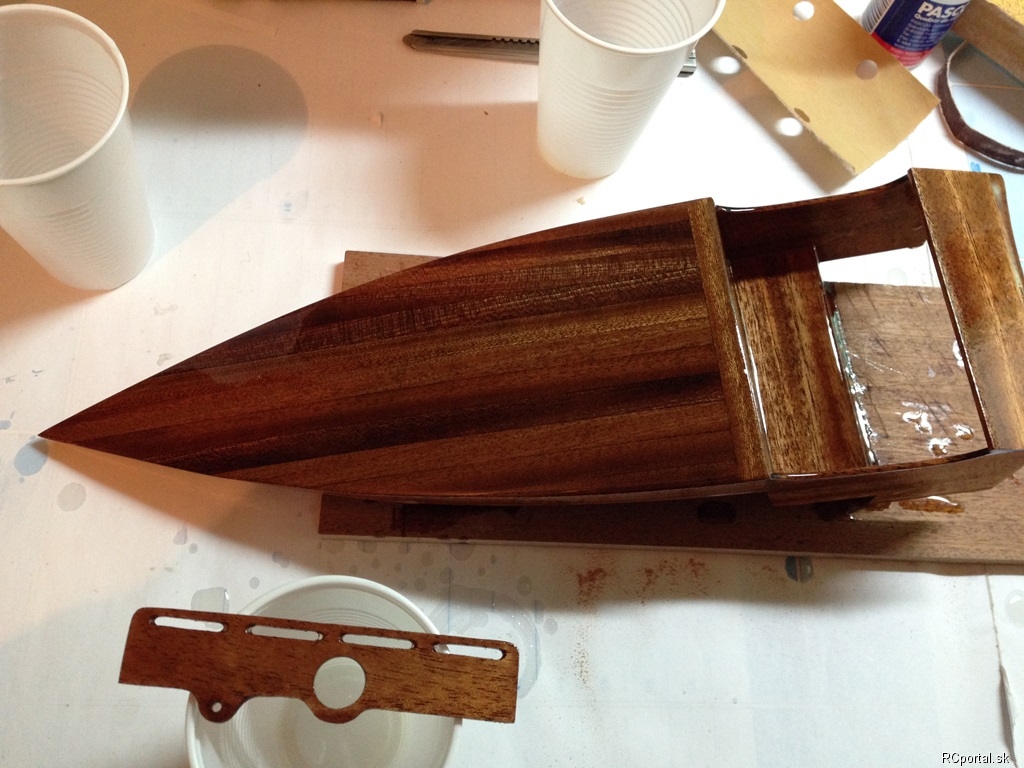

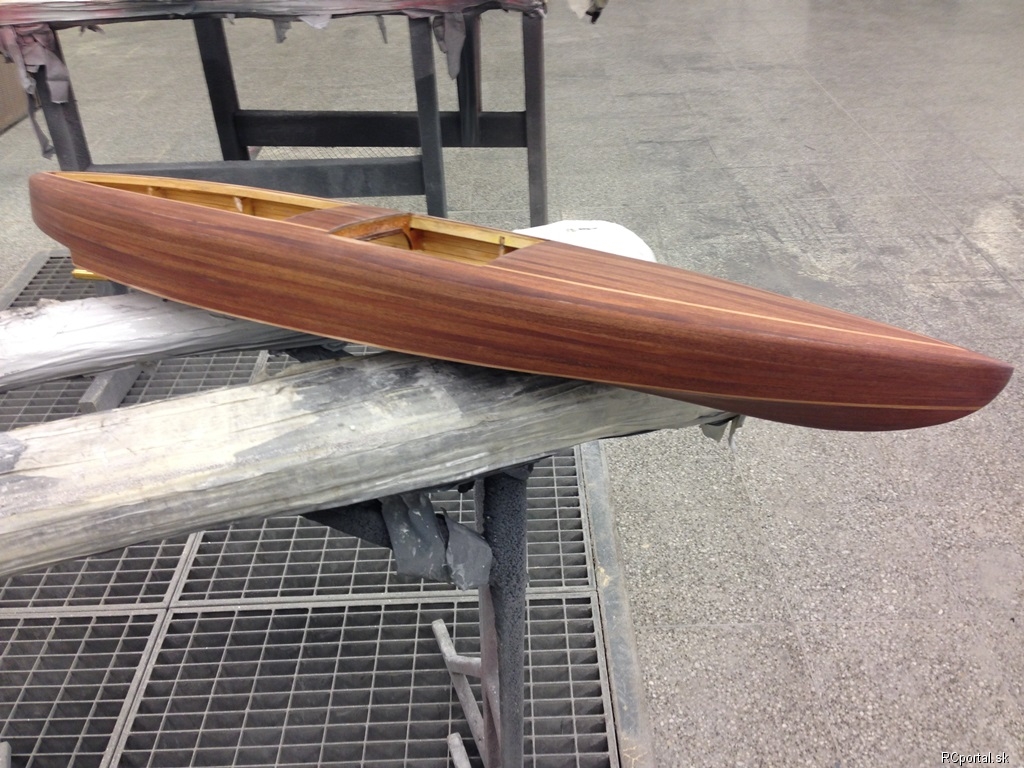

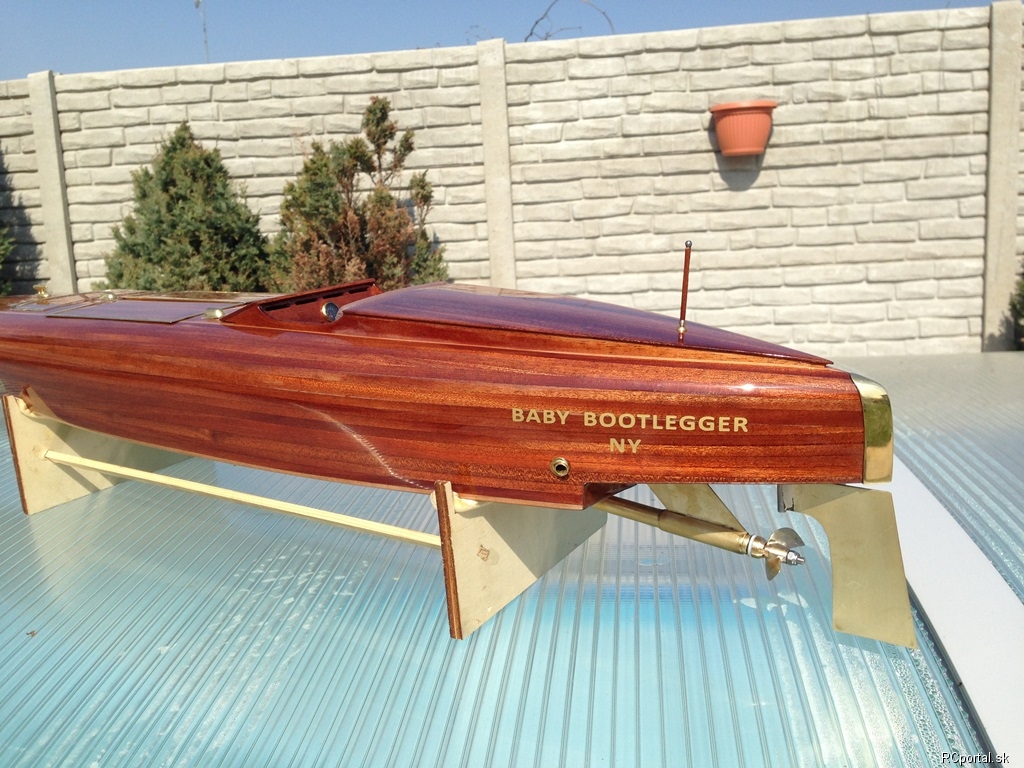

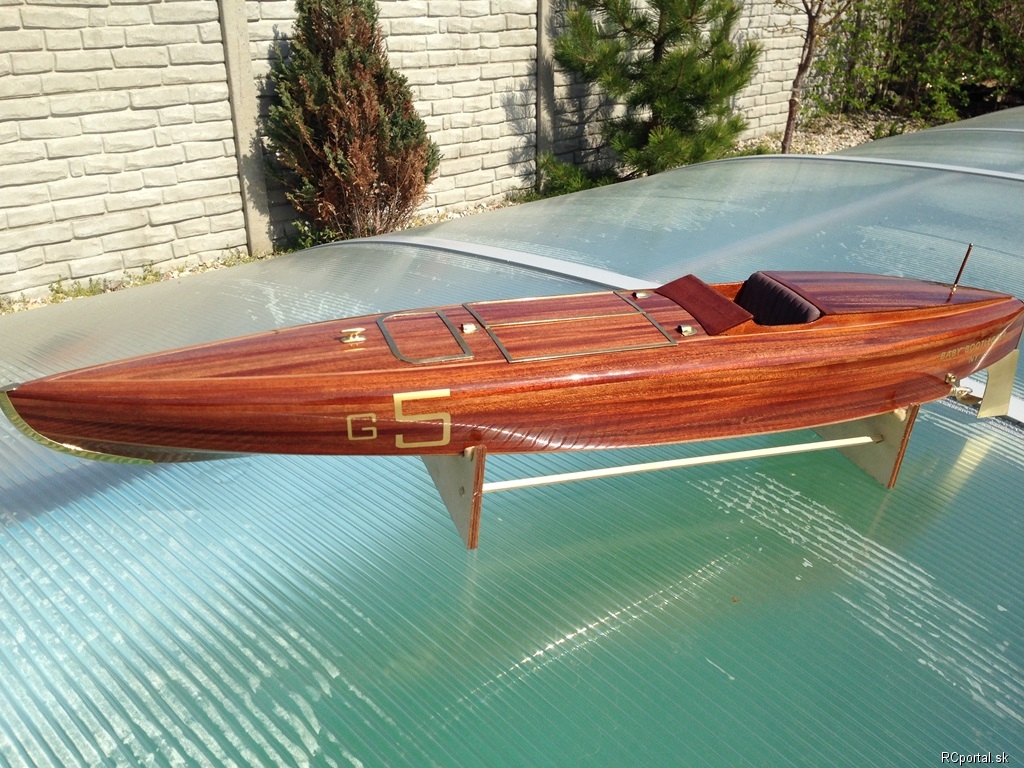

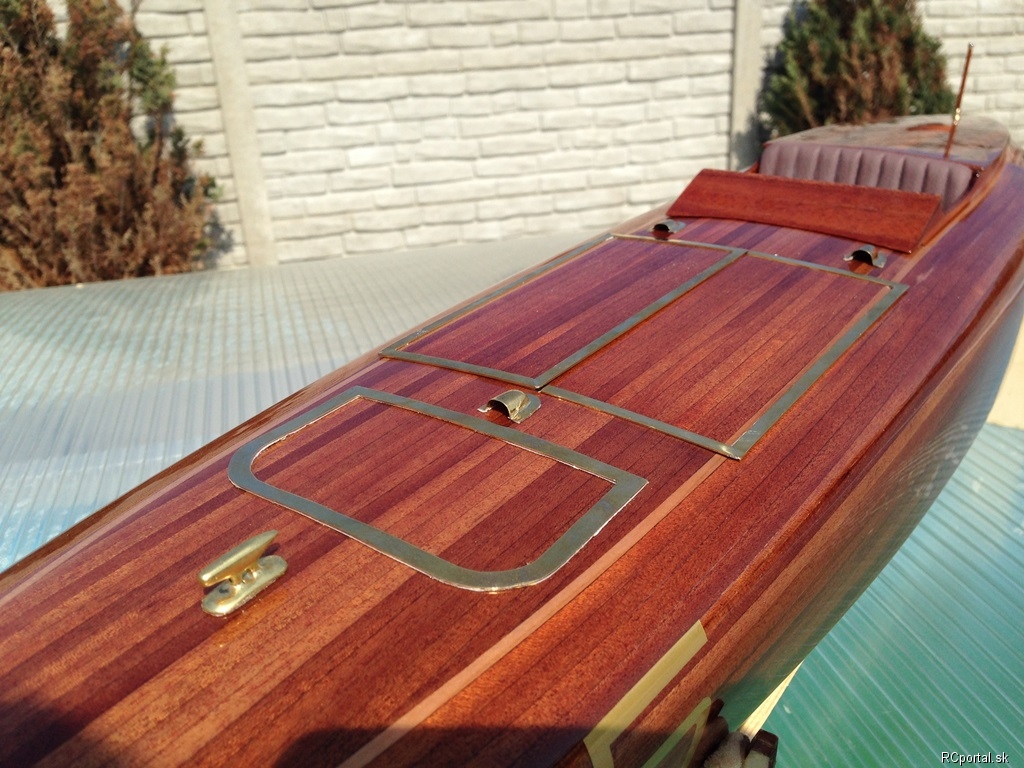

27/02/2014 Finalny lak,…
| Autor | Zpráva |
|
Karolko modelár
Příspěvků: 228 Moje modely Poslat zprávu |
Dobře pokračuješ Rišo. Proč jsi nenechal ty silnější podélníky?? |
|
darco2 modelár
Příspěvků: 804 Moje modely Poslat zprávu |
Karel, nepacilo sa mi to s tymi silnejsimi... taky bol na moj vkus plny ten trup.. Tak som sa rozhodol pre smrekove. Chytil som to vsetko sekundakom, ostatne pekne lepim disperznym lepidlom na drevo.. vnutro vylaminujem, takze pevnost bude urcite zachovana.. |
|
Othello modelár
Příspěvků: 2217 Moje modely Poslat zprávu |
Haha a že projekt na dlhé zimné večeri  Pekne pokracujes. Široké lišty boli určené pre čln dlhý cca 1 meter, aby pri plánkovani bola zachovaná pevnosť a aby sa trup nekrutil. Vidím, že poťahuješ spodok celým platom, takže v podstate nahradiš pevnosť širokých pozdĺžnikov. Len aby si nezabudol na aquaramu  |
|
petog modelár
Příspěvků: 353 Moje modely Poslat zprávu |
Držím palce, dávam medzi sledované |
|
darco2 modelár
Příspěvků: 804 Moje modely Poslat zprávu |
Mierne update.. pozri galeriu fotiek.. Dostal som sa na par chvil do mojej dielne tak som zase o maly kusok pokrocil.. |
|
Othello modelár
Příspěvků: 2217 Moje modely Poslat zprávu |
Risko klobúk dole stavba ako s katalógu. Teším sa na postup dúfam že to donesies ukázať. |
|
darco2 modelár
Příspěvků: 804 Moje modely Poslat zprávu |
Juro, no keby motyka vystrelila tak by som ju chcel dat na Seneckom majaku do vody.. V podstate je vsetko co sa tyka pohonu pripravene, na zamontovanie do lode, vsetko vymerane.. len casu je malo .-( Chcel by som to vsetko napevno osadit, otestovat na suchu, supito z vnutra epoxid, z vonku jedna vrstva laminatu... a nasleduje test vo vode.. Hlavne chcem vsetko do lode riadne napasovat teraz a nie az ked bude vsetko dorobene ako na Rive, lebo potom to je nekonecny pribeh.. Este ma caka drziak baterii, drziak elektroniky, musim vymysliet vodne chladenie, rozhodujem sa ci dam extra napajanie prijimaca, miesto v lodi je, ide skor o pristup.. ale ako to vidim na vsetko budem potrebovat 4 zlomene ruky aby som to mohol namontovat alebo demontovat.. .-) dalsia lod bude aspon o 30% dlhsia, ako Riva a BB |
|
Othello modelár
Příspěvků: 2217 Moje modely Poslat zprávu |
Len sa neponahlaj "práca chvatna malo platná" Netreba si dávať termíny ako her kapitán a potom zúfať ked niečo nebude podľa tvojich predstáv lebo slniečko neponáhľal. Mám otázku... Prečo opäť chceš loď napajat dvoma batériami??? Ludo ma zabije lebo som mal poriesit kormidla na plachetnice ale doteraz som da k ničomu nedostal bol som necelý týždeň na dovce v CZ a teraz už týždeň dávam do poriadku dom pred dovolenkuou nás vytopilo :-S  o voľnom čase viem tiež svoje Tak veľa zdaru a teším sa na Maják  |
|
darco2 modelár
Příspěvků: 804 Moje modely Poslat zprávu |
Kvoli vydrzi na vode, tu bude iba jeden motor, Jo jo, niekedy to je o drzku.. su proste ine dolezitejsie veci a nase konicky musia ist bokom.. |
|
darco2 modelár
Příspěvků: 804 Moje modely Poslat zprávu |
Senecky majak sa blizi.... tak sa snazim aj ja nech mozem ist s BB v sobotu na vodu.. bude to sice len taka testovacia jazda.. Ak sa mi podari dolaminovat lod najneskor do stredy, do soboty by mala byt uplne sucha a v sobotu ju pustam.. |
|
Ludo modelár
Příspěvků: 773 Moje modely Poslat zprávu |
krasicka veru krasicka drzim palce a dufam ze to uvidime aspon na stojanke ked uz nie vo vode....hlavne to neuponahlaj....inac zatial hlasia pomerne priaznive počasie na nas majak ....vietor do 5m/s bez narazov..... a polooblacno |
|
Othello modelár
Příspěvků: 2217 Moje modely Poslat zprávu |
No fuuuuj leminovat na dva krat to oco si za zaciatocnika......... ale nie ani ja by som to inac nerobil a verim ze ani nikto iny. Veru suhlasim s Ludom, pekne napredujes a roboticka sa to zda byt precizna tak to nepokaz |
|
darco2 modelár
Příspěvků: 804 Moje modely Poslat zprávu |
Ludo, takze ten prebytocny kus sklenej tkaniny nemam odstrihnut.. vztycim stoziar a pri takom vetre mozem aj ja plachtit.. Dakujem chalani. jasne na seneckom majaku ju urcite uvidite... |
|
Ludo modelár
Příspěvků: 773 Moje modely Poslat zprávu |
jasne vytrhaj to het to ide krasne - neber to vazne ....jasne mame este olovo tak ti odlejeme 20kg balast a mozes si tam prastit 2m stoziar.....a to poleti jak raketa |
|
Karolko modelár
Příspěvků: 228 Moje modely Poslat zprávu |
Rišo, krásná práce. Uložení motoru, kompletní hřídel, hmm nádhera. Už se těším na maják! Karel |
