Technické parametry
| Výrobce: | Netuším | Rozpětí: | 1600 mm | Hmotnost: | 1500 g |
| Kategorie: | Lietadla - elektrické | Délka: | 900 mm | Materiál: | balza,smrek,uhlík |
| Motor: | NTM |
Popis

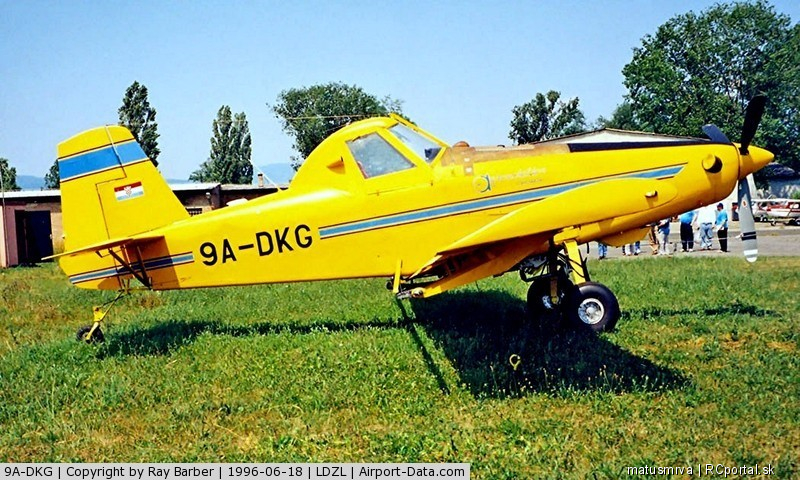

Po dlhšej dobe som sa rozhodol pre prerábku alebo skôr GO modelu Air Tractor AT-400, ktorý mi doma zapadal prachom. Model použijem aj vo svojej Bakalárskej práci a bude upravený pre snímkovanie polí, porastov a plodín v poľnohospodárstve.Taktiež bude vybavený GoPro kamerou so stabilzáciou a FPV systémom. Nebojte sa, tieto systémy budú len dočasné kým svoju prácu neobhájim
ID Modelu: AM9142 | Zobrazeno: 3757 | Přidané: 4. 10. 2018 o 21:04 | Autor: matusmrva
| Autor | Zpráva | |
|
matusmrva modelár
Příspěvků: 625 Moje modely Poslat zprávu |
Dnes som sa pustil do prerábky traktoru. Mám len zopár fotiek ako model vyzeral pred GO... Postupom času sem budem pridávať ako sa model mení. Plánujem spraviť novú povrchovú úpravu, novú motorovú prepážku pre uchytenie motora, vyosenie motora, zalepenie všetkých prasklín, preliačenín, dier a nerovností. Vymeniť sklá na kabíne, nové polepy, osadiť elektronikou, a v poslednej fáze vymyslieť uchytenie GoPro so stabilizáciou a FPV systému. Verím že túto premenu posledujete so mnou a spolu prediskutujeme pripadné vzniknuté problémy alebo VČAS upozorníte na nejaké poznatky ohľadom stavby!     P.S. Informácie o rozmeroch, váhe a použitej elektronike časom upresním, niesú úplne správne len cca... |
|
|
VladoVrancik modelár
Příspěvků: 1757 Moje modely Poslat zprávu |
Matus vsimol som si ze v trupe mas iba 9g servo co si myslim ze je pre takyto model velmi slabe ja by som tam urcite dal neake standardne servo.A pokial chces robit taku prerabku ako opisujes mozno by bolo dobre pouvazovat aj o servach zvlast na kazde kridielko urcite by to bolo vhodnejsie pre stabilizaciu a FPV. |
|
|
matusmrva modelár
Příspěvků: 625 Moje modely Poslat zprávu |
Ano, to servo tam nebude použite. Plánujem tam dať digitálne servá. Standart je dosť veľké na takýto model. V minulosti som s ním už lietal a servá v pohode postačovali. Hm, zle som napísal. Upresňujem... Stabilizáciu som nemyslel modelu ale čisto len kamery a to vo forme gimbalu 2-osého. |
|
|
maria modelár
Příspěvků: 171 Moje modely Poslat zprávu |
Vlado ma pravdu na model o rozpätí 1600mm je to servo slabé.na tej vyskovke sa čudujem ze si nevilamal prevody uz na zemi ked si to skúšal.a ešte ked je to servo nejaká čína.keď sa ti tam nevojde štandardne tak aspoň nejaké tipu HS 81.z tak malým a slabim servom si dosť zahravas zo životom toho modelu a to nehovorím o materialnych škodách. |
|
|
matusmrva modelár
Příspěvků: 625 Moje modely Poslat zprávu |
Okej, beriem, boli tam slabe serva. Co poviete na toto? Miniservo Emax ES9207. Je to sice analog ale ma tah 3kg tusim... Aj za prijatelnu cenu. |
|
|
VladoVrancik modelár
Příspěvků: 1757 Moje modely Poslat zprávu |
Tah ma 2,4kg ale to by malo stacit skor by som sa pozastavil na napajani je iba na 4,8V a to budes musiet vybrat vhodny regulator. |
|
|
laos modelár
Příspěvků: 113 Moje modely Poslat zprávu |
https://www.hobbypartz.com/66p-219-es9207-450-tail-servo.html  operating voltage 4,8v - 6,0v |
|
|
VladoVrancik modelár
Příspěvků: 1757 Moje modely Poslat zprávu |
Laci vidis ja som pozeral na inej stranke tam pisu trosku ine: Technické údaje: Určenie: pre RC modely vrtuľníkov a lietadiel Rýchlosť prebehu: 0.06 sec/60 stupňov. Napájacie napätie: 4.8V. Sila: 2.4kg/cm. Rozmery: 34.95 * 14.9 * 30.1mm. Hmotnosť: 20g. |
|
|
matusmrva modelár
Příspěvků: 625 Moje modely Poslat zprávu |
Po víkende som dačo porobil na modeli... Vytmelenie, a následné vybrúsenie dier, nerovnosťí či dopraskaných častí... Plus čiastočné ostránenie nažehlovacej fólie na miesto ktorej pôjde nová. Taktiež som sa pustil do motorovej prepážky ktorú som odstránil a čiastočne vybrúsil "uhly" vyosenia motora.      |
|
|
matusmrva modelár
Příspěvků: 625 Moje modely Poslat zprávu |
Mali sme tu sviatky, voľný čas a tak som dačo porobil na traktore... Potiahnutie fóliou, výroba motorového uloženia, predbežné osadenie motora a ESC a zopár maketových polepov... Budú sa ešte dorábať. A aby som nezabudol, hlavná vec, nástrek celého modelu farbou.       |
|
|
matusmrva modelár
Příspěvků: 625 Moje modely Poslat zprávu |
Dokončenie polepov, výroba maketových výfukov a maketovejšie spracovanie prednej časti motora, pripevnenie podvozku. Zmena kuželu za kovový... Časom zmením za 3-list pre maketovosť. Plus som objednal tri servá --- HK 939MG MG 2.5kg / 0.14sec / 12.5g     |
|
|
matusmrva modelár
Příspěvků: 625 Moje modely Poslat zprávu |
Servá konečne dorazili tak som ich cez víkend osadil do modelu. Plus som sa pustil do výroby "fotografovacieho modulu" ktorý sa bude pripevňovať pod krídlo. Bude obsahovať GoPro kameru pre snímkovanie so zabudovaným servom pre ďalkovú spúšť, FPV kameru so servovým pohonom pre ovládanie náklonu, video vysielač a batériu pre napájanie.      |
|
|
matusmrva modelár
Příspěvků: 625 Moje modely Poslat zprávu |
Blížime sa ku koncu prerábky modelu. Model som osadil elektronikou prakticky je už letuschopný. Nalepenie skla i pilota, maketová palúbna doska, letecké označenie..."ŠPZ" Maketový čierny polep pre zlepšenie viditeľnosti pilota cez boky lietadla a zavedie káblov pre ovládanie spúšte GoPro kamery a druhý pre ovládanie serva náklonu FPV kamery. Už mi zostáva len kúpiť FPV systém (Nepredáva niekto?), uchytenie FPV kamery a možno zmena vrtule za maketovú 3listú...        |
|
|
Casper1 modelár
Příspěvků: 32 Moje modely Poslat zprávu |
Ahoj, zdá sa mi to alebo máš ten trup pokrutený a nos modelu ustrelený doprava? Možno len fotky skreslujú. Inak je to velmi pekný model. |
|
|
matusmrva modelár
Příspěvků: 625 Moje modely Poslat zprávu |
Serus, trup je v poriadku a nos ano, je doprava kvoli vyoseniu motora... Dakujem pekne, som rad ze sa paci  |
